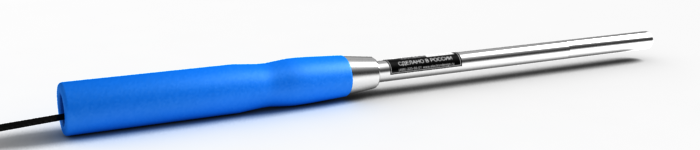

П3-81-01. Цифровой измерительный преобразователь

Измеритель геомагнитных полей

Преобразователь П3-81-01 измеряет модуль и три взаимно-перпендикулярные компоненты магнитной индукции геомагнитного поля, а также среднеквадратичные значения модуля и трех компонент переменного магнитного поля частоты 50 Гц.

Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.

При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь П3-81-01 превращается в один из вариантов исполнения прибора П3-81.

Технические характеристики цифрового преобразователя П3-81-01

Диапазоны измерений магнитной индукции постоянного магнитного поля от 1 до 500 мкТл
Диапазоны измерений магнитной индукции магнитного поля частоты 50 Гц от 0,5 до 350 мкТл
Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля ± (0,3 + 0,075•Ви) мкТл
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения магнитной индукции переменного магнитного поля ± (0,1 + 0,1•Ви) мкТл
Габаритные размеры, не более (диаметр х длина), мм 35 х 540
Масса, г 250
Интерфейс DIN

 где Ви - показание измерителя.

П3-81 УНИВЕРСАЛ

Комплект измерителей напряжённости постоянных магнитных полей и магнитных полей промчастоты (50 Гц).

В комплекте:
- индикаторный блок ЭКОТЕРМИНАЛ (Экофизика-D),
- цифровой антенный преобразователь П3-81-01 (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц),
- цифровой антенный преобразователь П3-81-02 (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц),
- зарядное устройство с двумя комплектами аккумуляторов, сумка, руководство по эксплуатации, свидетельство о поверке.
