Измерения в строительстве. Приборно-методическое обеспечение измерений физических факторов

Измерения шума, вибрации, звукоизоляции и ЭМП 50 Гц



Типовые комплекты оборудования для измерений шума, вибрации, звукоизоляции и ЭМП 50 Гц при строительстве

Факторы

Комплекты

Вибрация в жилых помещениях

Виброэксперт-111В



Строитель-111В

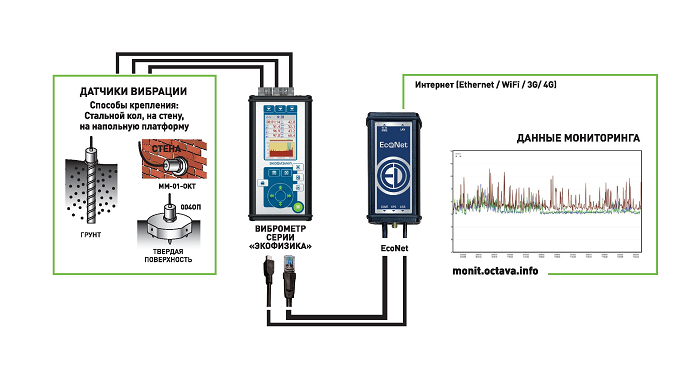

Комплект для мониторинговых измерений вибрации

ЭкоДом



СанНадзор



Белый Базовый-

110АВ-1



Белая Виброакустика

-110А



Белая Виброакустика-АВ-4

Изыскатель-

110АВ-1

Шум, спектры

Оперативные измерения:

Октава-111/Классика



Октава-111/ Контролёр-24

Мониторинговые измерения:



Октафон-110M



Октава-111/ Контролёр-24

Белый Базовый-

110А

Изыскатель-

110А

Инфразвук

ЭМП промышленной частоты

П3-80/Комплект 1

Вибрация зданий

Строитель-111В

Измерения звукоизоляции

Комплекты «Оптимальный» или «Минимальный»

Измерения времени реверберации Комплекты «Оптимальный» или «Минимальный» без ударной машины УМ-10

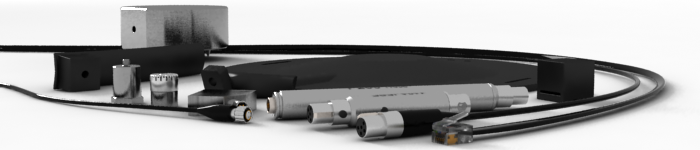

Рекомендуемые дополнительные принадлежности

  • Для измерений малых уровней звука, в том числе в ночное время суток: штатив-тренога TRP001R и удлинительный микрофонный кабель EXC005R
  • Для установки датчика вибрации на пол помещения: платформа напольная 004ОП

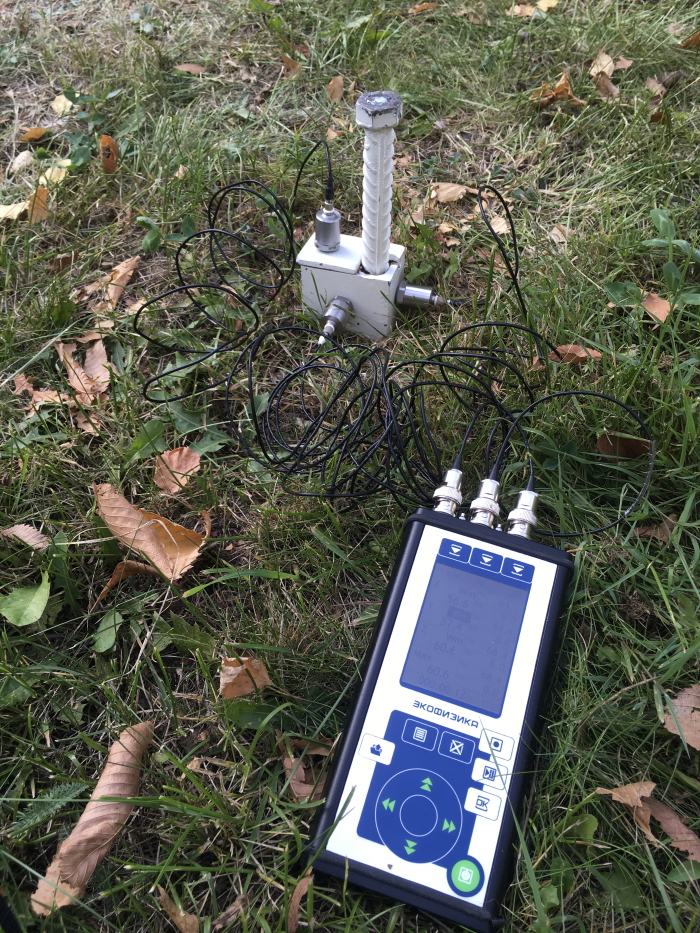

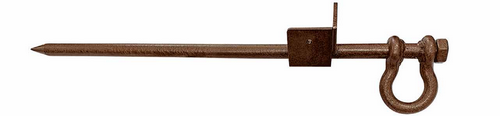

  • Адаптер для установки вибропреобразователя на грунт 005ГР
  • Для текущего контроля точности измерений шума и вибрации: акустический калибратор АК-1000 и вибрационный калибратор КВ-160
  • Для обеспечения бесперебойного питания прибора, в том числе при низких температурах: внешний аккумулятор BATT
  • Для анализа результатов измерений: ПО Signal+3G Light
  • Для защиты индикаторного блока прибора в уличных условиях: сумка-чехол ИС-110А
  • Для удалённого управления источниками звука при измерениях звукоизоляции и реверберации: радиомодуль DIN-DIN-RF

Типовой комплект поставки ЭкоДом

Типовой комплект ЭкоДом предназначен для центров  гигиены и эпидемиологии и иных организаций, проводящих контроль шума и вибрации в жилых помещениях, в том числе при приёмке зданий.

В комплект входят два прибора - шумомер и виброметр; это позволит проводить измерения шума и вибрации одновременно. Шумомер Октава-111 и виброметр Экофизика-111В обеспечивают измерения самых малых уровней - от 18 дБ(А) и от 47 дБ отн. 1 мкм/с2 для частотной коррекции Wm.

При необходимости функциональность комплекта может быть расширена измерениями вибрации по трём направлениям и цифровыми измерителями семейства DIN.

Состав комплекта

  • Измерительно-индикаторный блок ИИБ Октава-111,
  • микрофонный предусилитель Р200 с микрофонным кабелем EXC005R (5 м),
  • микрофонный капсюль 50 мВ/Па, ветрозащита W2,
  • трёхканальный измерительно-индикаторный блок ИИБ Экофизика-111В
  • 1-компонентный вибропреобразователь с повышенным разрешением AP2099-100 (с протоколом испытаний собственных шумов),
  • платформа 004ОП,
  • Кофр Октава-М, 3 комплекта аккумуляторов, зарядное устройство, интерфейсный кабель,
  • руководства по эксплуатации, паспорта, свидетельства о поверке к приборам Октава-111 и Экофизика-111В.

Типовой комплект поставки СанНадзор

Типовой комплект поставки СанНадзор предназначен для центров гигиены и эпидемиологии и иных организаций, проводящих санитарно-гигиенический контроль виброакустических параметров в жилых и общественных помещениях. В комплект входит два индикаторных блока (ИИБ Экофизика-110А-HF, ИИБ Октава-111), что позволит проводить измерения шума и вибрации раздельно.

Один и тот же микрофон может быть подключен к любому из индикаторных блоков. Шумомер ОКТАВА-111 проще в эксплуатации и позволяет измерять очень слабые уровни звука вплоть до 18 дБА. Прибор Экофизика-110А целесообразно использовать, если необходимо исследовать не только шум, но и инфразвук, для анализа шума, состоящего из отдельных акустических событий методом оперативной постобработки хронограмм и в других сложных случаях.

Кроме того в комплект входит трёхкомпонентный датчик вибрации (подсоединяется к ИИБ Экофизика-110А-HF), поставляемый с протоколом измерений собственного шума. Учёт собственного шума акселерометра предусмотрен некоторыми методиками и позволяет проводить  измерения малых уровней вибрации.

Состав комплекта

  • Измерительно-индикаторный блок Экофизика-110А в исполнении HF-Белая,
  • набор встроенных измерительных программ «Санитарная виброакустика ЭФБ-HF»,
  • Микрофонный предусилитель Р200 с микрофонным кабелем EXC002R (2 м),
  • Микрофонный капсюль ВМК-205 (или МК-265)
  • 3-компонентный вибропреобразователь AP2082M-100 (с протоколом испытаний собственных шумов),
  • Измерительно-индикаторный блок Октава-111,
  • Кофр Октава-М, 3 комплекта аккумуляторов, зарядное устройство, интерфейсный кабель,
  • руководства по эксплуатации, паспорта, свидетельства о поверке к приборам Октава-111 и Экофизика-110А.

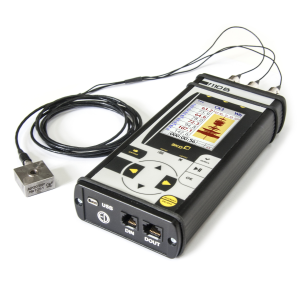

Виброэксперт-111В. Типовой комплект поставки

Типовой комплект поставки Виброэксперт-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда.

В комплект входят:

  • трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В  с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,
  • два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке,
  • набор измерительных программ "Инженерная виброметрия ЭФБ-110В",
  • набор измерительных программ модулей "Санитарная виброметрия ЭФБ-110В".

Октава-111/Классика

Простой и доступный комплект для измерения уровней звука и звукового давления на базе портативного интегрирующего шумомера-анализатора спектра 1 класса Октава-111.

Комплект предназначен для оценки воздействия шума в производственных условиях, в жилых и общественных помещениях и на территории.

Октава-111 выгодно выделяется на фоне аналогов возможностью измерять уровни звука от 19 дБА (18 дБАU).

Состав комплекта:

  • шумомер с предусилителем и микрофоном (50 мВ/Па);
  • руководство по эксплуатации (содержит методику прямого измерения уровней звука и звукового давления), свидетельство о поверке,
  • сумка, зарядное устройство, два комплекта аккумуляторов, USB-кабель, сетевой адаптер.

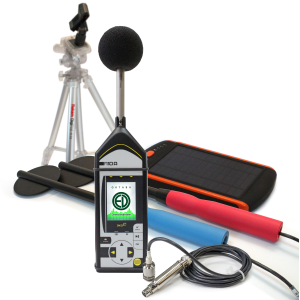

Октава-111/Контролёр-24

Комплект Контролёр-24 прибора Октава-111 - это решение для измерений шума в санитарно-защитных зонах и для иных приложений, связанных с продолжительным мониторингом шума.

В комплект входит штатив, ветрозащита и внешний аккумулятор для продолжительных измерений, в том числе на улице. При питании от внешнего аккумулятора  обеспечивается непрерывная работа в течение 50 часов.

Результаты мониторинговых измерений могут быть обработаны в ПО Signal+Light.

Состав комплекта

  • измерительно-индикатоный блок Октава-111,
  • шумомер с предусилителем и микрофоном (50 мВ/Па),
  • кабель микрофонный EXC005R, 5 метров,
  • штатив TRP001R, ветрозащита W2, внешний аккумулятор,
  • руководство по эксплуатации (содержит методику прямого измерения уровней звука и звукового давления), свидетельство о поверке,
  • сумка, зарядное устройство, два комплекта аккумуляторов, USB-кабель, сетевой адаптер.

Изыскатель-110А, Изыскатель-110АВ-1. Типовые комплекты

Комплект Изыскатель-110А прибора Экофизика-110А (исполнение "110А-Белая") ориентирован на лаборатории, работающие в  области изысканий и проектирования. Комплект позволяет измерить все нормируемые показатели шума, инфразвука и ультразвука, напряженности электрических и магнитных полей индустриальных частот (до 48 кГц). Комплект Изыскатель-110АВ-1 кроме вышеперечисленных измерений позволяет измерять вибрацию, в. том числе в помещениях жилых и общественных зданиях.

В состав комплекта входят  первичные преобразователи, удлинительные кабели, ветрозащита и другие принадлежности, предназначенные для работы в полевых условиях.

При необходимости комплект может быть дооснащен принадлежностями для измерения вибрации и других показателей окружающей среды.

В комплект входят:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая",
  • предусилитель микрофонный Р200,
  • микрофон свободного поля (тип микрофона уточняется при заказе),
  • набор измерительных программ "Санитарная акустика ЭФБ-110А",
  • антенны измерительные П6-70 и П6-71,
  • удлинительный микрофонный кабель (EXC005R), тренога с держателем микрофона (TRP001R),
  • однокомпонентный датчик вибрации, адаптер 110А-IEPE, платформа 003ОП; (только для комплекта Изыскатель-110АВ-1)
  • ветрозащита, измерительная сумка-чехол, портативный внешний аккумулятор с солнечной батареей,
  • сумка-кофр,
  • зарядное устройство, два комплекта аккумуляторов, руководство по эксплуатации и свидетельство о поверке.

Белый Базовый-110А, Белый Базовый-110АВ1. Типовые комплекты

Комплект Белый Базовый-110А прибора Экофизика-110А (исполнение "110А-Белая") - это экономичное решение для лабораторий, занимающихся измерениями шума на территории, а также в помещениях жилых и общественных зданий при изысканиях, контроле санитарно-защитных зон, производственном контроле. Комплект Белый Базовый-110АВ1 оснащается дополнительным вибропреобразователем и может использоваться также для гигиенических исследований вибрации.

В комплект входят:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая",
  • предусилитель микрофонный Р200,
  • микрофон свободного поля (тип микрофона уточняется при заказе),
  • 1-компонентный вибропреобразователь с адаптером 110A-IEPE (только для комплекта Белый Базовый-110АВ1),
  • набор измерительных программ "Санитарная акустика ЭФБ-110А",
  • сумка,
  • зарядное устройство, два комплекта аккумуляторов, руководство по эксплуатации и свидетельство о поверке.

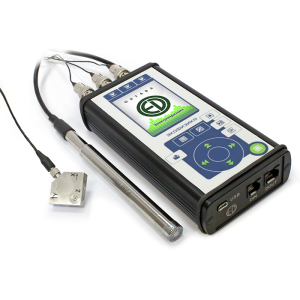

ЭКОФИЗИКА-110А (HF-Белая). Виброакустика АВ-4. Типовой комплект

Белая Виброакустика АВ-4 - это оптимальный комплект для тех, кто занимается гигиенической оценкой виброакустических показателей, а также сертификацией продукции.

Измеряемые параметры: шум, инфразвук, ультразвук (40кГц), вибрация (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры.

Состав комплекта:

  • 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF
  • микрофон с предусилителем, 3-компонентный датчик,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт, свидетельство о поверке,
  • набор встроенных измерительных программ "Санитарная виброакустика ЭФБ-HF".

При необходимости прибор может быть дооснащен наборами измерительных программ "Инженерная виброакустика ЭФБ-HF", "Цифровые измерители DIN".

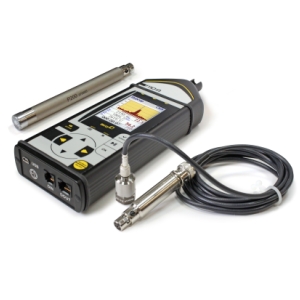

Комплекты Белая ЭкоАкустика-110А, Виброакустика-110А

Типовые комплекты  Белая ЭкоАкустика-110А  и Виброакустика-110А содержат все возможные наборы измерительных программ, совместимых с платформой Экофизика-110А (исполнение "110А-Белая"). Комплекты различаются лишь принадлежностями для измерения вибрации.

Состав комплектов:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая" ,
  • предусилитель микрофонный Р200,
  • микрофон свободного поля (тип микрофона уточняется при заказе),
  • адаптер вибропреобразователей 110А-IEPE (для комплекта Виброакустика-110А),
  • 1-компонентный вибропреобразователь (для комплекта Виброакустика-110А),
  • набор измерительных программ "Санитарная акустика ЭФБ-110А",
  • набор измерительных программ "Инженерная акустика ЭФБ-110А",
  • Набор измерительных программ "Цифровые измерители DIN",
  • сумка,
  • зарядное устройство, два комплекта аккумуляторов, руководство по эксплуатации и свидетельство о поверке.

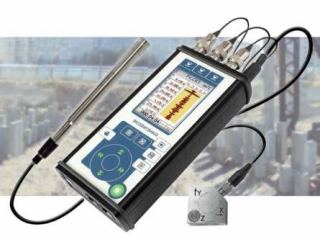

Строитель-111В. Типовой комплект поставки

Комплект Строитель-111В прибора Экофизика-11В предназначен для измерений вибраций зданий и сооружений. В такой комплектации прибор позволяет измерить ускорение и скорость вибрации (общий уровень, 1/1-октавные, 1/3-октавные и БПФ спектры). Кроме того прибор имеет функцию записи временных реализаций ("цифровой магнитофон"). Записанные временные реализации могут быть обработаны и проанализированы входящим в комплект ПО Signal+3G RTA.

Один из видов обработки, доступный в ПО Signal+3G RTA, - оценка пиковых значений скорости вибрации и определение частоты доминирующей составляющей по ГОСТ Р 52892-2007 (для вибрационных процессов на частотах от  8 Гц).

Измерение и регистрация вибрации осуществляются по трём независимым синхронным каналам. В качестве чувствительного элемента используются малошумящие малогабаритные пьезоакселерометры AP2099-100. Для установки пьезоакселерометров в точках измерений в комплект входят напольная платформа 004ОП, установочные магниты АМ-01-ОКТ, восковая мастика AW-01-1, посадочные места для клеевого крепления на стены (крепление акселерометров на посадочное место - резьбовое).

В комплект входят:

  • трёхканальный измерительно-индикаторный блок Экофизика-111В,
  • датчик вибрации 1-компонентный AP2099-100 с повышенным разрешением - 3 штуки,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт, свидетельство о поверке,
  • набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В",
  • установочная напольная платформа 004ОП, установочный магнит АМ-01-ОКТ - 3 шт,
  • комплект посадочных мест (5 шт.) ММ-01-ОКТ, комплект шпилек ШМ5Д8, мастика AW-01-1,
  • пакет программ Signal+3G RTA.

Минимальный рекомендуемый комплект приборов для измерений изоляции воздушного и ударного шума

Минимальный комплект позволяет:

  • проводить последовательные измерения уровней звукового давления; одновременные измерения - не более, чем в одной точке;
  • осуществлять запись результатов измерения и (или) акустических сигналов только в память прибора;
  • измерять уровни звукового давления ударного шума;
  • измерять время реверберации.

Минимальный комплект:

  1. Экофизика-110А. Комплект Белый Базовый-110А.
  2. Кабель микрофонный удлинительный EXC005R (5 м) или большей длины.
  3. Штатив - TRP001R.
  4. Signal+RTA. Программное обеспечение (для измерения времени реверберации и обработки результатов измерения).
  5. Всенаправленный источник звука серии OED-SP360 (для измерения изоляции воздушного шума и времени реверберации).
  6. Усилитель мощности со встроенным генератором OED-PA360 (для источника звука).
  7. Ударная машина  УМ-10.

Дополнительные опции:

  • Калибратор акустический АК-1000 - обязателен хотя бы один на лабораторию.
  • DIN-DIN-RF. Комплект из двух радиомодулей ЭКО-AIR для удалённого управления ударной машиной УМ-10 и усилителем мощности  OED-PA360 с помощью Экофизики - 1 шт.
  • Адаптер телеметрии ЭКО-DIN-DOUT(RF) - для дистанционного управления прибором и передачей результатов измерений на компьютер в реальном времени (требуется ПО Signal+RTA).

Оптимальный комплект для измерения звукоизоляции воздушного и ударного шума

Оптимальный комплект позволяет:

  • одновременно проводить измерения уровней звукового давления в двух помещениях  либо в одном помещении в двух точках;
  • осуществлять запись результатов измерения и (или) акустических сигналов в память приборов или на внешний компьютер;
  • измерять уровни звукового давления ударного шума;
  • измерять время реверберации;
  • дистанционно управлять процессом измерения (дистанционное управление всеми приборами одним из них) и дистанционно управлять источником звука.

Состав комплекта:

1. Экофизика-110А. Комплект Белый Базовый-110А - 2 шт.

2. Кабель микрофонный удлинительный EXC005R (5 м или большей длины) - 2 шт.

3. Штатив - TRP001R  - 2 шт.

4. Калибратор акустический АК-1000  (обязателен хотя бы один на лабораторию).

5. Адаптер телеметрии ЭКО-DIN-DOUT(RF) - 1 шт.

6. Signal+RTA. Программное обеспечение (для измерения времени реверберации
и обработки результатов измерения) - 1 шт.

7. Всенаправленный источник звука серии OED-SP360 для измерения изоляции воздушного шума и времени реверберации  - 1 шт.

8. Усилитель мощности со встроенным генератором OED-PA360 (для источника звука серии OED-SP360) - 1 шт.

9. DIN-DIN-RF. Комплект из двух радиомодулей ЭКО-AIR для удалённого управления ударной машиной УМ-10 и усилителем мощности  OED-PA360 с помощью Экофизики - 1 шт.

10. Ударная машина УМ-10 для измерения изоляции ударного шума - 1 шт.

Рекомендуемый комплект приборов для измерений времени реверберации RT60

Излучающий тракт

  • Ненаправленный источник звука серии OED-SP (OED-SP360, OED-SP600OED-SP300/3 и др.)
  • Усилитель мощности OED-PA360 (для источника звука). Усилитель имеет встроенный генератор шума – розового, белого и октавного.
  • DIN-DIN-RF. Комплект из двух радиомодулей ЭКО-AIR для удалённого управления усилителем мощности  OED-PA360 с помощью Экофизики - 1 шт.

Приёмный тракт

  • Экофизика-110А. Комплект Белый Базовый-110А.
  • Калибратор акустический AК-1000 - обязателен хотя бы один на лабораторию.
  • Signal+RTA. Программное обеспечение (для измерения времени реверберации и обработки результатов измерения). Для оценки времени реверберации используется модуль RT-60.

Вспомогательное оборудование

  • Штатив для крепления микрофона TRP005R. Высота установки микрофона должна превышать 1,2 метра по ГОСТ Р ИСО 3382-1-2013.
  • Штатив для установки источника звука.
  • EXC015R. Кабель удлинительный микрофонный 15 метров.
  • Дополнительные удлинённые провода для соединения усилителя мощности и источника звука. Рекомендуются для измерений времени реверберации в залах.

Дополнительные опции

  • Адаптер телеметрии Эко-DIN-DOUT (L). Позволяет автоматизировать и оптимизировать процесс записи сигналов при измерении времени реверберации. Обеспечивает поступление телеметрии сигнала на компьютер, где осуществляется запись сигнала по заранее настроенным условиям.
  • Ветрозащита W-2. Применяется, если в помещении присутствуют потоки воздуха.

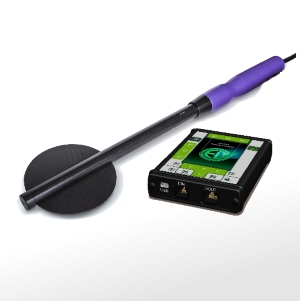

П3-80/ Комплект 1

Комплект позволяет измерять напряженность магнитного и электрического поля промышленной частоты (50 Гц), её гармоник и субгармоник, в полосах частот 5-2000 Гц, 2-400 кГц, 10-30 кГц, а так же в полосе частот 5-2000 Гц с режекцией полосы 45-55 Гц.

Методика выполнения прямых однократных измерений включена в руководство по эксплуатации преобразовтаеля П3-80-EH500.



Состав комплекта

  • Индикаторный блок Экотерминал (Экофизика-D)
  • цифровой антенный преобразователь П3-80-EH500
  • зарядное устройство, два комплекта аккумуляторов, сумка, руководство по эксплуатации, паспорт, свидетельство о поверке

Рекомендуемые методики измерений для лабораторий в сфере коммунальной гигиены, экологии и изысканий

Измерения физических факторов в жилых и общественных помещениях и на селитебной территории

Номер методики     Название методики

Методики выполнения измерений уровня звука и звукового давления

МИ ПКФ-14-009 Методика измерений средних по времени (эквивалентных) уровней звука и уровней звукового давления в помещениях жилых и общественных зданий при постоянном и колеблющемся (непрерывном) временном характере шума
МИ ПКФ-14-012 Методика измерений  уровней звукового давления в инфразвуковом диапазоне частот в  помещениях жилых и общественных зданий
МИ ПКФ-15-013 Методика измерений эквивалентных и максимальных уровней звука в помещениях жилых и общественных зданий при шуме, состоящем из единичных акустических событий и создаваемого внутренним инженерным оборудованием.
МИ ПКФ-14-015 Методика измерений эквивалентных и максимальных уровней звука авиационного шума на селитебной территории
МИ ПКФ-15-027 Методика измерений уровней звука и звукового давления от железнодорожных транспортных средств на территории, в помещениях жилых и общественных зданий


Методики выполнения измерений уровня виброускорения

МИ ПКФ-14-007 МИ виброускорения в жилых и общественных помещениях
МИ ПКФ-16-031 Методика измерений ускорения общей вибрации в помещении методом спектрального анализа


Методики выполнения измерений напряжённости электрического и магнитного поля

МИ ПКФ-15-023 Методика измерений  напряженности электрического поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории
МИ ПКФ-15-024 Методика измерений напряженности магнитного поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории
МИ ПКФ-17-047 Методика измерения коэффициента ослабления геомагнитного поля

Принадлежности, поставляемые по дополнительному заказу для шумомеров и виброметров серий ОКТАВА и ЭКОФИЗИКА

АК-1000 Акустический калибратор 1 класса; применяется для калибровки шумомеров с 1/2-дюймовыми и 1/4-дюймовыми микрофонами
КВ-160 Портативный виброкалибратор: применяется для оперативной проверки вибрационных измерительных каналов
W2 Ветрозащита для 1/2-дюймовых микрофонов. Применяется при измерениях шума в условиях воздушных потоков до 5 м/с
EXCXXXR Удлинительный микрофонный кабель (XXX - длина в метрах). Применяется для установки микрофона на удалении от индикаторного блока и оператора
TRP001R Тренога для установки шумомера или микрофона
KIT-MA-1 Комплект установочных адаптеров для 1-компонентных датчиков вибрации
KIT-MA-3 Комплект установочных адаптеров для 3-компонентных датчиков вибрации с жестким диском
KIT-MA-4 Комплект установочных адаптеров для 3-компонентных датчиков вибрации с резиновым диском
