П3-81

П3-81. Измеритель индукции магнитного поля

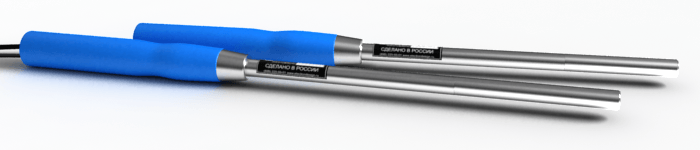

П3-81 - это прибор, включающий в себя цифровые преобразователи П3-81-01, -02 (или хотя бы один из них) и индикаторный блок Экофизика-D. Индикатор ЭКОФИЗИКА-D может быть интегрирован в измерители Экофизика-110А, Экофизика-110В, Экофизика, а может быть представлен и в автономном исполнении Экотерминал.



Номер в Госреестре СИ РФ: № 48905-12 (утверждение типа действует до 25.11.2026), Беларусь: РБ 03 14 4969 12

Функциональные возможности
  • Одновременное измерение индукции постоянного магнитного поля и поля промышленной частоты (50 Гц)
  • Измерение ослабления геомагнитного поля (гипогеомагнитное поле), а также сильных постоянных магнитных полей индустриальных источников (в зависимости от выбора цифрового преобразователя)
Особенности
  • Одновременное измерение трех компонент и модуля вектора магнитной индукции
  • Возможность подключения к любым индикаторным блокам семейства Экофизика

Технические характеристики цифрового преобразователя П3-81-01

Диапазоны измерений магнитной индукции постоянного магнитного поля от 1 до 500 мкТл
Диапазоны измерений магнитной индукции магнитного поля частоты 50 Гц

от 0,5 до 350 мкТл

(от 0,4 до 280 А/м)

Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля ± (0,3 + 0,075•Ви) мкТл
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения магнитной индукции переменного магнитного поля ± (0,1 + 0,1•Ви) мкТл
Габаритные размеры, не более (диаметр х длина), мм 35 х 540
Масса, г 250
Интерфейс DIN

 где Ви - показание измерителя.

Технические характеристики цифрового преобразователя П3-81-02

Диапазоны измерений магнитной индукции постоянного магнитного поля от 0,3 до 50 мТл
Диапазоны измерений магнитной индукции магнитного поля частоты 50 Гц

от 0,2 до 35 мТл

(от 160 до  28000 А/м)

Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля ± (0,1 + 0,1•Ви) мТл
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения магнитной индукции переменного магнитного поля ± (0,02 + 0,1•Ви) мТл
Габаритные размеры, не более (диаметр х длина), мм 35 х 540
Масса, г 250
Интерфейс DIN

где Ви - показание измерителя.

Технические характеристики цифрового преобразователя П3-81-03

Диапазоны измерений магнитной индукции постоянного магнитного поля от 0,3 до 2000 мТл
Диапазоны измерений магнитной индукции магнитного поля частоты 50 Гц от 0,2 до 2000 мТл
Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля ± (0,1 + 0,1•Ви) мТл
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения магнитной индукции переменного магнитного поля ± (0,02 + 0,1•Ви) мТл
Габаритные размеры, не более (диаметр х длина), мм 35 х 540
Масса, г 250
Интерфейс DIN

 где Ви - показание измерителя.
