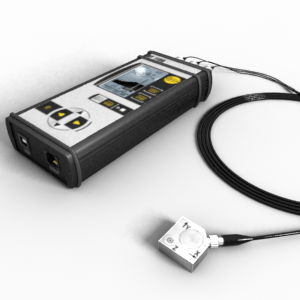

Октава-101ВМ

Измеритель общей и локальной вибрации трехканальный

Начало выпуска: 2006 (с 2010 года замещается прибором следующего поколения  ЭКОФИЗИКА-111В).

ОКТАВА-101ВМ предназначен для полевых и лабораторных профессиональных измерений общей и локальной вибрации, вибрации зданий и машин. ОКТАВА-101ВМ является цифровым интегрирующим трехканальным виброметром общей и локальной вибрации (ГОСТ ИСО 8041) и анализатором спектра (1/1- и 1/3-октавные фильтры, класс 1 по ГОСТ 17168 и МЭК 61260).

ОКТАВА-101ВМ может одновременно измерять большое количество параметров (принцип одновременности измерений). Для различных задач в приборе предусмотрено два  независимых друг от друга измерительных программных модуля (режима измерения): Общая вибрация и Локальная вибрация. Калибровочные настройки виброметра для режимов «Общая вибрация» и «Локальная вибрация» не зависят друг от друга. Поэтому при необходимости можно откалибровать прибор для работы с двумя разными вибродатчиками и не перекалибровывать его при переключении режимов.

Вибродатчики: Пьезоакселерометры со встроенной электроникой (ICP, IEPE и аналогичные): 1- и 3-компонентные.

Возможно подсоединение пассивных (зарядовых) пьезоакселерометров через усилитель заряда AQ5000.



Эргономические особенности:
  • Три входных разъема типа BNC для прямого подключения датчиков со встроенной электроникой ICP/IEPE
  • Металлический корпус
  • Жидкокристаллический индикатор (графический)
  • Пленочная клавиатура
  • Малые габариты и вес (возможность проводить измерения одной рукой)
Сервисные функции:
  • Энергонезависимая память: >16 МБ
  • Режимы записи: ручной и автоматический (с шагом от 4 с и выше; до 255 замеров в одной серии)
  • Подсоединение к компьютеру: USB (память прибора при подключении к компьютеру распознается как стандартный съемный диск); DOUT (передача в реальном времени в компьютер результатов измерений или оцифрованных временных форм исходных сигналов)
  • Мультиязычность: возможность выбора языка меню

ОКТАВА-101ВМ. Технические характеристики

Удовлетворяемые стандарты ГОСТ ИСО 8041-2006, ГОСТ 17168-82, МЭК 61260(1995)
Количество каналов измерения 3
Режимы измерения Общая вибрация, Локальная вибрация
Одновременно измеряемые величины текущие, минимальные и максимальные (за все время измерений) среднеквадратичные уровни виброускорения, эквивалентные (по энергии) и пиковые уровни виброускорения
Время усреднения текущего СКЗ 1 с, 5 с, 10 с
Фильтры частотных коррекций Wb, Wc, Wd, We, Wj, Wk, Wm, Wh (ГОСТ ИСО 8041)
Фильтры полосовые Fk, Fh, Fm (ГОСТ ИСО 8041)
Фильтры октавные 1 Гц – 125 Гц («Общая вибрация»), 8 Гц – 1000 Гц
(«Локальная вибрация»), класс 1 по ГОСТ 17168-82, МЭК 61260:95
Фильтры третьоктавные 0.8 Гц – 160 Гц («Общая вибрация»), 6.3 Гц – 1250 Гц («Локальная вибрация»), класс 1 по ГОСТ 17168-82,  МЭК 61260:95
Диапазон измеряемых ускорений (с ВП АР2038, 10 мВ/g) Wk: 66-183 дБ отн.1 мкВ, Wm: 64-183 дБ отн.1 мкВ, Wh: 70-183 дБ отн.1 мкВ, единый диапазон
Пределы основной погрешности измерения при частотных коррекциях Fk, Fh +/-0.5 дБ
Диапазон рабочих температур ИИБ: от +5 до +40 гр.С
Вибропреобразователь: от -40 до +90 гр.С
Габаритные размеры 190 мм х 85 мм х 35 мм
Масса не более 600 г
Входные разъемы 3 разъема BNC
Индикатор ЖКИ (128 х 64)
Клавиатура Пленочная
Память Энергонезависимая, 16 Мбайт
Интерфейсы USB, DOUT
