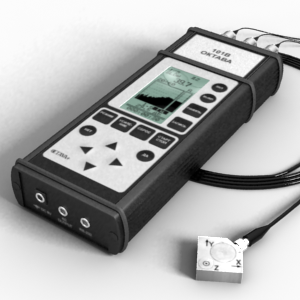

ОКТАВА-101В

Трехканальный измеритель общей и локальной вибрации

Начало выпуска: 2001 г. Производство прекращено в 2005 г. С 2005 года заменен виброметром ОКТАВА-101ВМ, с 2012 г. - прибором ЭКОФИЗИКА-110В.

Номер в госреестре СИ РФ: 22382-02.

ОКТАВА-101В предназначен для полевых и лабораторных профессиональных измерений общей и локальной вибрации, главным образом, при санитарно-эпидемиологических исследованиях, охране труда и подтверждении соответствия.

ОКТАВА-101В является цифровым трехканальным виброметром  (ИСО 8041) и анализатором спектра (1/1- и 1/3-октавные фильтры, класс 1 по ГОСТ 17168-82 и МЭК 61260).

ОКТАВА-101В имеет единственный режим измерения. Измерения всех параметров общей и локальной вибрации проводятся одновременно

Подключаемые первичные преобразователи:

Вибропреобразователи АР2038, 317А41, АР98 и иные датчики со встроенной электроникой (ICP, IEPE и др.).

Программное обеспечение:

101_UTIL – работа с файлами данных и телеметрией (базовые функции преобразования файлов измерений в текстовый формат активируются бесплатно).

Эргономические особенности
  • Одновременное измерение вибрации по трем каналам
  • Встроенный аккумулятор (замена аккумулятора только в заводских условиях)
Сервисные функции
  • Энергонезависимая память: около 250 замеров; запись в память только в ручном режиме
  • Мультиязычность (возможность выбора языка меню)
  • Однозадачность: единственный режим измерения
  • Выходы: цифровой (RS-232) и аналоговый

ОКТАВА-101В. Технические характеристики

ОКТАВА-101В удовлетворяет требованиям стандартов ИСО8041, ГОСТ 12.4.012, ГОСТ 17168-82, МЭК 6126

  • Количество каналов: 3
  • Частотный диапазон: 0,7 Гц - 1414 Гц
  • Диапазон измеряемых ускорений: 77 - 175 дБ отн. 1 мкм/с2 (для вибропреобразователя 10 мВ/g); разделен на 4 поддиапазона с шагом 10 дБ
  • Измеряемые величины: среднеквадратичные (в том числе эквивалентные) и пиковые уровни корректированного ускорения и среднеквадратичные уровни ускорения в октавных и третьоктавных полосах частот
  • Частотные коррекции: Wk, Wd, Wh (ИСО 8041)
  • Октавные фильтры: 1 Гц - 1000 Гц, класс 1 по ГОСТ 17168-82, МЭК 61260
  • Третьоктавные фильтры: 0,8 Гц - 1250 Гц, класс 1 по ГОСТ 17168-82, МЭК 61260
  • Временные характеристики: линейные усреднения СКЗ-1с, СКЗ-5с, СКЗ-10С, СКЗ-Т (Т - произвольная продолжительность замера), Пик
  • Пределы погрешности: +/- 1 дБ
  • Дисплей: жидкокристаллический индикатор 120 х 60, с регулировкой подсветки и контрастности
  • Память: энергонезависимая, 0,5 МБ (примерно на 255 измерений)
  • Выходы: RS-232, аналоговый
  • Питание: 4 встроенных аккумулятора 1,2 В (не менее 7 часов непрерывной работы); от сети 220 В через блок питания – зарядное устройство
  • Габаритные размеры измерительно-индикаторного блока: 217 мм х 85,5 мм х 35,2 мм
  • Масса индикаторного блока: не более 550 г
