Звук-DAC. Синхронные измерения и генерация звука прибором Экофизика

Если к цифровому порту DIN прибора Экофизика-110А подсоединить адаптер DIN-DAC (специализированный цифро-аналоговый преобразователь), то прибор может одновременно выполнять функции акустического измерителя и генератора сигналов. Для этих целей можно использовать режим Звук-DAC.

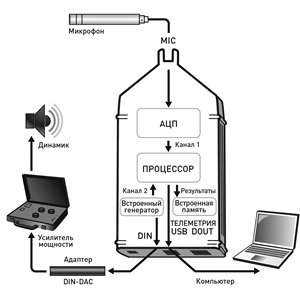

В режиме Звук-DAC прибор Экофизика-110А производит синхронное двухканальное измерение следующих сигналов:

канал 0 – сигнал, поступающий на микрофонный аналоговый вход шумомера-анализатора (сигнал отклика)

канал 1 – сигнал, поступающий от встроенного цифрового генератора (сигнал возбуждения).

Сигнал встроенного генератора выдается на цифровой порт DIN индикаторного блока анализатора. С помощью адаптера DIN-DAC цифровой сигнал может быть преобразован в аналоговый и подан на вход усилителя мощности для последующего возбуждения акустического или вибрационного источника.

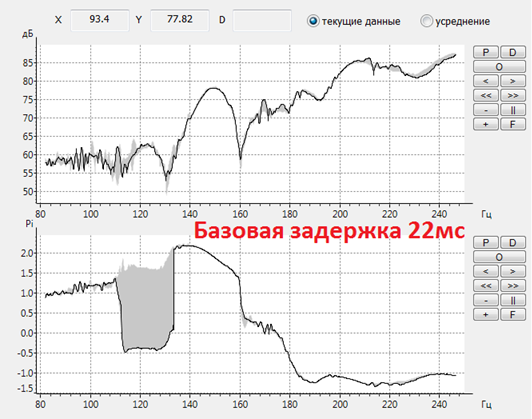

Этаа схема обеспечивает очень точную синхронизацию  временных форм сигналов возбуждения и отклика, что предоставляет широкие возможности для применения корреляционных методов исследования акустики помещений.

Адаптер DIN-DAC

Цифро-аналоговый преобразователь DIN-DAC подсоединяется к порту DIN анализатора Экофизика. Адаптер преобразует цифровой сигнал с частотой дискретизации 48 кГц в два аналоговых сигнала, которые поступают на типовой стерео разъем (Audio Stereo Jack 6.35).

Встроенное программное обеспечение Экофизики (например, Звук-DAC) позволяет настроить адаптер так, чтобы каждый аналоговый выходной сигнала был синхронизован по фазе или находился в противофазе с сигналом встроенного генератора. Максимальное выходное напряжение аналоговых сигналов: ±2,5 Впик

Основные технические характеристики генератора сигналов приборов Экофизика в режиме ЗВУК-DAC

Белый шум:

  • Частотный диапазон (-3 дБ): 80 Гц – 8 кГц
  •  Максимальный уровень: 120 дБ отн. 1 мкВ
  • Регулировка: уровень сигнала

Белый шум 20 кГц:

  • Частотный диапазон (-3 дБ): 80 Гц – 21 кГц
  • Максимальный уровень: 120 дБ отн. 1 мкВ
  • Регулировка: уровень сигнала

Розовый шум:

  • Частотный диапазон (-3 дБ): 80 Гц – 7 кГц
  •  Максимальный уровень: 120 дБ отн. 1 мкВ
  • Регулировка: уровень сигнала

Розовый шум 20 кГц:

  • Частотный диапазон (-3 дБ): 80 Гц – 21 кГц
  • Максимальный уровень: 120 дБ отн. 1 мкВ
  • Регулировка: уровень сигнала

1/1 окт (розовый шум в октаве):

  • Номинальные частоты октав (fm): 63 Гц…8кГц
  • Ширина полосы (-3 дБ): 0,75fm
  • Максимальный уровень: 114 дБ отн. 1 мкВ
  • Регулировка: уровень сигнала, выбор fm

1/3 окт (узкополосный шум):

  • Ном. частоты 1/3-октав (fm): 50 Гц…20кГц
  • Ширина полосы (-3 дБ): 0,07fm
  • Максимальный уровень: 114 дБ отн. 1 мкВ
  • Регулировка: уровень сигнала, выбор fm

Тон 1 кГц (гармонический сигнал частоты 1 кГц)

  • Максимальный уровень: 120 дБ отн.мкВ
  • Регулировка: уровень сигнала

Гарм.сигнал (гармонический сигнал)

  • Частота сигнала: от 20 Гц до 22 кГц с шагом 0,1 Гц
  • Максимальный уровень: 120 дБ отн.мкВ
  • Регулировка: уровень сигнала, частота сигнала

Свип-сигн.лин (гармонический сигнал с линейной разверткой по частоте):

  • Диапазон частот: от 20 Гц до 22 кГц
  • Скорость развертки: 1;3;10;30;…;10000 Гц/с
  • Максимальный уровень: 120 дБ отн.мкВ
  • Регулировка: уровень сигнала, нижняя частота развертки, верхняя частота развертки, скорость развертки

Свип-сигн.лог. (гармонический сигнал с логарифмической разверткой по частоте):

  • Диапазон частот: от 20 Гц до 22 кГц
  • Темп развертки: 1; 2;…; 10 сек/окт
  • Максимальный уровень: 120 дБ отн.мкВ
  • Регулировка: уровень сигнала, нижняя частота развертки, верхняя частота развертки, темп развертки

EXT (внешний генератор)

  • Воспроизведение 24-битного моно-сигнала, поступающего на USB порт анализатора от внешнего устройства (ПК)
  • Максимальный уровень на выходе: (120+Δ) дБ отн. мкВ, где Δ – усиление цифрового внешнего сигнала относительно диапазона полной шкалы)
  • Регулировка: уровень на выходе
