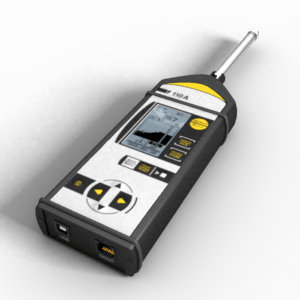

ОКТАВА-110А

Шумомер-анализатор спектра, виброметр портативный

Снят с производства, замена - Экофизика-110А

Начало выпуска: 2006 (в 2010 году начат выпуск прибора следующего поколения ОКТАВА-110А-ЭКО).

ОКТАВА-110А - это модернизированная версия шумомера-виброметра ОКТАВА-101АМ. Прибор предназначен для полевых и лабораторных профессиональных измерений звука, инфразвука, ультразвука, общей и локальной вибрации, вибрации зданий и машин, а также для частотного анализа сигналов, поступающих от различных первичных преобразователей (микрофонов, вибродатчиков, датчиков пульсаций давлений, измерительных антенн и т.п.).

ОКТАВА-110А является цифровым интегрирующим шумомером 1 класса (ГОСТ Р 53188.1), виброметром общей и локальной вибрации (ГОСТ ИСО 8041) и анализатором спектра (1/1- и 1/3-октавные фильтры, класс 1 по ГОСТ 17168 и МЭК 61260).

ОКТАВА-110А может одновременно измерять большое количество параметров (принцип одновременности измерений). Для различных задач в приборе предусмотрено несколько независимых друг от друга измерительных программных модулей (режимов измерения). Каждый модуль оптимизирован для измерения определенного физического фактора:  «Звук» «Инфразвук», «Ультразвук», «Общая вибрация», «Локальная вибрация»«Е-meter/H-meter».

Подключаемые первичные преобразователи

Микрофоны: типовые ½, ¼- и 1-дюймовые конденсаторные микрофоны с внешней поляризацией 200В или преполяризованные. В качестве микрофонного предусилителя используется модель Р200 (для присоединения ¼-дюймовых и дюймовых микрофонов требуется соответствующий адаптер). Штатные микрофоны: МК-265, ВМК-205, МК-233, М-201, МР-201, МК-401.

Вибродатчики: пьезоакселерометры со встроенной электроникой (ICP, IEPE и аналогичные) подсоединяются к микрофонному входу через переходник 110А-IEPE. Для подключения 3-компонентных датчиков используется переключатель каналов AG03R-OCT.

Возможно подсоединение пассивных (зарядовых) пьезоакселерометров через микрофонный предусилитель Р200 с адаптером ADP007R.

Антенны: П6-70 (магнитное поле, 5Гц – 500 кГц), П6-71 (электрическое поле, 5 Гц – 500 кГц).

Функциональные возможности
  • Акустический конус (соответствие требованиям класса 1 по ГОСТ 53188.1 при непосредственном присоединении микрофонного предусилителя к корпусу)
  • Возможность измерения шума и вибрации, инфразвука и ультразвука
  • Возможность анализа напряженности электрического и магнитного поля
  • Сменные аккумуляторы
  • ЖК-индикатор с улучшенной подсветкой
Особенности
  • Энергонезависимая память: >16 МБ
  • Режимы записи: ручной и автоматический (с шагом от 4 с и выше; до 255 замеров в одной серии)
  • Подсоединение к компьютеру: USB (память прибора при подключении к компьютеру распознается как стандартный съемный диск); DOUT (передача в реальном времени в компьютер результатов измерений или оцифрованных временных форм исходных сигналов)
  • Мультиязычность: возможность выбора языка меню

Общие технические характеристики прибора ОКТАВА-110А

Количество каналов измерения 1
Удовлетворяемые стандарты класс 1 по ГОСТ 17187-81, МЭК 61672-1(2002), ГОСТ 12.4.012-83, ИСО 8041:2005
Диапазоны измерений уровней звука (с микрофоном 50 мВ/Па)

22 – 139 дБА, 22 – 139 дБС, 25 – 139 дБZ

Диапазоны измерения уровня виброускорения (дБ относительно 10-6 мс-2), для частотных коррекций

Fk: 53 – 180, Fm: 52 – 180, Wb: 47 – 180; Wc: 53 – 180; Wd: 52 – 180; We: 51 – 180; Wj: 50 – 180; Wk: 49 – 180; Wm: 50 – 180

Частотные коррекции в режиме шумомера A, C, Z
Частотные коррекции в режиме измерения инфразвука A, Z, G, FI
Частотные коррекции в режиме измерения общей вибрации Wb, Wc, Wd, We, Wj, Wk, Fk, Fm
Частотные коррекции в режиме измерения локальной вибрации Wh, Fh
Частотный анализ октавные и третьоктавные фильтры класса 1 по МЭК 61260
Диапазоны фильтров реального времени в режиме "Звук" октавные 31.5 Гц – 16 кГц; 1/3-октавные 25 Гц –20 кГц
Диапазоны фильтров реального времени в режиме "Общая вибрация" октавные  1 Гц –125 Гц;  1/3-октавные 0.8 Гц – 160 Гц
Диапазоны фильтров реального времени в режиме "Локальная вибрация" октавные 8 Гц – 1000 Гц; 1/3-октавные 6.3 Гц – 1250 Гц
Диапазоны фильтров реального времени в режиме "Инфразвук" октавные 2 Гц – 250 Гц; 1/3-октавные 1.6 Гц – 315Гц
Диапазоны фильтров реального времени в режиме "Ультразвук" 1/3-октавные 5 кГц – 40 кГц
Диапазон рабочих температур от +5°С до +40°С
Диапазон рабочей относительной влажности до 90% при +40°С
Диапазон рабочих атмосферных давлений от 86 кПа до 108 кПа
Питание от комплекта аккумуляторов (4 шт. АА)
Габаритные размеры 234 × 86 × 36 мм (без предусилителя)
354 × 86 × 36 мм (с предусилителем)
Масса 605 г
