ЭКОФИЗИКА-111В. Типовые комплекты

Комплекты поставки виброметра-анализатора ЭКОФИЗИКА-111В (Белая) различаются видом первичного преобразователя (1-осевой/3-осевой/цифровой/без датчика) и наборами измерительных программ (режимов измерений). Режимы измерений прибора объединены в три группы: "Инженерная виброметрия ЭФБ-110В", "Санитарная виброметрия ЭФБ-110В", "Цифровые измерители DIN".

Ниже приведены описания следующих типовых комплектов:

- Виброэксперт-111В;

- ВСЕ_РЕЖИМЫ-111В;

- Строитель-111В;

- Инженер-111В;

- Виброакустика-111В.

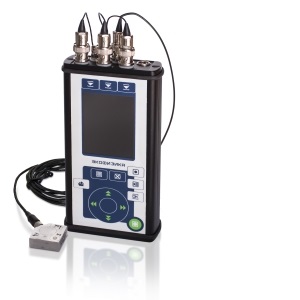

Виброэксперт-111В. Типовой комплект поставки

Типовой комплект поставки Виброэксперт-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда.

В комплект входят:

  • трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-110В  с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,
  • два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке,
  • набор измерительных программ "Инженерная виброметрия ЭФБ-110В",
  • набор измерительных программ модулей "Санитарная виброметрия ЭФБ-110В".

ВСЕ_РЕЖИМЫ-111В. Типовой комплект поставки прибора ЭКОФИЗИКА-111В

Типовой комплект поставки ВСЕ_РЕЖИМЫ-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда. Индикаторный блок ЭКОФИЗИКА-111В в данной комплектации может использоваться для индикации результатов измерений, проводимых цифровыми преобразователями семейства DIN.

В комплект входят:

  • трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В  с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке
  • набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Цифровые измерители DIN".

Строитель-111В. Типовой комплект поставки

Комплект Строитель-111В прибора Экофизика-11В предназначен для измерений вибраций зданий и сооружений. В такой комплектации прибор позволяет измерить ускорение и скорость вибрации (общий уровень, 1/1-октавные, 1/3-октавные и БПФ спектры). Кроме того прибор имеет функцию записи временных реализаций ("цифровой магнитофон"). Записанные временные реализации могут быть обработаны и проанализированы входящим в комплект ПО Signal+3G RTA.

Один из видов обработки, доступный в ПО Signal+3G RTA, - оценка пиковых значений скорости вибрации и определение частоты доминирующей составляющей по ГОСТ Р 52892-2007 (для вибрационных процессов на частотах от  8 Гц).

Измерение и регистрация вибрации осуществляются по трём независимым синхронным каналам. В качестве чувствительного элемента используются малошумящие малогабаритные пьезоакселерометры AP2099-100. Для установки пьезоакселерометров в точках измерений в комплект входят напольная платформа 004ОП, установочные магниты АМ-01-ОКТ, восковая мастика AW-01-1, посадочные места для клеевого крепления на стены (крепление акселерометров на посадочное место - резьбовое).

В комплект входят:

  • трёхканальный измерительно-индикаторный блок Экофизика-111В,
  • датчик вибрации 1-компонентный AP2099-100 с повышенным разрешением - 3 штуки,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт, свидетельство о поверке,
  • набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В",
  • установочная напольная платформа 004ОП, установочный магнит АМ-01-ОКТ - 3 шт,
  • комплект посадочных мест (5 шт.) ММ-01-ОКТ, комплект шпилек ШМ5Д8, мастика AW-01-1,
  • пакет программ Signal+3G RTA.

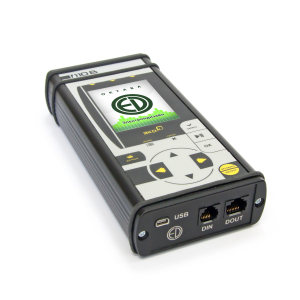

Инженер-111В. Типовой комплект поставки прибора ЭКОФИЗИКА-110В

Комплект Инженер-111В включает:

  • измерительно-индикаторный блок ЭКОФИЗИКА-111В  без датчиков,
  • один из наборов измерительных программ "Инженерная виброметрия ЭФБ-110В" или "Санитарная виброметрия ЭФБ-110В",
  • сумку, зарядное устройство, два комплекта аккумуляторов,
  • руководство по эксплуатации и свидетельство о поверке прибора ЭКОФИЗИКА-110В (Белая) в качестве анализатора спектра.

Комплект предназначен для широкого круга технических задач. В зависимости от потребностей заказчика предусмотрен широкий ассортимент датчиков и согласующих устройств, которые могут быть заказаны дополнительно.

Также комплект Инженер-111В рекомендуется для замены снятых с производства измерительных блоков приборов ОКТАВА-101В и ОКТАВА-101ВМ с возможностью использования датчиков старых комплектов.

ВиброАкустика-111В. Типовой комплект поставки

Типовой комплект поставки ВиброАкустика-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда, а также для измерений шума шумомером 1 класса ОКТАФОН-110А. Индикаторный блок ЭКОФИЗИКА-111В в данной комплектации может использоваться для индикации результатов измерений, проводимых цифровыми преобразователями семейства DIN.

В комплект входят:

  • трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке
  • набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Цифровые измерители DIN",
  • цифровой преобразователь ОКТАФОН-110А-DIN с микрофоном (шумомер 1 класса).

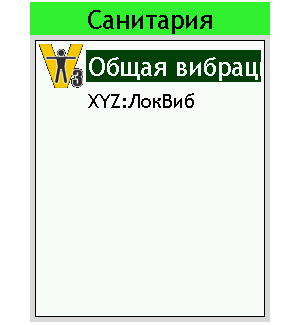

Набор измерительных программ Санитарная виброметрия ЭФБ-110В

Этот набор измерительных программ прибора Экофизика-110В (Белая) предназначен для измерений вибрации, предусмотренных стандартами и нормативами в сфере вибрационной безопасности.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110В в исполнении "110В-Белая" содержит программу Регистратор сигналов.

Состав набора "Санитарная виброметрия ЭФБ-110В"

Измерительная программа

Количество каналов

Измеряемые величины Рекомендации по применению
Общая вибрация ЭФБ-110В 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные, MTVV) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц.

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-110В 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц.

Измерения локальной вибрации

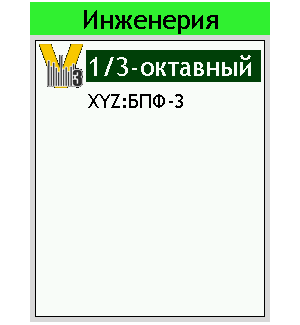

Набор измерительных программ "Инженерная виброметрия ЭФБ-110В"

Набор включает в себя измерительные программы прибора ЭКОФИЗИКА-110В (Белая), предназначенные для общетехнических измерений вибрации.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110В в исполнении "110В-Белая" содержит программу Регистратор сигналов.

Состав набора "Инженерная виброметрия ЭФБ-110В"

Измерительная программа

Количество каналов

Измеряемые величины Рекомендации по применению
1/3-октавный анализатор XYZ 3 1/3-октавные спектры 0,8 Гц - 20 кГц Общетехнические измерения 1/3-октавных спектров ускорения, скорости, перемещения, звукового давления
БПФ-анализатор XYZ 3 Узкополосные спектры в диапазоне частот до 24 кГц Общетехнические измерения БПФ-спектров вибрации и звукового давления

Цифровые измерители DIN. Набор измерительных программ

Набор "Цифровые измерители DIN" состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.

Примечание 1.  Для прибора Экофизика-110А в исполнении "110А-Белая" набор "Цифровые измерители DIN" не содержит программы из папки ОКТАФОН-110.

Примечание 2.  Для прибора Экофизика-110В в исполнении "110В-Белая" набор "Цифровые измерители DIN" не содержит программы из папки 110-IEPE-DIN.

Примечание 3. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнениях "110А-Белая" и "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio,  а прибор Экофизика-110В в исполнении "110В-Белая" содержит программу Регистратор сигналов.

Состав набора "Цифровые измерители DIN"

ПАПКА / Измерительно-программный модуль Цифровой преобразователь

Количество каналов

Измеряемые величины Рекомендации по применению

П3-80-ЕH500

П3-80-ЕН500 1

Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц

Санитарно-эпидемиологические исследования, контроль качества
П3-80-Е300,
П3-80-Е400

Напряженность магнитного поля  в различных полосах частот в диапазоне от 5 Гц до 400 кГц

П3-80-Н300,
П3-80-Н400
П3-80-Е П3-80-Е 1 Напряженность электростатического поля Санитарно-эпидемиологические исследования, контроль качества
П3-81





П3-81-01





6

Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-01
П3-81-02 6 Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-02
Экотерма-1 Экотерма-1-DIN 4 Температура, влажность, индекс ТНС и др. Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
ТТМ-2-04 ТТМ-2-04-DIN 2 Скорость и температура потока воздуха Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
Эколайт-DIN Эколайт-01-DIN 2 Освещенность, яркость и коэффициент пульсаций Измерения показателей световой среды
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц.

Статистика процентилей Ln для корректированного ускорения

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Общая вибрация для 110-IEPE-DIN
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц.

Статистика процентилей Ln для корректированного ускорения

Измерения локальной вибрации
Локальная вибрация для 110-IEPE-DIN
ОКТАФОН-110

ОКТАФОН-110А-DIN


ОКТАФОН-110В-DIN

1

Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни  в октавных и третьоктавных полосах частот в диапазоне от 25 Гц до 20 кГц

Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений

ЭкоЗвук-DIN для ОКТАФОН-110
ОКТАФОН-110

ОКТАФОН-110А-DIN


ОКТАФОН-110В-DIN

1 Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр-DIN для ОКТАФОН-110

Рекомендации по выбору датчика вибрации





ДАТЧИК

ТИП ВИБРАЦИИ

Транспортная и

транспортно-

технологическая

вибрация (сиденья)

Вибрация на полу

Локальная вибрация
(умеренная: рычаги
управления, рулевое
управление, неударный

инструмент)

Сильная локальная
вибрация (ударный
инструмент,
шлифовальные
машины, заточные
станки и т.п.)
АР2082М
(100 мВ/g),
трехкомпонентный

Оптимально.

Адаптер: 003РД

Производственные
и коммунальные
вибрации (исключая
очень слабые).
Адаптер: 003ОП,
004ОП

Допускается
использование.

Адаптеры: 002КР,
022КРН, 022КБ, АР5022

Не рекомендуется
АР2038Р-10
(10 мВ/g),
трехкомпонентный

Оптимально.

Адаптер: 004РД, 002ОТ, 003РД

Производственные вибрации

выше 10 мм/с2.

Адаптер: 003ОП,
004ОП

Допускается
использование.

Адаптеры: 002КР,
022КРН, 022КБ, АР5022

Допускается
использование.
Адаптеры:
002КР, 022КР, 022КБ, АР5022

АР98, АР2098
АР2037-100
(100 мВ/g),
1-компонентный

Для ориентировочных
замеров и
исследований.
На жестких и плоских
поверхностях.

Адаптер: 001ОТ

Производственные
и коммунальные
вибрации. Может
использоваться
для измерений
вибрации порядка
1 мм/с2.
Адаптер: 004ОП

Только для
ориентировочных
замеров
Не рекомендуется
ДН-4-Э, 1-комп. Не рекомендуется
AP2031, 1-комп.
АР2022, 3-комп.
Для установки
на тонкие пластины

АР2099

(100 мВ/g),
1-компонентный

Слабые вибрации
строительных и
инженерных
конструкций.

Адаптер 004ОП

АР2006-500
(500 мВ/g),
1-компонентный
Сверхслабые
низкочастотные
вибрации
