Экофизика-500. Многоканальная система измерения и анализа виброакустических и электрических величин

Система ЭКОФИЗИКА-500 предназначена для измерения напряжения, частоты и спектральных характеристик сигналов с выхода преобразователей акустических и электрических величин.

Экофизика-500 - это многофункциональная современная платформа для построения сложных измерительных комплексов.

Развитое программное обеспечение позволяет в полной мере использовать мощный аппаратный потенциал системы в задачах, требующих применения сложных вычислительных алгоритмов.

Экофизика-500 - это не просто очередной многоканальный фронтенд, предназначенный для передачи сырых данных в компьютер; это самостоятельное измерительное устройство, способное производить вычисления огромного количества величин в реальном масштабе времени, хранить их в собственной памяти и (или) выдавать в канал телеметрии.

Прибор может быть использован, в том числе, и в автономном режиме, как регистратор данных, что очень важно при испытаниях сложной техники, ограничивающих присутствие оператора.

Экофизика-500 имеет утвержденный тип средства измерений

Номер в Госреестре СИ РФ: 81866-21

Функциональные возможности
  • Беспроводная сеть общего времени с возможностью синхронизации измерительных блоков
  • Индивидуальная конфигурация входных каналов (конденсаторные микрофоны, ICP/IEPE, прямой и дифференциальные входы по напряжению, мостовые усилители…)
  • Цифровые порты коммутации внешних устройств (генераторов, цифровых преобразователей, дополнительных средств измерений)
  • Регистрация временных форм сигналов (частота дискретизации до 256 кГц на канал) в энергонезависимую память
  • Частотный анализ сигналов в реальном времени (1/1, 1/3, 1/6, 1/12, 1/24-октавный, БПФ)
  • Встроенная картотека датчиков с индивидуальными данными калибровки.
  • Телеметрия сигналов и спектров в реальном времени на внешнее устройство (Ethernet, USB)
  • Работа в автономном режиме и (или) под управлением внешнего устройства
Применения
  • Исследование волновых процессов распространения звука в различных средах
  • Многоканальные измерения в акустических камерах
  • Измерение вибрации зданий и сооружений, мониторинг строительных конструкций
  • Регистрация и анализ ударных и импульсных процессов
  • Локализация источников звука
  • Микрофонные решетки

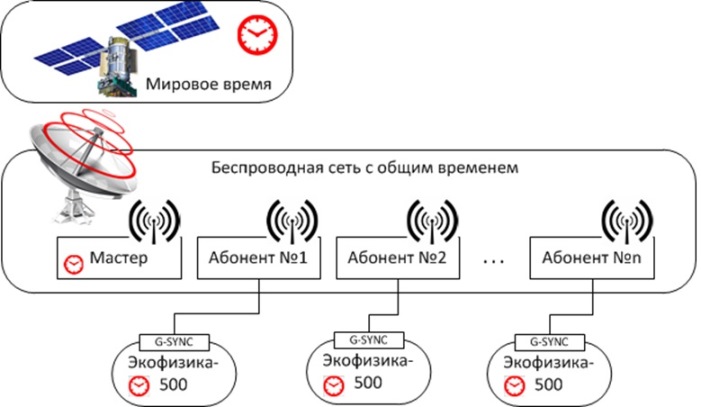

Порт G-Sync позволяет подключить измерительный блок Экофизика-500 к беспроводной сети общего времени. Эта сеть состоит из головного Мастер-блока и абонентов (от 1 до 32), которые получают от Мастера сигналы общего времени.

При наличии связи со спутниками GPS/Глонасс Мастер-блок может ретранслировать в качестве общего времени сигналы всемирного времени. При отсутствии такой связи общее время задается по встроенным часам Мастера.

Измерительные модули Экофизика-500 подключаются к абонентам сети общего времени по кабелю через порт G-Sync и получают стробы и отметки времени. Благодаря этому результаты измерений, полученные разными измерительными модулями, могут быть синхронизованы по времени с помощью математической обработки на  компьютере.

Экофизика-500. Технические характеристики

Входные модули

Микрофонный модуль (MIC)

  • Входной разъем: Lemo-7 pin (Switchcraft 5 pin TB-5M –- по заказу ).
  • Питание первичных преобразователей: +/-18В (биполярное), ток до 10 мА.
  • Напряжение поляризации микрофона: 0 В, 200В.
  • Частотный диапазон: 0,5 – 109000 Гц.
  • Диапазон входных напряжений: +/- 15 Впик.

Модуль прямого входа по напряжению (DIR)

  • Разъем: BNC.
  • Частотный диапазон: 0 –20500 Гц.
  • Диапазон входных напряжений: +/- 10 В (пик).

Модуль дифференциального входа по напряжению (DIFF)

  • Разъем: 2хBNC.
  • Частотный диапазон: 0 –20500 Гц.
  • Диапазон входных напряжений: +/- 10 В (пик).

Модуль входа преобразователей со встроенной электроникой IEPE /ICP

  • Разъем BNC.
  • Питание: 5 мА .
  • Входное напряжение: ±5 Впик .
  • Частотный диапазон: 0,4-20000 Гц.

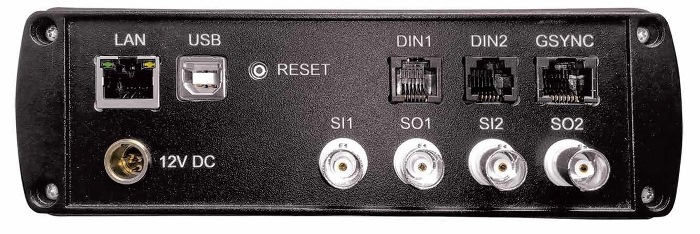

Цифровые порты:

  • USB2.0 Type B
  • LAN (Ethernet-PoE) – для подключения к ПК через локальную сеть
  • DIN-MASTER – 2 шт.  – для подключения внешних цифровых устройств (генератор сигналов, цифровые микрофоны и другие дополнительные измерительные устройства)
  • SYNC – порт глобальной синхронизации измерительных модулей (поддерживается синхронизация с системами глобальной навигации / GPS) (ИБ Экофизика-500-Х, -500-Х-FE)
  • SI/SO– 2хBNC – две гальванически развязанные пары логических входов/выходов для приема и выдачи дискретных сигналов постоянного напряжения; за логическую единицу принимается уровень напряжения 3,3 В

Память:

энергонезависимая, 16 Гбайт.

Частоты дискретизации для  входных аналоговых каналов:

Модуль Mic

Модуль IEPE

Модуль DIR

Модуль DIFF

USB

LAN

USB

LAN

USB

LAN

USB

LAN

15.625 Гц

15.625 Гц

15.625 Гц

15.625 Гц

15.625 Гц

15.625 Гц

15.625 Гц

15.625 Гц

31.25 Гц

31.25 Гц

31.25 Гц

31.25 Гц

31.25 Гц

31.25 Гц

31.25 Гц

31.25 Гц

62.5 Гц

62.5 Гц

62.5 Гц

62.5 Гц

62.5 Гц

62.5 Гц

62.5 Гц

62.5 Гц

125 Гц

125 Гц

125 Гц

125 Гц

125 Гц

125 Гц

125 Гц

125 Гц

250 Гц

250 Гц

250 Гц

250 Гц

250 Гц

250 Гц

250 Гц

250 Гц

500 Гц

500 Гц

500 Гц

500 Гц

500 Гц

500 Гц

500 Гц

500 Гц

1 кГц

1 кГц

1 кГц

1 кГц

1 кГц

1 кГц

1 кГц

1 кГц

2 кГц

2 кГц

2 кГц

2 кГц

2 кГц

2 кГц

2 кГц

2 кГц

4 кГц

4 кГц

4 кГц

4 кГц

4 кГц

4 кГц

4 кГц

4 кГц

8 кГц

8 кГц

8 кГц

8 кГц

8 кГц

8 кГц

8 кГц

8 кГц

16 кГц

16 кГц

16 кГц

16 кГц

16 кГц

16 кГц

16 кГц

16 кГц

32 кГц

32 кГц

32 кГц

32 кГц

32 кГц

32 кГц

32 кГц

32 кГц

64 кГц

64 кГц

64 кГц

64 кГц

64 кГц

64 кГц

64 кГц

64 кГц

128 кГц

128 кГц

128 кГц

128 кГц











256 кГц



256 кГц









Полосы пропускания, соответствующие полосам октавных, 1/3-, 1/6-, 1/12- и 1/24-октавных фильтров по ГОСТ Р 8.714, МЭК 61260-1 с номинальными среднегеометрическими частотами:



Полосы пропускания

Модуль Mic

Модуль IEPE

Модуль DIR

Модуль DIFF

октавы

1,0 Гц…63.1 кГц

1,0 Гц…63.1 кГц

1,0 Гц…15.8 кГц

1,0 Гц…15.8 кГц

1/3-октавы

0,794 Гц…100 кГц

0,794 Гц…100 кГц

0,794 Гц…25.1 кГц

0,794 Гц…25.1 кГц

1/6-октавы

0,75 Гц…106 кГц

0,75 Гц…106 кГц

0,75 Гц…26.6 кГц

0,75 Гц…26.6 кГц

1/12-октавы

18,3 Гц…109 кГц

18,3 Гц…109 кГц

18,3 Гц…27.4 кГц

18,3 Гц…27.4 кГц

1/24-октавы

18 Гц…26.2 кГц

18 Гц…26.2 кГц

18 Гц…26.2 кГц

18 Гц…26.2 кГц

Пределы погрешности измерения (без учета первичного преобразователя)

Входной модуль

Диапазон/коэффициент усиления

Частотный диапазон

Погрешность измерений

Микрофонный модуль (MIC)

Д1

0.2 Гц…73000 Гц

не более 3.5 %

Д3

0.65 Гц…65000 Гц

Д2, Д4

0.65 Гц…103000 Гц

Д1…Д4

16 Гц … 20000 Гц

не более 1%

Модуль входа преобразователей со встроенной электроникой IEPE /ICP

-

0.2 Гц…20000 Гц

не более 3.5 %

Модуль прямого входа по напряжению (DIR) и Модуль дифференциального входа по напряжению (DIFF)

0.25…176

≤ 17000 Гц

не более 3.5 %

16 Гц – 8000 Гц

не более 1.5 %



Диапазон измерения частоты:

  • 1 Гц ... 0,49Fs, где Fs - частота дискретизации

Пределы погрешности измерения частоты f:

  •  при f≤10 Гц: ±(3,5·10-2f+0,012Гц)
  • при f>10 Гц: ±(0,5·10-2f+0,012Гц)

Питание прибора

  • От внешнего источника 11-14 В DC
  • Через интерфейс PoE (24 В, 48 В)

Масса прибора в собранном виде (не более):

0,95 кг.
