Измерения на рабочих местах. Приборно-методическое обеспечение измерений физических факторов

Приборы и методики для производственного контроля и СОУТ



Типовые комплекты для измерений физических факторов на рабочих местах

Факторы

Комплекты

Шум, уровни звука и спектры

Октава-111/Классика

Белый Базовый-110А

Белая ЭкоАкустика-110А

Белая Виброакустика АВ-4



Белый Компакт



Виброакустика-111В

ЭкоМаксима

Инфразвук, возд.ультразвук

Вибрация (общая и локальная)

Виброэксперт-111В



ВСЕ_РЕЖИМЫ-111В

Электрические и магнитные поля (частотой до 400 кГц)

П3-81-ЭКО

П3-80/Комплект 1

П3-80/Комплект 2

П3-81/Универсал

ПОЛЕ-30*

ПАБЛИК*

Параметры микроклимата

Параметры световой среды

* - в комплекты не входят измерительно-индикаторные блоки

Рекомендуемые дополнительные принадлежности

  • Для монтажа датчиков вибрации на вибрирующих поверхностях - комплекты KIT-MA3, KIT-MA4
  • Для текущего контроля точности измерений шума и вибрации: акустический калибратор АК-1000 и вибрационный калибратор КВ-160
  • Для измерений шума вне помещений - ветрозащита W2
  • Для проведения измерений в полевых условиях - сумка-чехол ИС-110А

ЭКОФИЗИКА-110А (HF-Белая). Виброакустика АВ-4. Типовой комплект

Белая Виброакустика АВ-4 - это оптимальный комплект для тех, кто занимается гигиенической оценкой виброакустических показателей, а также сертификацией продукции.

Измеряемые параметры: шум, инфразвук, ультразвук (40кГц), вибрация (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры.

Состав комплекта:

  • 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF
  • микрофон с предусилителем, 3-компонентный датчик,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт, свидетельство о поверке,
  • набор встроенных измерительных программ "Санитарная виброакустика ЭФБ-HF".

При необходимости прибор может быть дооснащен наборами измерительных программ "Инженерная виброакустика ЭФБ-HF", "Цифровые измерители DIN".

Белый Базовый-110А, Белый Базовый-110АВ1. Типовые комплекты

Комплект Белый Базовый-110А прибора Экофизика-110А (исполнение "110А-Белая") - это экономичное решение для лабораторий, занимающихся измерениями шума на территории, а также в помещениях жилых и общественных зданий при изысканиях, контроле санитарно-защитных зон, производственном контроле. Комплект Белый Базовый-110АВ1 оснащается дополнительным вибропреобразователем и может использоваться также для гигиенических исследований вибрации.

В комплект входят:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая",
  • предусилитель микрофонный Р200,
  • микрофон свободного поля (тип микрофона уточняется при заказе),
  • 1-компонентный вибропреобразователь с адаптером 110A-IEPE (только для комплекта Белый Базовый-110АВ1),
  • набор измерительных программ "Санитарная акустика ЭФБ-110А",
  • сумка,
  • зарядное устройство, два комплекта аккумуляторов, руководство по эксплуатации и свидетельство о поверке.

Октава-111/Классика

Простой и доступный комплект для измерения уровней звука и звукового давления на базе портативного интегрирующего шумомера-анализатора спектра 1 класса Октава-111.

Комплект предназначен для оценки воздействия шума в производственных условиях, в жилых и общественных помещениях и на территории.

Октава-111 выгодно выделяется на фоне аналогов возможностью измерять уровни звука от 19 дБА (18 дБАU).

Состав комплекта:

  • шумомер с предусилителем и микрофоном (50 мВ/Па);
  • руководство по эксплуатации (содержит методику прямого измерения уровней звука и звукового давления), свидетельство о поверке,
  • сумка, зарядное устройство, два комплекта аккумуляторов, USB-кабель, сетевой адаптер.

Виброэксперт-111В. Типовой комплект поставки

Типовой комплект поставки Виброэксперт-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда.

В комплект входят:

  • трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В  с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,
  • два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке,
  • набор измерительных программ "Инженерная виброметрия ЭФБ-110В",
  • набор измерительных программ модулей "Санитарная виброметрия ЭФБ-110В".

ЭкоМаксима. Типовой комплект

ЭкоМаксима - это минилаборатория для измерения вредных физических факторов производственной среды.

Измеряемые параметры: шум, инфразвук, ультразвук, вибрация  (3 компоненты), ЭМП на частотах до 400 кГц, микроклимат, световая среда, спектры.

Состав комплекта:

  • 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом с предусилителем,
  • микрофон, 3-компонентный вибродатчик, антенны измерительные магнитные и электрические П6-70, -71, преобразователь освещенности и яркости еЛайт, преобразователи микроклимата Экотерма-1-DIN и ТТМ-2-04-DIN,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководства по эксплуатации, паспорта, свидетельства о поверке,
  • набор встроенных измерительных программ  "Инженерная виброакустика ЭФБ-HF",
  • набор встроенных измерительных программ  "Санитарная виброакустика ЭФБ-HF",
  • набор встроенных измерительных программ "Цифровые измерители DIN".

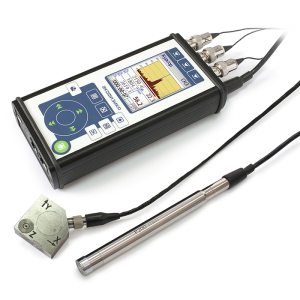

ЭКОФИЗИКА-110А (HF-Белая). Комплект "Белый Компакт"

Комплект "Белый Компакт" предназначен для лабораторий, занимающихся санитарно-гигиенической оценкой физических факторов, а также общеинженерными измерениями шума и вибрации.

Измеряемые параметры: шум, инфразвук, ультразвук, вибрация  (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры.

Комплект может быть дооснащен цифровыми измерителями (DIN) для измерения электрических и магнитных полей, освещенности и яркости, показателей микроклимата.

Состав комплекта "Белый Компакт"

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом,
  • микрофон с предусилителем, 3-компонентный датчик,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт, свидетельство о поверке,
  • набор встроенных измерительных-программ "Инженерная виброакустика ЭФБ-HF",
  • набор встроенных измерительных-программ "Санитарная виброакустика ЭФБ-HF",
  • набор встроенных измерительных-программ "Цифровые измерители DIN".

Комплекты Белая ЭкоАкустика-110А, Виброакустика-110А

Типовые комплекты  Белая ЭкоАкустика-110А  и Виброакустика-110А содержат все возможные наборы измерительных программ, совместимых с платформой Экофизика-110А (исполнение "110А-Белая"). Комплекты различаются лишь принадлежностями для измерения вибрации.

Состав комплектов:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая" ,
  • предусилитель микрофонный Р200,
  • микрофон свободного поля (тип микрофона уточняется при заказе),
  • адаптер вибропреобразователей 110А-IEPE (для комплекта Виброакустика-110А),
  • 1-компонентный вибропреобразователь (для комплекта Виброакустика-110А),
  • набор измерительных программ "Санитарная акустика ЭФБ-110А",
  • набор измерительных программ "Инженерная акустика ЭФБ-110А",
  • Набор измерительных программ "Цифровые измерители DIN",
  • сумка,
  • зарядное устройство, два комплекта аккумуляторов, руководство по эксплуатации и свидетельство о поверке.

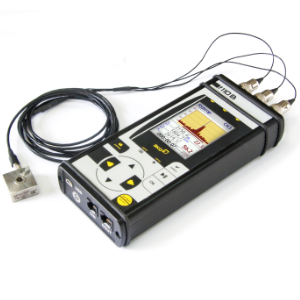

ВСЕ_РЕЖИМЫ-111В. Типовой комплект поставки прибора ЭКОФИЗИКА-111В

Типовой комплект поставки ВСЕ_РЕЖИМЫ-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда. Индикаторный блок ЭКОФИЗИКА-111В в данной комплектации может использоваться для индикации результатов измерений, проводимых цифровыми преобразователями семейства DIN.

В комплект входят:

  • трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В  с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке
  • набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Цифровые измерители DIN".

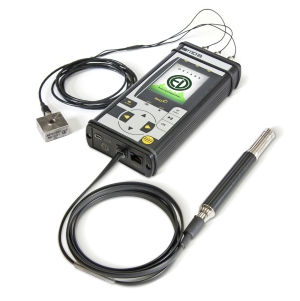

ВиброАкустика-111В. Типовой комплект поставки

Типовой комплект поставки ВиброАкустика-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда, а также для измерений шума шумомером 1 класса ОКТАФОН-110А. Индикаторный блок ЭКОФИЗИКА-111В в данной комплектации может использоваться для индикации результатов измерений, проводимых цифровыми преобразователями семейства DIN.

В комплект входят:

  • трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке
  • набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Цифровые измерители DIN",
  • цифровой преобразователь ОКТАФОН-110А-DIN с микрофоном (шумомер 1 класса).

П3-81-ЭКО. Типовой комплект

Комплект П3-81-ЭКО предназначен для измерения сильных индустриальных электрических и магнитных полей: постоянных магнитных полей до 50 мТл, электрических полей частоты 50 Гц (промчастоты) до 100 кВ/м, магнитных полей частоты 50 Гц (промчастоты)  до 35 мТл, переменных электрических и магнитных полей в диапазоне частот 10-30 кГц.

Состав комплекта:

  • одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая),
  • антенны измерительные магнитные и электрические П6-70, П6-71,
  • цифровой измерительный преобразователь П3-81-02,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководства по эксплуатации, паспорта, свидетельства о поверке,
  • аттестованные методики измерений МИ ПКФ-16-038, МИ ПКФ-16-039 и Сборник №3,
  • набор измерительно-программных модулей "Санитарная виброакустика",
  • набор измерительно-программных модулей "Цифровые измерители DIN".

Комплект антенн Поле-30 предназначен для дооснащения приборов Экофизика и Экофизика-110А средствами измерения  электрических и магнитных полей.

Комплект позволяет измерять:

  • индукцию постоянного магнитного поля до 50 мТл,
  • напряженность электрического поля частоты 50 Гц (промчастоты) до 100 кВ/м,
  • напряженность магнитного поля частоты 50 Гц (промчастоты)  до 35 мТл,
  • напряженность переменных электрических и магнитных полей в диапазоне частот 10-30 кГц,
  • напряженность переменных электрических и магнитных полей от ПЭВМ в диапазонах частот 5-2000 Гц, 5-2000 Гц с реж. 50 Гц и 2-400 кГц

Внимание! В комплект не входит индикаторный блок. Антенны из набора Поле-30 вместе с индикаторным блоком Экофизика-110А формируют комплект П3-81-Эко

Состав комплекта:

  • антенны измерительные магнитные и электрические П6-70, П6-71,
  • цифровой измерительный преобразователь П3-81-02,
  • руководства по эксплуатации, паспорта, свидетельства о поверке каждой из антенн

Для проведения измерений антеннами из комплекта Поле-30 подходят следующие методики:

  • МИ ПКФ-15-023. Методика измерений  напряженности электрического поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории (приобретается дополнительно),
  • МИ ПКФ-15-024. Методика измерений  напряженности магнитного поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории (приобретается дополнительно),
  • МИ ПКФ-16-038. Методика измерения напряженности электрического поля в полосах частот 5-2000 Гц, 10-30 кГц, 2-400 кГц на рабочем месте (приобретается дополнительно),
  • МИ ПКФ-16-039. Методика измерений напряженности магнитного поля в полосах частот 5 – 2000 Гц, 10 – 30 кГц, 2 – 400 кГц на рабочем месте (приобретается дополнительно),
  • Методика выполнения прямых однократных измерений прибором П3-81 (содержится в руководстве по эксплуатации).

П3-80/ Комплект 1

Комплект позволяет измерять напряженность магнитного и электрического поля промышленной частоты (50 Гц), её гармоник и субгармоник, в полосах частот 5-2000 Гц, 2-400 кГц, 10-30 кГц, а так же в полосе частот 5-2000 Гц с режекцией полосы 45-55 Гц.

Методика выполнения прямых однократных измерений включена в руководство по эксплуатации преобразовтаеля П3-80-EH500.



Состав комплекта

  • Индикаторный блок Экотерминал (Экофизика-D)
  • цифровой антенный преобразователь П3-80-EH500
  • зарядное устройство, два комплекта аккумуляторов, сумка, руководство по эксплуатации, паспорт, свидетельство о поверке

П3-80 / Комплект 2

Комплект предназначен для измерения напряжённости переменных электрических и магнитных полей в диапазоне 5 - 400000 Гц, напряжённости постоянных электрических полей.

Состав комплекта:

  • индикаторный блок ЭКОТЕРМИНАЛ (Экофизика-D),
  • цифровой антенный преобразователь П3-80-ЕН500 (выдает цифровые значения напряженности электрического и магнитного поля для промышленной частоты (50 Гц), ее гармоник и субгармоник, в полосах 5-2000 Гц, 2-400 кГц, 10-30 кГц, а также 5-2000 Гц с режекцией полосы 45-55 Гц и др.),
  • цифровой измерительный преобразователь электростатического поля П3-80-Е,
  • зарядное устройство с двумя комплектами аккумуляторов, сумка, руководство по эксплуатации, паспорт, свидетельства о поверке

П3-80-ПАБЛИК

Комплект П3-80-ПАБЛИК состоит из цифровых измерителей DIN и позволяет измерять напряжённость переменных электрических и магнитных полей 5 - 400 000 Гц, напряжённость постоянных электрических полей.

Внимание! В комплект не входит индикаторный блок.

В комплекте:
- цифровой антенный преобразователь П3-80-ЕН500 (выдает цифровые значения напряженности электрического и магнитного поля для промышленной частоты (50 Гц), ее гармоник и субгармоник, в полосах 5-2000 Гц, 2-400 кГц, 10-30 кГц, а также 5-2000 Гц с режекцией полосы 45-55 Гц и др.),
- цифровой измерительный преобразователь электростатического поля П3-80-Е,
- руководство по эксплуатации, паспорт, свидетельства о поверке.

П3-81 УНИВЕРСАЛ

Комплект измерителей напряжённости постоянных магнитных полей и магнитных полей промчастоты (50 Гц).

В комплекте:
- индикаторный блок ЭКОТЕРМИНАЛ (Экофизика-D),
- цифровой антенный преобразователь П3-81-01 (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц),
- цифровой антенный преобразователь П3-81-02 (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц),
- зарядное устройство с двумя комплектами аккумуляторов, сумка, руководство по эксплуатации, свидетельство о поверке.

Рекомендуемые методики измерений физических факторов в сфере охраны труда

Номер МИ

Название МИ

Методики выполнения измерений уровня звука и УЗД

МИ ПКФ-14-010 Методика измерений эквивалентного уровня звука на рабочем месте на основе стратегии трудовой функции
МИ ПКФ-14-011 Методика измерений эквивалентного уровня звука на рабочем месте на основе стратегии рабочей операции
МИ ПКФ-14-016 Методика измерений уровней звукового давления в инфразвуковом диапазоне частот на рабочих местах в производственных помещениях и на территории
МИ ПКФ-16-041 Методика измерения пиковых корректированных по C уровней звука на рабочих местах


Методики выполнения измерений уровня вибрации

МИ ПКФ-14-014 Методика измерений  ускорения общей производственной вибрации, передающейся через ноги стоящего человека
МИ ПКФ-14-017 с изменением 1 Методика измерений ускорения общей вибрации, передающейся через сиденье на водителей и пассажиров автомобильных транспортных средств
МИ ПКФ-15-018 с изменением 1 Методика измерений ускорения локальной вибрации, передающейся на руки водителей автомобильных транспортных средств через руль
МИ ПКФ-15-022 с изменением 1 Методика измерений локальной вибрации ручной машины в условиях эксплуатации на рабочих местах


Методики выполнения измерений напряжённости электрических и магнитных полей

МИ ПКФ-15-023 Методика измерений  напряженности электрического поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории
МИ ПКФ-15-024 Методика измерений напряженности магнитного поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории
МИ ПКФ-16-038 Методика измерения напряженности электрического поля в полосах частот 5-2000 Гц, 10-30 кГц, 2-400 кГц на рабочем месте
МИ ПКФ-16-039 Методика измерений напряженности магнитного поля в полосах частот 5 – 2000 Гц, 10 – 30 кГц, 2 – 400 кГц на рабочем месте
МИ ПКФ-17-047 Методика измерения коэффициента ослабления геомагнитного поля

Принадлежности, поставляемые по дополнительному заказу для шумомеров и виброметров серий ОКТАВА и ЭКОФИЗИКА

АК-1000 Акустический калибратор 1 класса; применяется для калибровки шумомеров с 1/2-дюймовыми и 1/4-дюймовыми микрофонами
КВ-160 Портативный виброкалибратор: применяется для оперативной проверки вибрационных измерительных каналов
W2 Ветрозащита для 1/2-дюймовых микрофонов. Применяется при измерениях шума в условиях воздушных потоков до 5 м/с
EXCXXXR Удлинительный микрофонный кабель (XXX - длина в метрах). Применяется для установки микрофона на удалении от индикаторного блока и оператора
TRP001R Тренога для установки шумомера или микрофона
KIT-MA-1 Комплект установочных адаптеров для 1-компонентных датчиков вибрации
KIT-MA-3 Комплект установочных адаптеров для 3-компонентных датчиков вибрации с жестким диском
KIT-MA-4 Комплект установочных адаптеров для 3-компонентных датчиков вибрации с резиновым диском
