О преемственности стандартов на шумомеры, виброметры и фильтры на доли октавы

В этой статье рассматриваются вопросы преемственности стандартов, определяющих требования и методы испытаний

- шумомеров,

- фильтров октавных и на долю октавы,

- виброметров для оценки вибрации, воздействующей на человека

Стандарты на шумомеры. Ретроспектива и преемственность

На момент написания настоящей статьи в Российской Федерации действует корпус стандартов на шумомеры ГОСТ Р 53188:

  • ГОСТ Р 53188.1-2019  Шумомеры. Часть 1. Технические требования
  • ГОСТ Р 53188.2-2019  Шумомеры. Часть 2 Методы испытаний
  • ГОСТ Р 53188.3-2019  Шумомеры. Часть 3 Методика поверки

Национальный стандарт ГОСТ Р 53188.1-2019 основан на второй редакции стандарта МЭК 61260 -  МЭК 61260-1:2013 (IEC 61260-1:2013), но имеет ряд дополнительных требований, адаптированных к реалиям Российской Федерации (например, требования к временной характеристики I, "импульс", и к частотной характеристике AU).

Со вступлением в силу ГОСТ Р 53188.1-2019 (01.12.2019) в Российской Федерации прекращено применение межгосударственного стандарта ГОСТ 17187-2010 (продолжает действовать в Армении, Белоруссии, Казахстане, Киргизии и ряде стран СНГ). ГОСТ 17187-2010, в свою очередь, соответствует (степень соответствия "модифицирован") предыдущей (первой) редакции международного стандарта МЭК 61260-1:2002.

Примечание - До принятия ГОСТ 17187-2010 в Росси действовал национальный стандарт ГОСТ Р 53188.1-2008, в котором также был применена первая редакция МЭК 61260.1:2002

Основное отличие второй редакции МЭК 61260 от первой (и, соответственно, ГОСТ Р 53188.1-2019 от ГОСТ 17187-2010 и ГОСТ Р 53188.1-2008) заключается в изменении принципов учета неопределенности измерений при подтверждении соответствия требованиям. В старых редакциях с нормативом сравнивались предельные отклонения, увеличенные на расширенную неопределенность, а в новых редакциях увеличение на расширенную неопределенность не производится (при этом сохраняется ограничение на максимальную неопределенность). В то же время поля допусков в новой редакции изменены соответствующим образом для обеспечения преемственности требований.

ГОСТ Р 53188.1-2019 содержит следующее положение: "Пределы допусков в данном стандарте аналогичны конструкционно-производственным допускам, которые были неявно использованы в первой редакции... Новый критерий оценки соответствия не требует внесения каких-либо изменений в конструкцию шумомера для удовлетворения требований настоящего стандарта."

Таким образом, шумомеры, соответствующие требованиям первых редакций (ГОСТ Р 53188.1-2008, ГОСТ 17187-2010), соответствуют требованиям к шумомерам аналогичного вида (обычный, интегрирующий, интегрирующий-усредняющий) и класса (1 или 2) по ГОСТ 17187-2019, и наоборот.

Далее мы будем называть такой вид соответствия соответствием по преемственности стандартов.

"Древние древности"

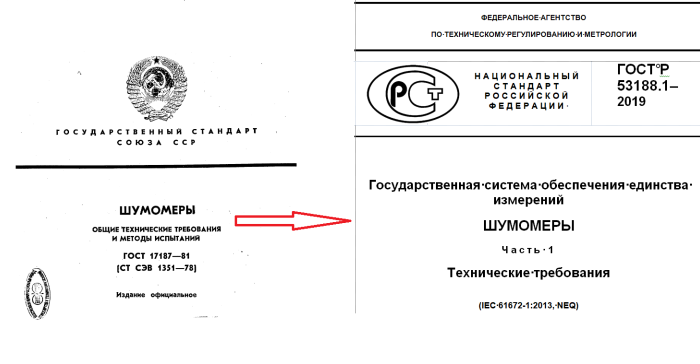

До 2008 года в России применялся древний советский ГОСТ 17187-81. Он во многом был аналогичен  такому же древнему международному стандартом МЭК 651 (IEC 651), на смену которому в 2002 году и пришла первая редакция МЭК 61260. Эти документы не содержали требований для интегрирующих и интегрирующих-усредняющих шумомеров; на международном уровне такие требования появились раньше, чем в России, в МЭК 804. Из-за отсутствия отечественных стандартов в эксплуатационной документации интегрирующих и интегрирующих-усредняющих шумомеров в начале 2000х вынужденно делалась дополнительная ссылка на международный стандарт МЭК 61672-1:2002 (а до 2002 года - на МЭК 804 [IEC 804]).

Поскольку МЭК 61672-1:2002 применен в стандартах ГОСТ Р 53188.1-2008 и ГОСТ 17187-2010, то соответствующие ему шумомера также можно считать соответствующими ГОСТ Р 53188.1-2019 для аналогичного вида и класса.



Сроки действия стандартов на требования к шумомерам

Номер стандарта Период действия
ГОСТ 17187-81 (СТ СЭВ 1351-78)  с 01.07.1982 по 31.10.2012
ГОСТ Р 53188.1-2008 (МЭК 61672-1:2002)  с 01.12.2009 по 31.10.2012
ГОСТ 17187-2010 (IEC 61672-1:2002) с 01.11.2012 по 30.11.2019
ГОСТ Р 53188.1-2019 с 01.12.2019 (действует)

Таблица преемственности советских и российских стандартов на шумомеры

Стандарт

Типы шумомеров (по МЭК 61672-1)

Классы шумомеров

Статус

Заменивший стандарт*

ГОСТ 17187-81

- обыкновенные

0, 1. 2, 3

Не действует с 01.11.2010

ГОСТ 17187-2010 (МЭК 61672-1:2002)

ГОСТ Р 53188.1-2008 (МЭК 61672-1:2002)

- обыкновенные

- интегрирующие-усредняющие

- интегрирующие

1, 2

Не действует с 01.11.2010

ГОСТ 17187-2010 (МЭК 61672-1:2002)

ГОСТ 17187-2010 (МЭК 61672-1:2002)

- обыкновенные

- интегрирующие-усредняющие

- интегрирующие

1, 2

Не действует (в РФ) с 01.12.2019

ГОСТ Р 53188.1-2019

ГОСТ Р 53188.1-2019

- обыкновенные

- интегрирующие-усредняющие

- интегрирующие

1, 2

Действует в РФ с 01.12.2019



* Заменивший стандарт – вновь вводимый стандарт, указанный в приказе об отмене или прекращении действия старого стандарта



Таблица преемственности международных стандартов на шумомеры

Стандарт

Типы шумомеров (по МЭК 61672-1)

Аналог ГОСТ, ГОСТ Р

Статус

Заменивший** стандарт*

IEC* 60651:1979

- обыкновенные

ГОСТ 17187-81

не действует

IEC 61672-1:2002

IEC 60804:1985…

IEC 60804:2000

- интегрирующие-усредняющие

-

не действует

IEC 61672-1:2002

IEC 61672-1:2002

- обыкновенные

- интегрирующие-усредняющие

- интегрирующие

ГОСТ Р 53188.1-2008,

ГОСТ 17187-2010

не действует

IEC 61672-1:2013

IEC 61672-1:2013

- обыкновенные

- интегрирующие-усредняющие

- интегрирующие

ГОСТ Р 53188.1-2019

действует



* IEC = МЭК

** Заменивший стандарт – вновь вводимый стандарт, указанный в решении об отмене или прекращении действия старого стандарта



Возможность установление соответствия для приборов различных типов "по преемственности стандартов"

Модель Соответствие стандартам по описанию типа Степень соответствия ГОСТ Р 53188.1-2019

Октава-101АМ

Октава-110А

Класс 1 по ГОСТ 17187-81

Класс 1 по МЭК 61672-1:2002

Класс 1 (интегрирующий-усредняющий), соответствие по преемственности МЭК 61672-1:2002

Октава-201 Класс 2 по МЭК 61672-1:202 Класс 2 (интегрирующий-усредняющий), соответствие по преемственности МЭК 61672-1:2002

Экофизика

Класс 1 по ГОСТ 17187-81

Класс 1 по МЭК 61672-1:2002

Класс 1 (интегрирующий-усредняющий), соответствие по преемственности МЭК 61672-1:2002

Октава-110А-ЭКО Класс 1  по ГОСТ Р 53188.1-2008 Класс 1 (интегрирующий-усредняющий), соответствие по преемственности ГОСТ Р 53188.1-2008

Октава-121 Класс 1  по ГОСТ Р 53188.1-2008 Класс 1 (интегрирующий-усредняющий), соответствие по преемственности ГОСТ Р 53188.1-2008

Экофизика-110А

Класс 1 по ГОСТ 17187 (2010)

Класс 1 по ГОСТ Р 53188.1-2008

Класс 1 (интегрирующий-усредняющий), соответствие по преемственности ГОСТ Р 53188.1-2008, ГОСТ 17187-2010

Октафон-110 Класс 1  по ГОСТ Р 53188.1-2008 Класс 1 (интегрирующий-усредняющий), соответствие по преемственности ГОСТ Р 53188.1-2008

Октава-111 Класс 1 по ГОСТ 17187-2010 Класс 1 (интегрирующий-усредняющий), соответствие по преемственности ГОСТ17187-2010



Стандарты на октавные фильтры. Преемственность

С 01.01.2023 в Российской Федерации вступает в силу новый стандарты:

  • ГОСТ Р 70024.1-2022. ГСИ. Фильтры полосовые октавные и на долю октавы. Технические требования
  • ГОСТ Р 70024.2-2022. ГСИ. Фильтры полосовые октавные и на долю октавы. Испытания в целях утверждения типа
  • ГОСТ Р 70024.3-2022. ГСИ. Фильтры полосовые октавные и на долю октавы. Методика поверки

В ГОСТ Р 70024.1-2022 учтены основные положения международного стандарта МЭК 61260-1:2014. Он введен взамен ГОСТ Р 8.714-2010, который был разработан на основе предыдущей редакции МЭК 61260-95.

Основное отличие ГОСТ Р 70024.1-2022 от ГОСТ Р 8.714 состоит в учете неопределенности измерений предельных отклонений характеристик фильтров от нормативных значений. Кроме этого новый стандарт описывает дополнительные функции полосовых фильтров.

ГОСТ Р 70024.1-2022 содержит следующее положение: "Пределы допусков в данном стандарте аналогичны конструкционно-производственным допускам, которые были неявно использованы в ГОСТ Р 8.714–2010."

Поэтому можно утверждать, полосовые фильтры, удовлетворяющие требованиям ГОСТ Р 8.714-2010 (и, соответственно, МЭК 61260-95 / IEC 1260-95), удовлетворяют также требованиям ГОСТ Р 70024.1 (МЭК 61260-1:2014) для того же класса.



Одновременно с принятием серии стандартов ГОСТ Р 70024 отменяется ГОСТ 17168-82. Надо сказать, что это стандарт-долгожитель номинально вписывался в техническую документацию либо по традиции, либо из-за отсутствия современных документов. Фактическое его применение в полном объеме было невозможно, так как он был предназначен исключительно для аналоговых устройств, входом и выходом которых является сигнал электрического напряжения.

Сроки действия стандартов на требования к октавным и 1/n-октавным фильтрам

Номер стандарта Период действия Замещающий стандарт
ГОСТ 17168-82 (СТ СЭВ 1807-79)   с 01.01.1983 по 01.01.2023  ГОСТ Р 70024.1-2022
ГОСТ Р 8.714-2010 (МЭК 61260:1995) с 01.07.2012 по 01.01.2023 ГОСТ Р 70024.1-2022
ГОСТ Р 70024-2022 с 01.01.2023



Возможность установление соответствия для приборов различных типов "по преемственности стандартов"

Модель Соответствие стандартам по описанию типа Степень соответствия ГОСТ Р 70024.1-2022

Октава-101АМ

Октава-110А

Класс 1 по ГОСТ 17168-82

Класс 1 по МЭК 61260

Класс 1, соответствие по преемственности ГОСТ Р 8.714-2010 (МЭК 61260-95)

Экофизика

Класс 1 по ГОСТ 17168-82

Класс 1 по МЭК 61260



Класс 1, соответствие по преемственности ГОСТ Р 8.714-2010 (МЭК 61260-95)

Октава-110А-ЭКО Класс 1 по МЭК 61260-95 Класс 1, соответствие по преемственности ГОСТ Р 8.714-2010 (МЭК 61260-95)

Экофизика-110А

Класс 1 по МЭК 61260-95

Класс 1, соответствие по преемственности ГОСТ Р 8.714-2010 (МЭК 61260-95)

Октафон-110 Класс 1 по МЭК 61260-95 Класс 1, соответствие по преемственности ГОСТ Р 8.714-2010 (МЭК 61260-95)

Октава-111 Класс 1 по ГОСТ Р 8.714-2010 Класс 1, соответствие по преемственности ГОСТ Р 8.714-2010
