Установочные адаптеры для измерений вибрации

Для измерений вибрации на сиденье, под ногами оператора или на рукоятках инструментов и рычагов управления необходимо использовать разнообразные переходные элементы, или адаптеры.

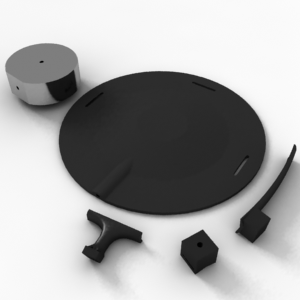

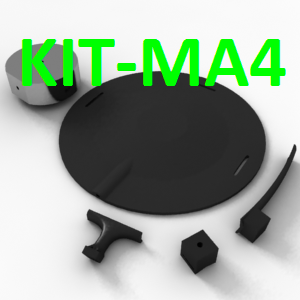

KIT-MA4 - Комплект адаптеров для установки 3-компонентного вибродатчика, оптимальный (с полужестким диском). Состав комплекта:

  - 002КР - адаптер кисти руки однопозиционный,
  - 022КБ - адаптер трубчатой поверхности,
  - 003РД - резиновый диск для измерения общей вибрации на сиденье,

  - AW-01-1 - восковая мастика,

  - 004ОП - платформа напольная,
  - АМ-01-ОКТ - магнит установочный.



KIT-MA1 и KIT-MA3 больше не поставляются. Адаптеры из данных комплектов можно приобрести по отдельности.

Рекомендации по выбору установочного адаптера

 Установочные адаптеры

Адаптер Кратное описание

003ОП/

004ОП

Платформа напольная для измерений вибрации на
полу. Применяется для измерений общей или коммунальной вибрации, либо вибрации на массивных (сотни кг) жёстких объектах. Датчик крепится с помощью резьбовой шпильки М5

002ОТ

Платформа-диск для измерений вибрации 3-компонентным датчиком на жестком и плоском сиденье. Датчик крепится с помощью резьбовой шпильки М5

003РД

Полужесткий диск для установки 3-компонентного датчика 1V151HC-100 (-10), АР2082М-100 или АР2038Р-100 (-10). Применяется для измерений вибрации на сиденьях.

002КР

Адаптер кисти руки (одно положение установки 3-компонентного датчика). Зажимается между пальцами рук и рукояткой вибрирующего инструмента. Может зажиматься не рукой, а стяжками. Датчик крепится с помощью резьбовой шпильки М5

022КР

Адаптер рукоятки для измерений. Зажимается между ладонью и рукояткой вибрирующего инструмента. Применяется только в тех случаях, когда нет возможности использовать 022КБ и 002КР. Датчик крепится с помощью резьбовой шпильки М5.

022КБ

Адаптер для установки вибродатчика на трубчатую поверхность (рукоятки, рулевое управление и пр.). Оптимальный способ установки акселерометра при измерениях локальной вибрации. Датчик крепится с помощью резьбовой шпильки М5.

АМ-01-ОКТ

Магнит для крепления датчика к металлическим магнитным поверхностям. Датчик крепится к магниту с помощью шпильки. Не используется для измерений вибрации выше 800-1000 Гц. Датчик крепится с помощью резьбовой шпильки М5.

AW-01-1

Восковая мастика для установки датчика клеевым способом. Применяется для измерений вибрации в частотном диапазоне не более 300 Гц

ММ-01-ОКТ

Площадка для клеевого крепления к поверхности. Датчик крепится к площадке с помощью резьбовой шпильки М5. Клеевое крепление реализуется в соответствии с рекомендациями ГОСТ ИСО 5348.

МП-03-ОКТ

Многопозиционная площадка для клеевого крепления к поверхности. Клеевое крепление реализуется в соответствии с рекомендациями ГОСТ ИСО 5348. Датчики крепятся с помощью резьбовой шпильки М5.
005ГР Адаптер-кол для измерений вибрации на грунте. Обеспечивает крепление от одного до трёх акселерометров. Датчики крепятся с помощью резьбовой шпильки М5.

Прочие виброметрические принадлежности

Принадлежности Кратное описание

110А-IEPE

Адаптер для подключения датчиков со встроенной электроникой (ICP/IEPE и аналогичные) к микрофонным входам приборов серии Октава, Экофизика, Октафон-М

ЭКВ-110-3

Эквивалент датчиков со встроенной электроникой. Может использоваться для испытаний трактов виброметра либо как адаптер прямого входа ICP/IEPE входов приборов Октава и Экофизика

АК21

41E1D3

 Кабель для трёхкомпонентных акселерометров типа AP2082M, AP2038. Выходные разъёмы - BNC. Типовая длина - 2 м.

41C1D3

010G10R

 Кабель для трёхкомпонентных акселерометров типа 1V151HC, 317А41. Выходные разъёмы - BNC. Типовая длина - 2 м.

АК10

03B1D1

 Кабель для однокомпонентных акселерометров типа 1V101HB-100, 1V101H(T)B-100, AP2037, AP98, AP2098, AP99, AP2099, AP2006. Выходной разъём - BNC. Типовая длина - 2 м.

BNCm-BNCf

 Кабель-удлинитель BNC-BNC (розетка-вилка). Поставляется с протоколом испытаний с нахождением фактического коэффициента гармоник выходного с кабеля сигнала при разных уровнях и частотах подаваемых с ICP/IEPE преобразователей сигналов.

ШМ5Д8

ШМ5Д10



 Комплект монтажных шпилек М5 длинной 8 или 10 мм. В комплект входит 5 шт. Каждая шпилька имеет с двух сторон плоский шлиц.
Портативный виброкалибратор КВ-160
Установочные адаптеры для измерений вибрации

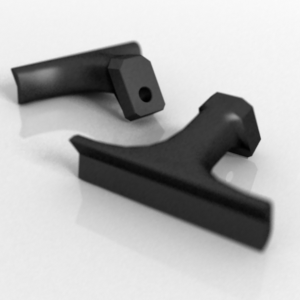

Т-образный адаптер кисти руки 002КР предназначен для измерений локальной вибрации. Шейка адаптера зажимается между средним и безымянным пальцами оператора. Посадочное место - однопозиционное.

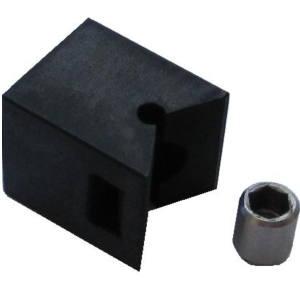

Адаптер 022КБ предназначен для установки вибродатчика на трубчатую поверхность (рукоятки, рулевое управление и пр.). Адаптер крепится к трубе или рукоятке  при помощи нейлоновых или металлических стяжек. Применение этого адаптера является предпочтительным по сравнению с использованием адаптеров 002КР, 022КР или 022КРН.

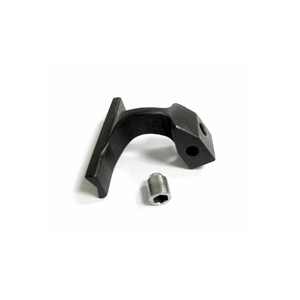

Т-образные адаптеры кисти руки 001КР и 002КР предназначены для измерений локальной вибрации 1-компонентными (001КР) и 3-компонентными (002КР) вибродатчиками. Шейка адаптера зажимается между средним и безымянным пальцами оператора.

Три посадочных места на адаптере 001КР в ортогональных направлениях позволяют ориентировать 1-компонентный датчик нужным образом.

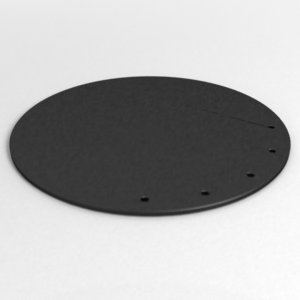

Жесткие диски 001ОТ и 002ОТ предназначены для измерений общей вибрации, передающейся через жесткое плоское сиденье. Вибродатчик устанавливается на поверхности жесткого диска. Диск 002ОТ имеет только резьбовые отверстия для крепления вибродатчика. Поэтому он преимущественно используется для установки 3-координатных преобразователей. Диск 001ОТ имеет дополнительный кубический элемент с тремя отверстиями в ортогональных направлениях. Поэтому его можно использовать для измерений вибрации 1-компонентными датчиками.

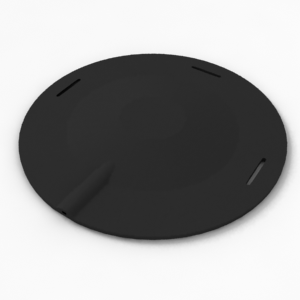

Полужесткий диск 003РД предназначен для измерений общей вибрации на сиденье с помощью акселерометра АР2082М или 1V151HC-10(-100) или AP2038Р-10 или аналогичных. Конструкция диска обеспечивает быструю установку и демонтаж.

PDF icon ПКДУ.411100.001.024РЭ_v001.pdf

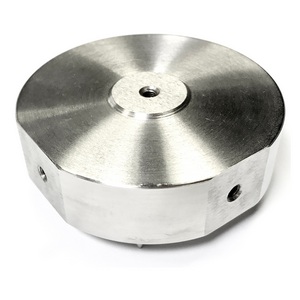

Платформа напольная 004ОП предназначена для измерений вибрации на полу. Платформа имеет три взаимно-перпендикулярных резьбовых отверстия. Центральное резьбовое отверстие предназначено для крепления 3-компонентных вибродатчиков, а также для измерений вертикальной вибрации 1-компонентным датчиком. Боковые резьбовые отверстия предназначены для измерения горизонтальной вибрации 1-компонентными вибродатчиками.

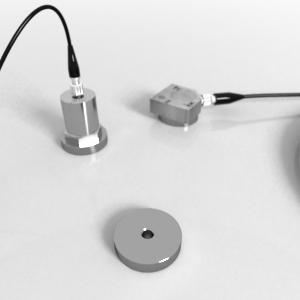

Магнит АМ01 предназначен для крепления вибродатчиков к металлическим намагничиваемым поверхностям. Магнит соединяется с вибродатчиком с помощью резьбовой шпильки.

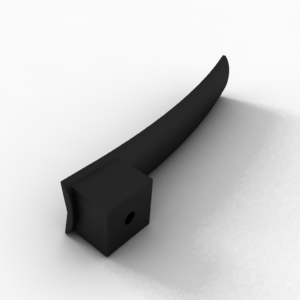

Адаптер 022КРН предназначен для измерения локальной вибрации, передающейся на ладони человека от рукоятки ручного инструмента. Тело адаптера устанавливают между рукояткой инструмента и ладонью, а его посадочное место располагают между большим и указательным пальцами.

Адаптер снят с производства и не входит в комплекты KIT-MAХ.

005ГР. Адаптер для установки на грунт датчика вибрации

Предлагаемый адаптер 005ГР служит для установки вибропреобразователя на грунт. Он представляет из себя заостренный железный стержень длиной около 35 см и массой 1,05 кг. В верхней части стержня закреплены три пластины, которые составляют уголок. В каждой пластине есть шпилька для крепления датчика. Такая конструкция монтажной площадки позволяет проводить измерения при помощи трехканального датчика или с одновременным использованием трех одноканальных датчиков. Жесткая конструкция монтажной  площадки обеспечивает отсутствие резонансов в диапазоне частот анализа вибрации согласно МИ ПКФ-16-029 и ГОСТ Р 53964-1010. Длина части стержня, находящейся в земле при измерениях, составляет 30 см, что обеспечивает жесткую механическую связь с грунтом.

Image icon 005ГР c Экофизикой в грунте

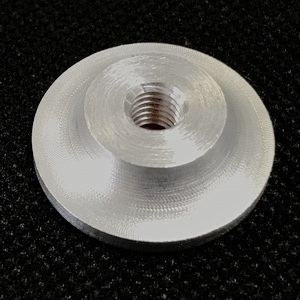

Монтажная площадка однопозиционная ММ-01-ОКТ предназначена для установки вибропреобразователей на вертикальные, горизонтальные и наклонные поверхности. ММ-01-ОКТ имеет одно резьбовое отверстие под винт или шпильку М5.

Площадка клеится к поверхности цианакрилатным или эпоксидным клеем.

Площадка предусматривает единственный способ позиционирования вибропреобразователя, поэтому в случае её использования для крепления 1-компонентных вибродатчиков будет обеспечено измерение только одной компоненты вибрации, перпендикулярной к плоскости поверхности.

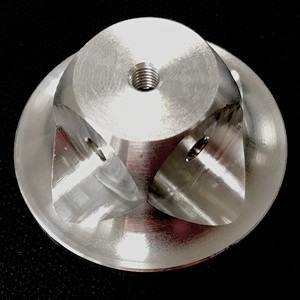

Площадка монтажная многопозиционная МП-03-ОКТ предназначена для измерения вибрации на вертикальных, горизонтальных или наклонных поверхностях. Площадка имеет 5 резьбовых отверстий (одно центральное и четыре боковых) под винт или шпильку М5. Центральное резьбовое отверстие предназначено для крепления 3-компонентных или 1-компонентных вибродатчиков.

Боковые резьбовые отверстия предназначены для крепления 1-компонентных вибродатчиков, при котором ось чувствительности была бы параллельна вибрирующей поверхности. Боковые отверстия допускают установку датчиков   диаметром не более 22 мм с верхним выводом кабеля (к примеру AP2099-100-02, 1V101TB-100 или 1V102TB-100).

Площадка клеится к поверхности цианакрилатным или эпоксидным клеем.

Масса площадки без вибропреобразователей и шпилек - не более 50 грамм.

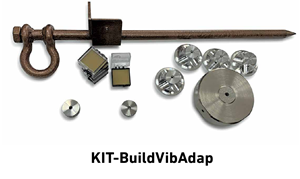

Комплект адаптеров для строительной виброметрии KIT-BuildVibAdap

Комплект принадлежностей для монтажа акселерометров на грунт, стены, горизонтальные
поверхности включает в себя:

  • адаптер стержневой для установки на грунт 005ГР
  • места монтажные клеевые МП-03-ОКТ - 4 шт.
  • платформа напольная 004ОП
  • магниты установочные АМ-01-ОКТ – 3 шт.
  • комплект мастики восковой AW01
