Экофизика-110А. Комплекты

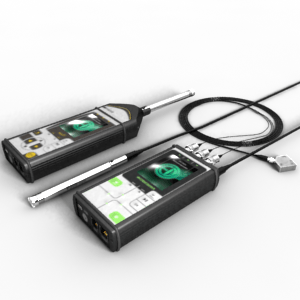

Типовые комплекты прибора Экофизика-110А (Исполнение 110А-Белая)

Прибор Экофизика-110А выпускается в двух исполнениях ("HF-Белая" и "110А-Белая"). В данной статье идет речь об исполнении "110А-Белая", в котором прибор оснащен одноканальным измерительным модулем с акустическим конусом.

Все измерительно-программные модули данного прибора объединены в три группы: "Инженерная Акустика ЭФБ-110А", "Санитарная акустика ЭФБ-110А", "Цифровые преобразователи DIN".

Типовые комплекты для данного исполнения различаются наборами измерительно-программных модулей (режимов измерения) и дополнительными принадлежностями.









Классика-БИ. Типовой комплект

Комплект Классика-БИ  прибора Октава-111 - это экономичное решение для лицензиатов ФСТЭК или соискателей, занимающихся акустическими измерениями в сфере информационной безопасности.

Прибор предназначен для измерений уровня звука и звукового давления в слышимом диапазоне частот.

Комплект Классика-БИ включает в себя:

  • измерительно-индикаторный блок Октава-111,
  • микрофон ВМК-205 или МК-265 номинальной чувствительностью 50 мВ/Па и неравномерностью АЧХ не более 1 дБ в диапазоне 100 - 11200 Гц с предусилителем Р200,
  • удлинительный микрофонный кабель,
  • сумку, зарядное устройство, два комплекта аккумуляторов, интерфейсный USB кабель,
  • руководство по эксплуатации, паспорт с отметкой о поверке.

Комплект может быть дооснащён дополнительным оборудованием.

  • штатив-тренога с прищепкой-держателем для микрофона
  • ветрозащита

Базовый-110А, Базовый-110АВ1. Типовые комплекты

Комплект Базовый-110А прибора Экофизика-110А (исполнение "110А-Белая") - это экономичное решение для лабораторий, занимающихся измерениями шума на территории, а также в помещениях жилых и общественных зданий при изысканиях, контроле санитарно-защитных зон, производственном контроле. Комплект Базовый-110АВ1 оснащается дополнительным вибропреобразователем и может использоваться также для гигиенических исследований вибрации.

В комплект входят:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая",
  • предусилитель микрофонный Р200,
  • микрофон свободного поля (тип микрофона уточняется при заказе),
  • 1-компонентный вибропреобразователь с адаптером 110A-IEPE (только для комплекта Базовый-110АВ1),
  • набор измерительных программ "Санитарная акустика ЭФБ-110А",
  • сумка,
  • зарядное устройство, два комплекта аккумуляторов, руководство по эксплуатации
  • поставляется с первичной поверкой

Комплект ЭкоАкустика-110А

Типовой комплект  ЭкоАкустика-110А содержат все возможные наборы измерительных программ, совместимых с платформой Экофизика-110А (исполнение "110А-Белая").

Состав комплекта:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая" ,
  • предусилитель микрофонный Р200,
  • микрофон свободного поля (тип микрофона уточняется при заказе),
  • набор измерительных программ "Санитарная акустика ЭФБ-110А",
  • набор измерительных программ "Инженерная акустика ЭФБ-110А",
  • Набор измерительных программ "Цифровые измерители DIN",
  • сумка,
  • зарядное устройство, два комплекта аккумуляторов, руководство по эксплуатации
  • поставляется с первичной поверкой

Изыскатель-110А, Изыскатель-110АВ-1. Типовые комплекты

Комплект Изыскатель-110А прибора Экофизика-110А (исполнение "110А-Белая") ориентирован на лаборатории, работающие в  области изысканий и проектирования. Комплект позволяет измерить все нормируемые показатели шума, инфразвука и ультразвука, напряженности электрических и магнитных полей индустриальных частот (до 48 кГц). Комплект Изыскатель-110АВ-1 кроме вышеперечисленных измерений позволяет измерять вибрацию, в. том числе в помещениях жилых и общественных зданиях.

В состав комплекта входят  первичные преобразователи, удлинительные кабели, ветрозащита и другие принадлежности, предназначенные для работы в полевых условиях.

При необходимости комплект может быть дооснащен принадлежностями для измерения вибрации и других показателей окружающей среды.

В комплект входят:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая",
  • предусилитель микрофонный Р200,
  • микрофон свободного поля (тип микрофона уточняется при заказе),
  • набор измерительных программ "Санитарная акустика ЭФБ-110А",
  • антенны измерительные П6-70 и П6-71,
  • удлинительный микрофонный кабель (EXC005R), тренога с держателем микрофона (TRP001R),
  • однокомпонентный датчик вибрации, адаптер 110А-IEPE, платформа 004ОП, адаптер для установки на грунт 005ГР (только для комплекта Изыскатель-110АВ-1)
  • ветрозащита, измерительная сумка-чехол, портативный внешний аккумулятор с солнечной батареей,
  • сумка-кофр,
  • зарядное устройство, два комплекта аккумуляторов, руководство по эксплуатации,
  • поставляется с первичной поверкой.

Тишина. Типовой комплект

Комплект Тишина прибора Экофизика-110А (исполнение "110А-Белая") ориентирован на лаборатории, работающие в области аттестации помещений на предмет защищённости информации от утечек по виброакустическому и иным каналам. Комплект позволяет измерять уровни звукового давления и уровни виброускорения в речевом диапазоне частот, а также уровни напряжения в режиме селективного вольтметра.

Прибор позволяет производить спектральный анализ (1/1-, 1/3-, 1/12-октавы,  БПФ) в полосе частот до 45 кГц.

Кроме виброакустических первичных преобразователей (микрофонов и акселерометров) в комплект входят малошумящий предусилитель Р302 (позволяет измерить сверхнизкие уровни напряжения) и адаптер прямого входа OCT-110-DIR. Эти принадлежности позволят использовать Экофизику-110А в качестве анализатора спектра (например, в режиме селективного микро- и нановольтметра) при подключении к ней измерительных токосъёмников, пробников напряжения и иных преобразователей: в этих случаях у нас предусмотрена услуга совместной калибровки Экофизики с преобразователями.

В комплект Тишина входит миниатюрный акселерометр 1V104HA-100 массой 2 г.

ЭКОФИЗИКА-110А  имеет интересную функцию "Диспетчер датчиков". Благодаря этой функции вы можете в одном и том же режиме измерений переключаться между настройками различных датчиков без перекалибровки прибора.

При необходимости комплект может быть дооснащён токосъёмником ТИ2-1, пробником напряжения ПН-102 (с поверкой и совместной калибровкой с Экофизикой-110А, штативами для установки микрофонов, специальным ПО для работой с телеметрией данных и файлами записи, интерфейсными адаптерами телеметрии (как кабельными, так и беспроводными) и иными принадлежностями.

Параметры измерения напряжения в режиме "Микровольтметр MIC" (селективный микровольтметр):

  1.  Диапазон частот: 2 - 45000 Гц
  2.  Верхняя граница диапазона измерений:
    •  Без  усилителя в тракте (подача сигнала на вход через OCT-110-DIR): 10 В СКЗ
    •  С малошумящим усилителем в тракте: 0.5 В СКЗ.
  3.  Нижняя  граница диапазона измерений с шириной  полосы  пропускания измерительного фильтра 1 Гц:
    1. Без  усилителя в тракте (подача сигнала на вход через OCT-110-DIR):
      •  На частоте 125 Гц -  100 нВ
      •  На частоте 1000 Гц - 100 нВ
      •  На частоте 8000 Гц - 100 нВ
    2.  С малошумящим усилителем в тракте:
      •  На частоте 125 Гц - 20 нВ
      •  На частоте 1000 Гц - 20 нВ
      •  На частоте 8000 Гц - 4 нВ
  4. Ширина  полосы  пропускания полосового фильтра: переключаемая; выбирается  из  набора  1.0 Гц, 1.5 Гц, 2.2 Гц, 3.3 Гц, 4.7 Гц, 6.8 Гц,  10  Гц, 15 Гц, 22 Гц, 33 Гц, 47 Гц, 68 Гц, 100 Гц
  5. Пределы погрешности определения среднеквадратичного значения в диапазоне 10 Гц – 45 кГц: не более +/-0,2 дБ.
  6. Спектральная  плотность  собственных шумов измерителя  Экофизика-110А в диапазоне  частот 100 - 11200 Гц: не более 20 нВ/√Гц

В комплект входят:

  • одноканальный измерительно-индикаторный блок Экофизика-110А,
  • набор измерительно-программных модулей "Санитарная акустика ЭФБ-110А" (включает в себя режим ЭкоЗвук),
  • набор измерительно-программных модулей "Инженерная акустика ЭФБ-110А" (включает в себя режимы 1/3-октавного анализатора и Селективного микровольтметра),
  • микрофонный предусилитель Р200,
  • микрофонный капсюль номинальной чувствительностью 50 мВ/Па с неравномерностью АЧХ не более 1,0 дБ в диапазоне частот 100 - 11200 Гц,
  • однокомпонентный вибропреобразователь 1V104HA-100 номинальной чувствительностью 10 мВ/(м/с2), неравномерностью АЧХ не более 10% в диапазоне частот 100 - 11200 Гц, с адаптером 110A-IEPE,
  • удлинительный шлейфовый микрофонный кабель КШМ-5 длиной 5 м,
  • малошумящий усилитель Р302,
  • адаптер прямого входа OCT-110-DIR,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт,
  • первичная поверка.

Тишина-Лайт. Типовой комплект

Комплект Тишина-Лайт прибора Экофизика-110А (исполнение "110А-Белая") ориентирован на лаборатории, работающие в области аттестации помещений на предмет защищённости информации от утечек по виброакустическому каналу. Комплект позволяет измерять уровни звукового давления и уровни виброускорения в речевом диапазоне частот.

Для размещения микрофона в труднодоступных местах в комплект включен удлинительный шлейфовый микрофонный кабель КШМ-5, который не препятствует закрытию дверей и окон.

Для удобства измерения вибрации в слышимом диапазоне частот предусмотрена специальная дополнительная калибровка режима "ЭкоЗвук" для вибропреобразователя.

При необходимости комплект может быть дооснащён до комплекта "Тишина" или по возможности другим дополнительным оборудованием по запросу.





Состав комплекта:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая",
  • набор измерительных программ "Санитарная акустика ЭФБ-110А" (включает режим ЭкоЗвук),
  • микрофонный предусилитель Р200,
  • микрофонный капсюль номинальной чувствительностью 50 мВ/Па с неравномерностью АЧХ не более 1,0 дБ в диапазоне частот 100 - 11200 Гц,
  • однокомпонентный вибропреобразователь 1V104HA-100 номинальной чувствительностью 10 мВ/(м/с2), неравномерностью АЧХ не более 10% в полосе частот 100 - 11200 Гц, массой 2 г,
  • адаптер 110A-IEPE,
  • удлинительный шлейфовый микрофонный кабель КШМ-5 длиной 5 м,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт,
  • первичная поверка.

П3-81-ЭКО. Типовой комплект

Комплект П3-81-ЭКО предназначен для измерения сильных индустриальных электрических и магнитных полей: постоянных магнитных полей до 50 мТл, электрических полей частоты 50 Гц (промчастоты) до 100 кВ/м, магнитных полей частоты 50 Гц (промчастоты)  до 35 мТл, переменных электрических и магнитных полей в диапазоне частот 10-30 кГц.

Состав комплекта:

  • одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая),
  • антенны измерительные магнитные и электрические П6-70, П6-71,
  • цифровой измерительный преобразователь П3-81-02,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководства по эксплуатации, паспорта,
  • аттестованные методики измерений МИ ПКФ-16-038, МИ ПКФ-16-039 и Сборник №3,
  • набор измерительно-программных модулей "Санитарная виброакустика",
  • набор измерительно-программных модулей "Цифровые измерители DIN",
  • поставляется с первичной поверкой.

Набор измерительных программ "Инженерная акустика ЭФБ-110А"

Инженерная Акустика ЭФБ-110А - это типовой набор измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "110А-Белая".

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "110А-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Инженерная Акустика ЭФБ-110А"

Измерительная программа

Количество каналов

Измеряемые величины Рекомендации по применению
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиеническая оценка, сопоставление с санитарными, строительными и иными техническими нормативами, инженерные изыскания и общетехнические измерения акустических показателей
1/3-октавный анализатор MIC 1

1/3-октавные спектры 0,8 Гц - 20 кГц;

1/3-октавные спектры с экранной частотной коррекцией;

1/1-октавные спектры 1 Гц - 16 кГц (синтезированные)

Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
1/12-октавный анализатор MIC 1 1/12-октавные спектры 102,9 Гц до 9716 Гц Инженерные и метрологические измерения
Микровольтметр MIC 1 Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц  до 100 Гц в диапазоне до 48 кГц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
БПФ-анализатор MIC 1 Узкополосный спектральный анализ в полосе частот  до 48 кГц Анализ шума и вибраций механизмов и машин
П6-70 ЭФБ-110А,
П6-71 ЭФБ-110А
1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных измерительных антенн, для последующего расчета напряженности переменного  магнитного поля или магнитной индукции в различных нормируемых полосах частот ниже 48 кГц Измерения напряженности магнитного и электрического поля промчастоты и в диапазоне до 48 кГц при подключении антенн П6-70 и П6-71

Набор измерительных программ "Санитарная акустика ЭФБ-110А"

Санитарная акустика ЭФБ-110А - это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "110А-Белая".

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "110А-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Санитарная акустика ЭФБ-110А"

Измерительно-программный модуль

Количество каналов

Измеряемые величины Рекомендации по применению
ЭкоЗвук ЭФБ-110А 1

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I,  1с, эквивалентные  (Leq) и пиковые  (Pk) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц.

Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G

Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений

Общая вибрация ЭФБ-110А 1

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-110А 1

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц

Измерения локальной вибрации
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций механизмов
П6-70 ЭФБ-110А,
П6-71 ЭФБ-110А
1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных измерительных антенн, для последующего расчета напряженности переменного  магнитного поля или магнитной индукции в различных нормируемых полосах частот ниже 48 кГц Измерения напряженности магнитного и электрического поля промчастоты и в диапазоне до 48 кГц при подключении антенн П6-70 и П6-71

Цифровые измерители DIN. Набор измерительных программ

Набор "Цифровые измерители DIN" состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.

Примечание 1.  Для прибора Экофизика-110А в исполнении "110А-Белая" набор "Цифровые измерители DIN" не содержит программы из папки ОКТАФОН-110.

Примечание 2.  Для прибора Экофизика-110В в исполнении "110В-Белая" набор "Цифровые измерители DIN" не содержит программы из папки 110-IEPE-DIN.

Примечание 3. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнениях "110А-Белая" и "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio,  а прибор Экофизика-110В в исполнении "110В-Белая" содержит программу Регистратор сигналов.

Состав набора "Цифровые измерители DIN"

Измерительно-программный модуль Цифровой преобразователь

Количество каналов

Измеряемые величины Рекомендации по применению

П3-80-ЕH500

П3-80-ЕН500 1

Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц

Санитарно-эпидемиологические исследования, контроль качества
П3-80-Е300,
П3-80-Е400

Напряженность магнитного поля  в различных полосах частот в диапазоне от 5 Гц до 400 кГц

П3-80-Н300,
П3-80-Н400
П3-80-Е П3-80-Е 1 Напряженность электростатического поля Санитарно-эпидемиологические исследования, контроль качества
П3-81





П3-81-01





6

Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-01
П3-81-02 6 Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-02
Экотерма-1 Экотерма-1-DIN 4 Температура, влажность, индекс ТНС и др. Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
ТТМ-2-04 ТТМ-2-04-DIN 2 Скорость и температура потока воздуха Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
Эколайт-DIN Эколайт-01-DIN 2 Освещенность, яркость и коэффициент пульсаций Измерения показателей световой среды
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц.

Статистика процентилей Ln для корректированного ускорения

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Общая вибрация для 110-IEPE-DIN
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц.

Статистика процентилей Ln для корректированного ускорения

Измерения локальной вибрации
Локальная вибрация для 110-IEPE-DIN
ОКТАФОН-110

ОКТАФОН-110А-DIN


ОКТАФОН-110В-DIN

1

Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни  в октавных и третьоктавных полосах частот в диапазоне от 25 Гц до 20 кГц

Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений

ЭкоЗвук-DIN для ОКТАФОН-110
ОКТАФОН-110

ОКТАФОН-110А-DIN


ОКТАФОН-110В-DIN

1 Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр-DIN для ОКТАФОН-110

Комплект KIT-NoiseOutdoor

Комплект принадлежностей для измерений шума на улице KitNoiseOutdoor включает:

  • TRP001R.Штатив-тренога с микрофонным держателем (адаптером-прищепкой)
  • EXC005R. Кабель микрофонный удлинительный, 5 м
  • W2. Ветрозащита для 1/2" микрофона
  • BATT. Портативный внешний аккумулятор
  • ИС-110А. Защитная измерительная сумка-чехол


Принадлежности, поставляемые по дополнительному заказу для шумомеров и виброметров серий ОКТАВА и ЭКОФИЗИКА

АК-1000 Акустический калибратор 1 класса; применяется для калибровки шумомеров с 1/2-дюймовыми и 1/4-дюймовыми микрофонами
КВ-160 Портативный виброкалибратор: применяется для оперативной проверки вибрационных измерительных каналов
W2 Ветрозащита для 1/2-дюймовых микрофонов. Применяется при измерениях шума в условиях воздушных потоков до 5 м/с
EXCXXXR Удлинительный микрофонный кабель (XXX - длина в метрах). Применяется для установки микрофона на удалении от индикаторного блока и оператора
КШМ-5 Шлейфовый (плоский) микрофонный кабель, 5 м
TRP001R Тренога для установки шумомера или микрофона
KitNoiseOutdoor Комплект принадлежностей для измерений шума на улице

Заряд-222

Заряд-444

Комплект для защиты прибора при длительных измерений шума и вибрации - защитный кейс, внешний аккумулятор
KIT-MA4 Комплект установочных адаптеров для 3-компонентных датчиков вибрации с резиновым диском
ИС-110А Сумка-чехол  для приборов Экофизика и Октава
Кофр Октава Укладочный квадратный кофр (30х30х15 см) для приборов Октава и Экофизика
