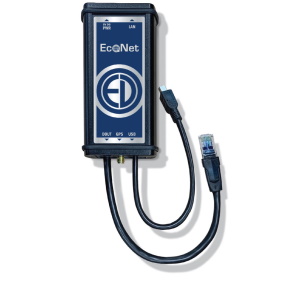

Адаптер-коммуникатор EcoNet

Подключаем Экофизику к компьютерным сетям и интернет

Адаптер-коммуникатор EcoNet предназначен для подключения приборов серии Экофизика (Белая) к локальным компьютерным сетям или к интернет-сети для удаленной работы в режиме онлайн или для построения распределённых сетей синхронно работающих измерительных приборов.

EcoNet открывает для серийно производимых приборов Экофизика принципиально новые измерительные возможности: позволяет превратить любую "Белую" Экофизику в онлайн-пункт мониторинга, синхронно записывать сигналы временных форм звука и вибрации без кабельного соединения.

С технической точки зрения EcoNet является преобразователем интерфейса DOUT в интерфейс Ethernet. Адаптер EcoNet получает питание через интерфейс PoE либо от внешнего источника питания 5В и обеспечивает питание прибора, телеметрию которого он передаёт.

Если с помощью EcoNet прибор подключается к сети Интернет, то для взаимодействия с прибором используется учётная запись  запись на сервере monit.octava.info. Это позволяет организовать пункты длительного непрерывного автоматизированного мониторинга любых показателей, измеряемых этими приборами в ручном режиме.

Другая важная возможность, которую добавляет EcoNet  при работе с Экофизиками - построение синхронных распределённых измерительных сетей. Так, например, две серийно производимые четырёхканальные Экофизки-110А в конфигурации HF-L, можно объединить в единую восьмиканальную систему. Причем между Экофизиками может даже не быть кабельной связи (синхронизация через точное время с GPS/ГЛОНАСС спутников). Такие распределённые системы получаются более дешёвыми и гибкими, чем классические многоканальные системы. При наличии опции GPS в адаптере возможна синхронизация записей не только с приборов серии Экофизика, подключенных через адаптер, но и с многоканальных модулей Экофизика-500.



Функциональные возможности
  • Онлайн-трансляция телеметрии измерений на удаленный ПК через локальную компьютерную сеть
  • Передача результатов измерений через интернет на облачный сервер мониторинга с возможностью контроля данных в реальном времени и скачивание их.
  • Обеспечение удаленного управления приборами серии Экофизика
  • Обеспечение синхронной записи временных форм сигналов несколькими приборами в единой сети
Особенности
  • Возможность подключения к серийно выпускаемым приборам серий Экофизика-110А и Экофизика-111В для обеспечения передачи данных в интернет без компьютера
  • Питание через PoE или через порт USB от источника 5В
  • Малые размеры и прочный металлический корпус

Технические характеристики EcoNet

  • Количество каналов DOUT: 1
  • Подключение к прибору: DOUT для передачи данных + USB для питания прибора
  • Подключение к сети или интернет: Ethernet c управляемыми сетевыми конфигурациями
  • Питание: PoE Ethernet 24 В или USB 5 В
  • Канал беспроводной синхронизации при работе в распределённой сети: GPS
  • Материал корпуса: алюминиевый сплав
  • Размеры: 115х155х35 мм
  • Масса: 175 г

Поддерживаемые приборы:

  • ЭКОФИЗИКА-110А (исполнения 110А, HF-L, HF),
  • ЭКОФИЗИКА-110В (Белая),
  • ЭКОФИЗИКА-111В
  • Экотерминал с подключенными цифровыми датчиками

Варианты пользовательских интерфейсов для взаимодействие с подключенным через EcoNet приборами:

  • ПО Signal+Ultima (подключение через локальную сеть)
  • ПО Signal+RTD (подключение через локальную сеть)
  • web-интерфейс учётной записи monit.octava.info (подключение через интернет)
  • ПО SdtUtil (подключение через локальную сеть, при работе в режиме синхронной записи временных форм в рамках распределённой измерительной системы)

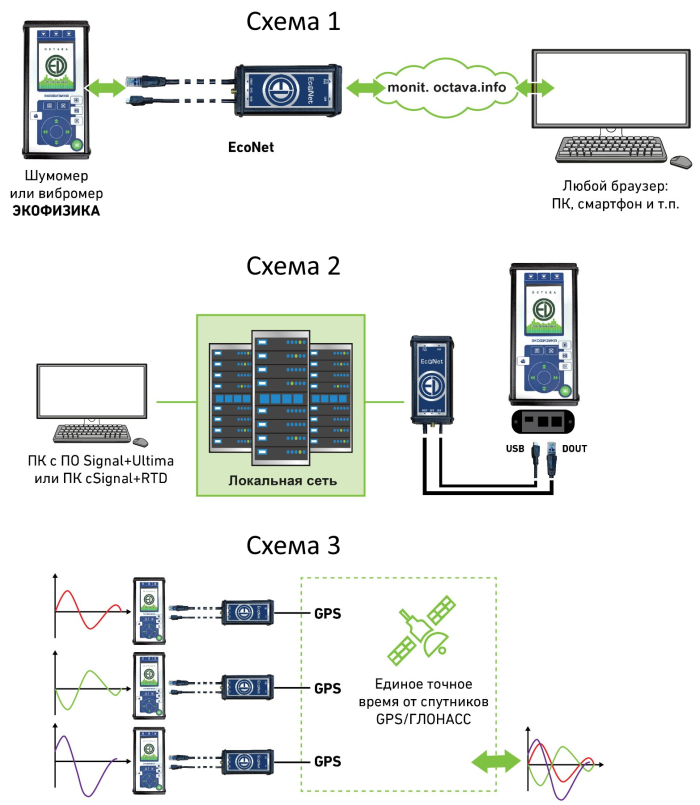

Варианты использования EcoNet

Адаптер-коммуникатор EcoNet позволяет:

• организовывать автономные портативные пункты мониторинга шума или вибрации на базе серийных приборов с передачей результатов онлайн через сотовую сеть (схема 1);

• управлять удалённым от рабочего места прибором через существующую локальную сеть без необходимости прокладывать дополнительные кабельные линии (схема 2);

• организовывать распределённые синхронные многоканальные измерительные сети на базе серийных приборов – так, как если бы измерения во всех точках проводились бы единой многоканальной системой (схема 3).
