ТР ТС 031/2012. Контроль шума сельскохозяйственных и лесохозяйственных тракторов

Подтверждение соответствия обязательным техническим требования

Обязательные технические требования к сельскохозяйственным и лесохозяйственным тракторам приведены в технических регламентах Таможенного союза "О безопасности машин и оборудования (ТР ТС 010/2011)" и О безопасности сельскохозяйственных и лесохозяйственных тракторов и прицепов к ним" (ТР ТС 031/2012)". Нормативные требования и методы контроля обоих техрегламентов практически совпадают. В этой статья мы подробно рассмотрим подтверждение соответствия сельскохозяйственных и лесохозяйственных тракторов требованиям к шуму ТР ТС 031/2012.

Эти требования и методы их контроля приведены в Приложении 4 к ТР ТС 031/2012 и касаются трех характеристик тракторов:

Устройства звуковой сигнализации
  • ГОСТ 12.2.019-2005 (требования и методы контроля)
  • ГОСТ 12.2.102-89 (требования)
Внешний шум
  • ГОСТ Р 51920-2002 (требования и методы контроля)
  • ГОСТ 12.2.019 (требования)
  • ГОСТ 12.2.002 (методы контроля)
Шум на рабочем месте
  • ГОСТ 12.2.019-2005
  • ГОСТ 12.2.102-89
  • ГОСТ 12.2.002-91

Стандарты, содержащие требования и методы контроля шума тракторов для подтверждения соответствия техрегламента ТР ТС 031/2012

Приложение 4 к техническому регламенту Таможенного союза "О безопасности сельскохозяйственных и лесохозяйственных тракторов и прицепов к ним" (ТР ТС 031/2012)

Таблица 4.1 (выдержки) Перечень требований безопасности, предъявляемых к тракторам и прицепам

Характеристика или показатель трактора или прицепа Элемент настоящего ТР ТС или обозначение стандарта или Правил ЕЭК ООН, устанавливающих требования к характеристике или показателю  Элемент настоящего ТР ТС или обозначение стандарта или Правил ЕЭК ООН, устанавливающих методы контроля
5 Устройства звуковой сигнализации

ГОСТ 12.2.019-2005 - отменен в РФ! : с 01.07.2017 заменен
ГОСТ 12.2.019-2015 ССБТ. Тракторы и машины самоходные сельскохозяйственные. Общие требования безопасности

ГОСТ 12.2.102-89 - отменен в РФ: с 01.01.2015 заменен
ГОСТ 12.2.102-2013  ССБТ. Машины и оборудование лесозаготовительные и лесосплавные, тракторы лесопромышленные и лесохозяйственные. Требования безопасности, методы контроля требований безопасности и оценки безопасности труда

ГОСТ 12.2.019-2005 (с 01.07.2017 действует ГОСТ 12.2.019-2015)
6 Внешний шум

ГОСТ Р 51920-2002 Тракторы сельскохозяйственные и лесохозяйственные. Внешний шум. Нормы и методы оценки

ГОСТ 12.2.019-2005 - отменен в РФ! : с 01.07.2017 заменен
ГОСТ 12.2.019-2015 (см. выше)

ГОСТ Р 51920-2002

ГОСТ 12.2.002-91 ССБТ. Техника сельскохозяйственная. Методы оценки безопасности

50 Уровень звука на рабочем месте оператора  ГОСТ 12.2.019-2005 - отменен в РФ! : с 01.07.2017 заменен
ГОСТ 12.2.019-2015

ГОСТ 12.2.102-89 - отменен в РФ: с 01.01.2015 заменен
ГОСТ 12.2.102-2013

ГОСТ 12.2.002-91

ГОСТ 12.2.102-89 - отменен в РФ: с 01.01.2015 заменен
ГОСТ 12.2.102-2013



Таблица 4.2 (выдержки) Перечень требований безопасности, предъявляемых к тракторам специального назначения

Характеристика или показатель трактора или прицепа Элемент настоящего ТР ТС или обозначение стандарта или Правил ЕЭК ООН, устанавливающих требования к характеристике или показателю  Элемент настоящего ТР ТС или обозначение стандарта или Правил ЕЭК ООН, устанавливающих методы контроля
5 Устройства звуковой сигнализации

ГОСТ 12.2.019-2005 - отменен в РФ! : с 01.07.2017 заменен
ГОСТ 12.2.019-2015 ССБТ. Тракторы и машины самоходные сельскохозяйственные. Общие требования безопасности

ГОСТ 12.2.102-89 - отменен в РФ: с 01.01.2015 заменен
ГОСТ 12.2.102-2013  ССБТ. Машины и оборудование лесозаготовительные и лесосплавные, тракторы лесопромышленные и лесохозяйственные. Требования безопасности, методы контроля требований безопасности и оценки безопасности труда

ГОСТ 12.2.019-2005 (с 01.07.2017 действует ГОСТ 12.2.019-2015)
6 Внешний шум

ГОСТ Р 51920-2002 Тракторы сельскохозяйственные и лесохозяйственные. Внешний шум. Нормы и методы оценки

ГОСТ 12.2.019-2005 - отменен в РФ! : с 01.07.2017 заменен
ГОСТ 12.2.019-2015 (см. выше)

ГОСТ Р 51920-2002

ГОСТ 12.2.002-91 ССБТ. Техника сельскохозяйственная. Методы оценки безопасности

36 Уровень звука на рабочем месте оператора  ГОСТ 12.2.019-2005 - отменен в РФ! : с 01.07.2017 заменен
ГОСТ 12.2.019-2015

ГОСТ 12.2.102-89 - отменен в РФ: с 01.01.2015 заменен
ГОСТ 12.2.102-2013

ГОСТ 12.2.002-91

ГОСТ 12.2.102-89 - отменен в РФ: с 01.01.2015 заменен
ГОСТ 12.2.102-2013



Как проверить звуковую сигнализацию трактора?

Звуковая сигнализация трактора - это одна из характеристик, которую проверяют на соответствие требованиям технического регламента ТР ТС 031/2012.

Требования к ней установлены в стандартах ГОСТ 12.2.019-2015  (заменил с 01.07.2017 ГОСТ 12.2.019-2005) и ГОСТ 12.2.102-2013 (заменил с 01.01.2015 ГОСТ 12.102-89)/

В ГОСТ 12.2.102-2013 дано достаточно расплывчатое требование:

- Машины и тракторы должны иметь звуковой сигнал с уровнем звука не менее 110 дБА (п.4.3.3).
Здесь неясно, на каком расстоянии должен достигаться такой уровень звука

В ГОСТ 12.2.019-2015 требование сформулировано значительно более четко:

- Уровень звука сигнала должен быть в пределах от 93 дБА до 112 дБА на расстоянии 7 м перед машиной и на высоте 0,5...1,5 м от установочной поверхности.

Не стоит считать, что допускаемый ГОСТ 12.2.09 уровень звука 93 дБА противоречит требованиям ГОСТ 12.2.102, ведь эти 93 дБА должны быть получены на расстоянии 7 м перед машиной.

Попутно заметим, что в соответствии с действующим санитарным законодательством запрещается пребывание людей в зонах с уровнем звука выше 110 дБА (на характеристике шумомера S - "медленно"), см. СанПиН 2.2.4.3359-16. Поэтому при проведении  испытании звуковой сигнализации трактора необходимо исключить пребывание персонала в потенциально опасных зонах и обеспечить персонал, участвующий в измерениях, средствами индивидуальной защиты.

Рекомендации по проверке звуковой сигнализации трактора

1. Трактор устанавливается на равной площадке на удалении от отражающих поверхностей. Хотя в ГОСТ 12.2.019 и ГОСТ 12.2.102 не содержатся прямые указания по месту измерения шума звуковой сигнализации, целесообразно руководствоваться теми же принципами, которые действуют для оценки внешнего шума трактора: место для измерения шума должно представлять собой открытое пространство, крупные отражающие поверхности (здания, другие машины, лесные посадки) должны быть расположены на расстоянии не менее 50 м от объекта испытаний и измерительного микрофона (ГОСТ 12.2.002, п.2.2.11.5.1)

2. Измерения звуковой сигнализации проводят при заглушенном двигателе трактора.

3. Микрофон на удлинительном кабеле (предпочтительно) или непосредственно сам шумомер устанавливают на штатив на расстоянии 7 м от машины на высоте 0,5-1,5 м от установочной поверхности; микрофон должен быть направлен на машину. В качестве шумомера рекомендуем использовать приборы ОКТАВА-111, Экофизика-110А (режим "Экозвук").

4. При измерении в ручном режиме запускают шумомер за 10-15 с до подачи акустического сигнала; после подачи сигнала фиксируют показания для уровней звука LAS,,max (максимальный корректированный по A уровень звука на временной характеристике S). Рекомендуется повторить измерение не менее 3 раз. Если разность показаний менее 2 дБ, то за результат принимают среднее арифметическое. Если разность показаний выше, следует повторить серию из трех измерений и за результат принять среднее арифметическое всех измерений. Если измерения выполняют прибором Экофизика-110А в режиме "Групповая запись", то оператор имеет возможность сразу увидеть на экране прибора результаты всех испытаний, среднее арифметическое и стандартное отклонение (стандартную неопределенность по типу A).

5. Вместо ручных измерений (п.4) удобно выполнять испытание с автоматической записью в файл (Автозамер, Мультизапись) с последующей обработкой на компьютере программой Signal+3G.

6. Проверку чувствительности измерительного тракта следует выполнять с помощью акустического калибратора, например, АК-1000

Внимание: калибраторы Защита-К не рекомендованы к применению с приборами Экофизика-110А, Октава-111.

Требования и методы контроля внешнего шума трактора

Внешний шум тракторов включен в перечень характеристик технического регламента ТР ТС 031/2012 под номером 6 (Приложение 4).

Внешний шум: уровень звука, производимого движущимся или неподвижным трактором с работающим двигателем в открытом пространстве.

Требования к внешнему шуму сформулированы в ГОСТ Р 51920-2002 и ГОСТ 12.2.019-2005:

- Уровень звука внешнего шума не должен превышать:

  • 85 дБА - для тракторов с эксплуатационной массой (без балласта), не превышающей 1500 кг;
  • 89 дБА - для тракторов с эксплуатационной массой (без балласта), превышающей 1500 кг.

Проверка требований к внешнему шуму производится для движущегося и неподвижного трактора. Основная измеряемая величина - максимальный корректированный по A уровень звука с временной коррекцией S (медленно), LAS,max.

Рекомендации по испытаниям внешнего шума трактора

1. ГОСТ Р 51920-2002, п.6: Место проведения измерений шума - открытое свободное пространство, в котором расстояние до крупных отражающих шум поверхностей (сооружений, других машин, лесных посадок) должно быть не менее 50 м от испытуемого трактора и измерительных микрофонов.

Центральная часть поверхности этого пространства радиусом не менее 20 м должна иметь покрытие из бетона, асфальта или другого материала с подобными свойствами.

В центральной части пространства размечается измерительная площадка. Площадка должна быть очищена от сыпучих материалов, рыхлого снега и т.п.

Уровень шума звуковых помех окружающей среды, включая шум ветра, должен быть на 10 дБА меньше измеряемого шума трактора.



2. Рекомендуемые средства измерения: шумомеры ОКТАВА-111 или Экофизика-110А (с режимом измерения "Экозвук"), оснащенные удлинительными микрофонными кабелями, ветрозащитой и штативами, калибратор АК-1000.

3. До и после испытаний внешнего шума трактора проводят измерение шума звуковых помех (фона). Для этого микрофон устанавливают в центр измерительного участка на высоте (1,2+/-0,05) м с помощью штатива, шумомер настраивают в наиболее чувствительный диапазон шкалы и измеряют эквивалентный корректированный по A уровень звука. При этом около микрофона и объекта измерений не должно быть посторонних людей.

Измерение внешнего шума трактора при движении (ГОСТ Р 51920-2002, ГОСТ 12.2.002),

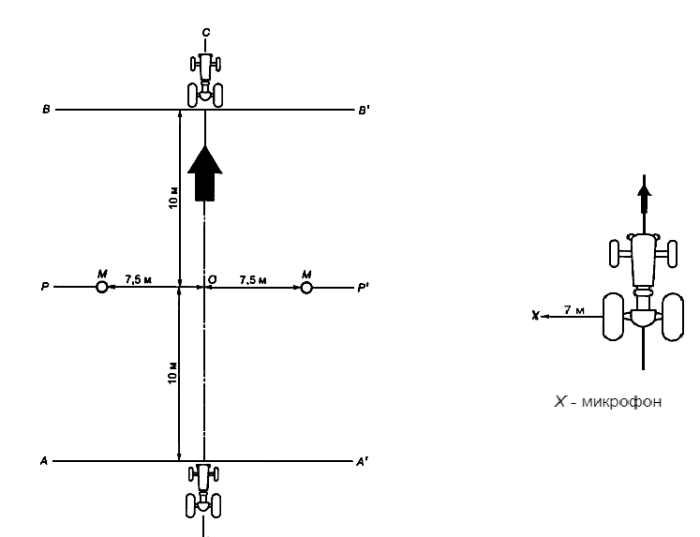

4. Микрофон устанавливают в центре измерительного участка (см. рисунок) на расстоянии 7,5 м от центральной линии траектории движения на высоте  (1,2+/-0,05) м.

5. Измерения запускают примерно за 5  секунд до пересечения трактором линии начала разгона (удалена на 10м от микрофона) и останавливают при пересечении задними колесами трактора линии конца разгона.

Разгон осуществляется от постоянной скорости ( равна 75% скорости на высшей транспортной передаче без нагрузки на крюке) быстрым переводом рычага (педали) в положение полной подачи топлива и поддерживается  до пересечения линии конца разгона задними колесами; в момент пересечения линии конца разгона  оператор быстро переводит рычаг подачи топлива в исходное положение.

Фиксируют показания максимального корректированного по A уровня звука с временной коррекцией S (медленно), LAS,max. Измерения повторяют не менее двух раз с каждой стороны трактора (при испытаниях по ГОСТ 12.2.002 - не менее трех раз с каждой стороны). Для ускорения испытаний можно использовать одновременно два шумомера, микрофоны которых устанавливают в соответствующие точки.

Полученные измерения считают действительными, если разность между последовательными измерениями, сделанными с одной и той же стороны трактора, не более 2 дБА (требование отсутствует в ГОСТ 12.2.002).

6.Вместо ручных измерений удобно выполнять испытание с автоматической записью в файл (Автозамер, Мультизапись) с последующей обработкой на компьютере программой Signal+3G.

7. За показатель уровня звука внешнего шума следует принимать максимальный из результатов измерений уровня звука с правой и левой сторон трактора

Измерение внешнего шума неподвижного трактора (ГОСТ Р 51920-2002)

8. Микрофон устанавливают на расстоянии 7м от ближайшей поверхности трактора (см. рисунок выше) на высоте  (1,2+/-0,05) м

9. Измерения проводят в течение не менее 10-15 с, при этом двигатель должен работать при положении регулятора частоты вращения, соответствующей максимальной мощности, а при отсутствии регуляторе - на частоте вращения коленвала,  составляющей 75% частоты вращения, указанной изготовителем, при которой двигатель развивает максимальную мощность.

Фиксируют показания максимального корректированного по A уровня звука с временной коррекцией S (медленно), LAS,max. Измерения повторяют не менее двух раз с каждой стороны трактора. Для ускорения испытаний можно использовать одновременно два шумомера, микрофоны которых устанавливают в соответствующие точки.

Полученные измерения считают действительными, если разность между последовательными измерениями, сделанными с одной и той же стороны трактора, не более 2 дБА.

Вместо ручных измерений удобно выполнять испытание с автоматической записью в файл (Автозамер, Мультизапись) с последующей обработкой на компьютере программой Signal+3G.

За показатель уровня звука внешнего шума следует принимать максимальный из результатов измерений уровня звука с правой и левой сторон трактора.

Контроль требований ТР ТС 031/2012 к шуму на рабочем месте оператора трактора

Требования технического регламента ТР ТС 031/2012 к шуму на рабочем месте установлены в ГОСТ 12.2.019 и ГОСТ 12.2.102

ГОСТ 12.2.102 предписывает при испытаниях лесохозяйственных тракторов применять требования к шуму на рабочем месте по ГОСТ 12.1.003. Вопрос применения ГОСТ 12.1.003-2014 при подтверждении требований технического регламента ТР ТС 010/2011 рассмотрен нами в статье "Измерение шума при подтверждении соответствия" (см. ссылку ниже). Примерно тот же самый подход можно рекомендовать и в случае техрегламента ТР ТС 031/2012.

Для сельскохозяйственных тракторов ГОСТ 12.2.019 содержит следующее требования:

Уровень звука на рабочем месте оператора тракторов и машин не должен превышать:

  • 86 дБА - при испытании без нагрузки;
  • 90 дБА - при испытании под нагрузкой.

На первый взгляд, может показаться, что указанные уровни существенно выше действующих гигиенических нормативов (СанПиН 2.2.4.3359-16). Однако это не так: ПДУ санитарных норм установлены для среднесменных эквивалентных уровней звука, а указанные выше значения - к максимальным корректированным по A уровням звука с временной коррекцией S (медленно).



Рекомендации по контролю шума на рабочем месте сельскохозяйственных самоходных машин для целей ТР ТС 031/2012 (ГОСТ 12.2.002)

1. Условия измерения:

Во время проведения измерений шума на рабочем месте трактора должно быть столько операторов, включая оператора, проводящего измерения, сколько мест, оборудованных для работы сидя или стоя. Двери, окна и люки кабины трактора должны быть закрыты, а средства нормализации микроклимата должны работать в режиме максимальной производительности.

Шум измеряют во время выполнения технологической операции при загрузке двигателя трактора не менее чем на 80% эксплуатационной мощности. Шум на рабочем месте оператора колесных тракторов допускается определять при движении по дороге с бетонным или асфальтовым покрытием, а гусеничного трактора - по укатанной грунтовой дороге. Загрузку осуществляют динамометрической тележкой, при этом загрузка двигателя должна быть не менее 80% его эксплуатационной мощности.

Измерения проводят на каждой транспортной и рабочей передачах.

2. Положение микрофона: микрофон должен быть смещен:

а) вверх от контрольной точки сиденья на (700±50) мм;

б) вправо и влево (в сторону наибольшего уровня шума по горизонтали от точки, определенной в подпункте а, на (200±10) мм. На рабочих местах, предназначенных для работы стоя, микрофон следует располагать на высоте (1600±10) мм над уровнем пола или площадки и на расстоянии (100±10) мм вправо или влево от уха (со стороны наибольшего уровня) по горизонтали.

3. Рекомендуемое оборудование: шумомеры ОКТАВА-111 и (или) Экофизика-110А (с режимом "Экозвук"), удлинительный микрофонный кабель EXC005R, калибратор акустический АК-1000, программное обеспечение Signal+3G.

4. Рекомендации к процедуре измерений

Из-за недостатка места в кабине оператора рекомендуется выполнять измерение в режиме автоматической записи в память шумомера. Возможно также проведение измерений с одновременной передачей результатов по радиоканалу на внешний компьютер; телеметрия по радиоканалу доступна только для приборов Экофизика-110А при наличии дополнительной коммутационного устройства Эко-DIN-DOUT (RF).

Микрофон на удлинительном кабеле размещают согласно п.2 (см. выше) и подключают к шумомеру. Шумомер включают в режим измерения и запускают автоматическую запись в память с шагом по времени не менее 1 с.

Машина выполняет не менее трех циклов технологической операции; при движении по дороге под циклом понимается последовательное  переключение передач.

5. Обработка: после завершения измерений файл автозамера или мультизаписи переносят в ПО Signal+3G и строят хронограмму (историю) уровня LAS. Затем по хронограмме для каждого цикла выбирают максимальное значение. В качестве результата измерений принимают среднее арифметическое уровней LASmax для всех различных циклов технологической операции.
