Экофизика, Экофизика-110А (HF). Комплекты

Типовые комплекты поставки

Типовые комплекты прибора ЭКОФИЗИКА-110А (Исполнение "HF-Белая") различаются наборами измерительно-программных модулей (режимов измерения) и дополнительными принадлежностями.

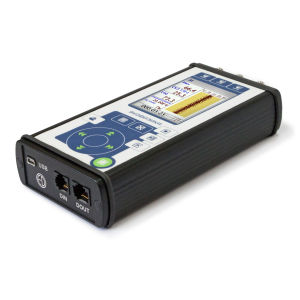

ЭКОФИЗИКА-110А (HF-Белая). ЭКОСИСТЕМА-HF. Типовой комплект

ЭКОСИСТЕМА-HF - это экономичный комплект для тех, кто хочет использовать прибор ЭКОФИЗИКА-110А (HF-Белая) только в качестве регистратора сигналов.

В комплектацию ЭКОСИСТЕМА-HF не входит ни одной измерительной программы. Для записи сигналов пользователь может использовать системные функции "Регистратор сигнала" и "Диспетчер датчиков".

При необходимости в прибор могут быть дополнительно загружены типовые наборы измерительных программ "Инженерная виброакустика ЭФБ-HF", "Санитарная виброакустика ЭФБ-HF" и "Цифровые измерители DIN".

Состав комплекта:

  • 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом,
  • набор программ "Система",
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации прибора ЭКОФИЗИКА-110А, Исполнение HF (Белая).

Виброинженер-HF. Типовой комплект поставки прибора Экофизика-110А

Комплект Виброинженер-HF включает:

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом,
  • набор встроенных измерительных программ "Виброметрия машин ЭФБ-HF",
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации прибора ЭКОФИЗИКА-110А, Исполнение HF

Примечание. В комплект не входят акселерометры, датчики скорости и иные первичные преобразователи.

Комплект предназначен для широкого круга технических задач, связанных с измерениями вибрации машин и механизмов. В зависимости от потребностей заказчика возможно дооснащение соответствующими первичными преобразователями и согласующими устройствами, которые могут быть заказаны дополнительно.



ЭКОФИЗИКА-110А (HF-Белая). Белый Инженер-HF. Типовой комплект

Комплект ИНЖЕНЕР-HF на основе прибора ЭКОФИЗИКА-110А (HF-Белая)  включает в себя:

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом,
  • сумку, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт,
  • набор встроенных измерительных программ "Санитарная виброакустика ЭФБ-HF",
  • поставляется с первичной поверкой.

Комплект предназначен для широкого круга инженерных и исследовательских задач. В зависимости от потребностей заказчика предусмотрен широкий ассортимент датчиков и согласующих устройств, которые могут быть заказаны дополнительно.

ЭКОФИЗИКА-110А (HF-Белая). Виброакустика АВ-4. Типовой комплект

Белая Виброакустика АВ-4 - это оптимальный комплект для тех, кто занимается гигиенической оценкой виброакустических показателей, а также сертификацией продукции.

Измеряемые параметры: шум, инфразвук, ультразвук (40кГц), вибрация (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры.

Состав комплекта:

  • 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF
  • микрофон с предусилителем, микрофонный кабель 2 м,
  • 3-компонентный датчик,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт,
  • набор встроенных измерительных программ "Санитарная виброакустика ЭФБ-HF",
  • поставляется с первичной поверкой.

При необходимости прибор может быть дооснащен наборами измерительных программ "Инженерная виброакустика ЭФБ-HF", "Цифровые измерители DIN".

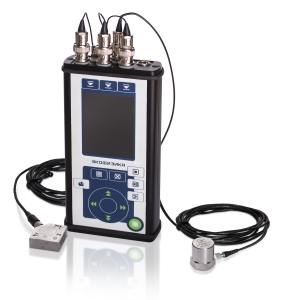

ЭКОФИЗИКА-110А (HF-Белая). Экофизика-Виброкомфорт. Типовой комплект

Комплект "Экофизика-Виброкомфорт" - это оптимальное решение для измерений вибраций в помещениях жилых и общественных зданий. Благодаря 1-компонентному вибродатчику АР2099-100 с пониженным уровнем собственных шумов комплект позволяет уверенно измерять виброускорения вплоть до 60 дБ (1 мм/с2) и даже чуть ниже. Входящий в комплект датчик АР2082М также может использоваться для измерений общей производственной вибрации и некоторых видов локальной вибрации. Комплект может быть дополнительно оснащен  микрофонами и антеннами для измерения шума, инфра- и ультразвука, электрических и магнитных полей и др.

Состав комплекта:

  • 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF
  • 3-компонентный вибропреобразователь АР2082М (с протоколом испытаний собственных шумов),
  • 1-компонентный вибропреобразователь АР2099-100,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт,
  • набор встроенных измерительных программ "Санитарная виброакустика ЭФБ-HF",
  • поставляется с первичной поверкой.

При необходимости прибор может быть дооснащен наборами измерительных программ "Инженерная виброакустика ЭФБ-HF", "Цифровые измерители DIN".

ЭКОФИЗИКА-110А (HF-Белая). Комплект "Компакт"

Комплект "Компакт" предназначен для лабораторий, занимающихся санитарно-гигиенической оценкой физических факторов, а также общеинженерными измерениями шума и вибрации.

Измеряемые параметры: шум, инфразвук, ультразвук, вибрация  (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры.

Комплект может быть дооснащен цифровыми измерителями (DIN) для измерения электрических и магнитных полей, освещенности и яркости, показателей микроклимата.

Состав комплекта "Компакт"

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом,
  • микрофон с предусилителем, 3-компонентный датчик,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт,
  • набор встроенных измерительных-программ "Инженерная виброакустика ЭФБ-HF",
  • набор встроенных измерительных-программ "Санитарная виброакустика ЭФБ-HF",
  • набор встроенных измерительных-программ "Цифровые измерители DIN",
  • поставляется с первичной поверкой.

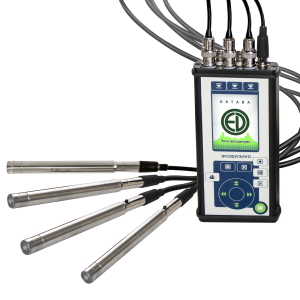

Типовой комплект поставки Квадроспектр

Типовой комплект поставки Экофизика-4М   обеспечивает измерения и регистрацию уровней звукового давления по четырем каналам одновременно. Комплект предназначен для измерений и оценки звуковой мощности, звукового давления излучения, звукоизоляции, для контроля однородности звукового поля.

Состав комплекта:

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом,
  • 4 микрофона (14 мВ/Па или 50 мВ/Па), 4 предусилителя Р200,
  • микрофонный блок питания Октафон-М, адаптер прямого входа ICP каналов ЭКВ-110-3,
  • комплект удлинительных микрофонных кабелей (6 шт. по 5 м.),
  • 2 комплекта аккумуляторов с зарядным устройством, сумка
  • руководство по эксплуатации, паспорт,
  • набор измерительно-программных модулей "Инженерная виброакустика ЭФБ-HF",
  • набор измерительно-программных модулей "Санитарная виброакустика ЭФБ-HF",
  • поставляется с первичной поверкой.

Экофизика-110А/Строитель-АВ - комплект для измерений вибрации и шума в строительстве

Комплект Экофизика-110А/Строитель-АВ предназначен для измерения вибрации и шума в целях проверки требований технического регламента «О безопасности зданий и сооружений». Его отличительная особенность - возможность прямого измерения пиковой скорости по ГОСТ Р 52892-2007 с индикацией результатов измерений на дисплее прибора.

Кроме этого таким комплектом можно измерять:

  • виброускорение (ГОСТ 12.1.012, МУК 4.3.3221-14, ВСН 490-87),
  • среднеквадратичную виброскорость (СП 22.13330.2011, СП 24.13330.2011),
  • шум (СНиП 23-03, СП 51.13330.2011).

Комплект Строитель-АВ может быть использован как составная часть системы измерения звукоизоляции или систем длительного автоматического мониторинга вибрации.

Состав комплекта

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (HF) с набором встроенного ПО «Строительная виброакустика ЭФБ-HF"
  • датчик вибрации 3-х компонентный с протоколом испытаний собственных шумов - 1 шт.
  • микрофон 50 мВ/Па с предусилителем Р200 и микрофонным кабелем 2 м.
  • сумка, два комплекта аккумуляторов с зарядным устройством, руководство по эксплуатации, паспорт,
  • установочная напольная платформа 004ОП,  адаптер для установки на грунт 005ГР, установочный магнит АМ-01-ОКТ,  комплект посадочных мест (5 шт.), комплект шпилек ШМ5Д8, мастика AW-01
  • комплект принадлежностей для измерений на улице KitNoiseOutdoor
  • ПО Signal+3G RTA,
  • поставляется с первичной поверкой.



ВиброМаш. Типовой комплект поставки прибора Экофизика-110А

Комплект ВиброМаш предназначен для измерений вибрации машин и механизмов при конструкторских работах, сертификации, обслуживании и диагностике.

Измеряемые параметры:

  • октавные (1-4 канала), третьоктавные (1-4 канала) и 1/12-октавные (1 канал) спектры виброускорения;
  • третьоктавные (1-4 канала)  спектры виброскорости и виброперемещения;
  • ускорение, скорость и перемещение в широких полосах частот 10-1000 Гц, 10-10000 Гц, 2-1000 Гц и др.;
  • Узкополосный анализ (БПФ) ускорения, скорости и перемещения с разметкой в Гц, RPM (оборотах в минуту), порядках;
  • 4-канальный БПФ-анализ, гармонический анализ.

Состав комплекта:

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А;
  • набор измерительно-программных модулей "Инженерная виброакустика ЭФБ-HF" (обновленный);
  • датчик вибрации трёхкомпонентный AP2038P-10 (либо аналог) - 1 шт;
  • датчик вибрации однокомпонентный AP2098-100/AP2037-100-02 (либо аналог) - 3 шт.;
  • ICP-адатер микрофонного входа 110А-IEPE;
  • установочный магнит АМ-01-ОКТ - 4 шт.,  комплект посадочных мест (5 шт.) ММ-01-ОКТ, комплект шпилек ШМ5Д8, мастика AW-01;
  • сумка, два комплекта аккумуляторов с зарядным устройством;
  • руководство по эксплуатации, паспорт;
  • ПО Signal+3G RTA.

Поставляется с первичной поверкой.

Типовой комплект поставки СанНадзор

Типовой комплект поставки СанНадзор предназначен для центров гигиены и эпидемиологии и иных организаций, проводящих санитарно-гигиенический контроль виброакустических параметров в жилых и общественных помещениях. В комплект входит два индикаторных блока (ИИБ Экофизика-110А-HF, ИИБ Октава-111), что позволит проводить измерения шума и вибрации раздельно.

Один и тот же микрофон может быть подключен к любому из индикаторных блоков. Шумомер ОКТАВА-111 проще в эксплуатации и позволяет измерять очень слабые уровни звука вплоть до 18 дБА. Прибор Экофизика-110А целесообразно использовать, если необходимо исследовать не только шум, но и инфразвук, для анализа шума, состоящего из отдельных акустических событий методом оперативной постобработки хронограмм и в других сложных случаях.

Кроме того в комплект входит трёхкомпонентный датчик вибрации (подсоединяется к ИИБ Экофизика-110А-HF), поставляемый с протоколом измерений собственного шума. Учёт собственного шума акселерометра предусмотрен некоторыми методиками и позволяет проводить  измерения малых уровней вибрации.

Состав комплекта

  • Измерительно-индикаторный блок Экофизика-110А в исполнении HF-Белая,
  • набор встроенных измерительных программ «Санитарная виброакустика ЭФБ-HF»,
  • Микрофонный предусилитель Р200 с микрофонным кабелем EXC002R (2 м),
  • Микрофонный капсюль ВМК-205 (или МК-265)
  • 3-компонентный вибропреобразователь AP2082M-100 (с протоколом испытаний собственных шумов),
  • Измерительно-индикаторный блок Октава-111,
  • Кофр Октава-М, 3 комплекта аккумуляторов, зарядное устройство, интерфейсный кабель,
  • руководства по эксплуатации, паспорта,
  • приборы Октава-111 и Экофизика-110А поставляются с первичной поверкой

Набор измерительных программ "Санитарная виброакустика ЭФБ-HF"

Санитарная виброакустика ЭФБ-HF это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "HF-Белая".

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Санитарная Виброакустика ЭФБ-HF"

Измерительно-программный модуль

Количество каналов

Измеряемые величины Рекомендации по применению
ЭкоЗвук ЭФБ-110А

1

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I, 1с, эквивалентные  (Leq) и пиковые  (Пик) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц.

Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G

Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений

Общая вибрация ЭФБ-HF

3

(XYZ или XYA)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-HF

3

(XYZ или XYA)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц

Измерения локальной вибрации
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций
Шум + Вибрация 4

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm.

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh.

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни звука

Одновременное измерение корректированного ускорения общей и локальной вибрации и уровней звука, воздействующих на человека
П6-70 ЭФБ-HF,
П6-71 ЭФБ-HF
1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного  магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71

Набор измерительных программ "Инженерная виброакустика ЭФБ-НF"

Инженерная виброакустика ЭФБ-HF - это типовой набор измерительных программ прибора Экофизика-110А в исполнении "HF-Белая".

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Инженерная виброакустика ЭФБ-HF"

Измерительная программа

Количество каналов

Измеряемые величины Рекомендации по применению
1/3-октавный анализатор MXYZ 4

1/3-октавные спектры 0,8 Гц - 20 кГц;

1/3-октавные спектры с экранной частотной коррекцией;

1/1-октавные спектры 1 Гц - 16 кГц (синтезированные)

Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
БПФ-анализатор MXYZ 4 Узкополосный спектральный анализ в полосе частот  до 48 кГц по четырем каналам Анализ шума и вибраций механизмов и машин
1/12-октавный анализатор MIC 1 1/12-октавные спектры от 102,9 Гц до 9716 Гц Инженерные и метрологические измерения
Микровольтметр MIC 1 Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц  до 100 Гц в диапазоне до 48 кГц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр HF 1 Измерение уровней напряжения в селективных полосах частот шириной от 2 Гц  до 1000 Гц в диапазоне до 500 кГц Анализ электромагнитных излучений и иных высокочастотных процессов
Ультразвук 100кГц 1 Уровни звукового давления (УЗД) в слышимой и ультразвуковой областях частот до 100 кГц Гигиенические и общетехнические измерения акустических показателей в ультразвуковой области частот
П6-70 ЭФБ-HF,
П6-71 ЭФБ-HF
1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного  магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71
БПФ-вибро AXYZ 1 (Один из каналов A, X, Y или Z) Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу Анализ вибраций механизмов и машин
Виброконтроль ЭФБ-HF 3

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения, скорости и перемещения  с

фильтрами A (виброускорение в заданной полосе частот),

V (виброскорость в заданной полосе частот),

D (виброперемещение в заданной полосе частот);

Текущие, максимальные и минимальные уровни ускорения в 1/3-октавных полосах частот в диапазоне  0,8 Гц -  10 кГц; Пик-фактор скорости в полосе частот 0,8 - 10 кГц

Анализ вибраций механизмов и машин

Набор измерительных программ "Строительная виброакустика ЭФБ-HF"

Набор измерительных программ "Строительная виброакустика" прибора Экофизика-110А (Исполнение HF) включает в себя следующие программные модули:

Вибрация зданий Измерение пиковых и среднеквадратичных значений виброскорости и виброускорения единым датчиком (акселерометром), 1/3- и 1/12-октавных низкочастотных спектров  по 4-м каналам одновременно

Общая вибрация XYZ Измерение корректированных и спектральных значений виброускорения для оценки воздействия вибрации на человека

1/3-октавный анализ MXYZ Универсальный третьоктавный многоканальный анализатор спектра в диапазоне частот до 20 кГц

Экозвук Измерение уровней звука и уровней звукового давления в звуковом и инфразвуковом диапазонах частот





Спецификация измерительной программы "Вибрация зданий":

Назначение

Измерение скорости и ускорения вибрации зданий и сооружений в диапазоне частот от  0,8 Гц до 1250 Гц.

Измерительные каналы

Четыре измерительных канала (X, Y, Z, A/MIC)

Датчики

Акселерометры (датчики ускорения)

Автокалибровка

Есть

Измеряемые параметры

































Обозначение

Краткое
наименование

Фильтры - для всех каналов: XYZA (MIC)

1 сек

1 сек Max

1 сек Min

Текущее СКЗ за 1 с

Максимальное СКЗ за 1с

Минимальное СКЗ за 1с

Fa (виброускорение в полосе частот от  0,8 Гц до 400 Гц), Fv (виброскорость в полосе частот от  0,8 Гц до 400 Гц)



1/3-октавные (6,3-1250 Гц) спектры ускорения



1/12-октавные (7,29-137,2 Гц) спектры ускорения

5 сек

5 сек Max

5 сек Min

Текущее СКЗ за 5 с

Максимальное СКЗ за 5с

Минимальное СКЗ за 5с

10 сек

10 сек Max

10 сек Min

Текущее СКЗ за 10 с

Максимальное СКЗ за 10с

Минимальное СКЗ за 10с

Leq

Эквивалентные значения (СКЗ за полное время измерения)

Пик

Пиковые значения: 1 с, 5с, 10 с, полное время измерения

Fa (виброускорение в полосе частот от  0,8 Гц до 400 Гц), Fv (виброскорость в полосе частот от  0,8 Гц до 400 Гц)



Виды записи в память

АвтозамерМультизаписьЗапись сигналаГрупповая запись,
Запись в блокнот

Виды телеметрии

Результаты измерения (USB, DOUT) с темпом 3 замера в секунду, Сигнал, выборка 12кГц на канал (USB, DOUT)

Расширенные возможности

Хронограмма предыстории; оперативная постобработка хронограммы предыстории

* Объяснение технических терминов см. по ссылке "Термины и определения"



Набор измерительных программ "Виброметрия машин ЭФБ-HF"

Набор измерительных программ  "Виброметрия машин ЭФБ-HF" предназначен для 4-канальных измерительно-индикаторных блоков ЭКОФИЗИКА-110А-HF (Белая). Включает в себя измерительные программы для испытаний машин и механизмов

Состав набора "Виброметрия машин ЭФБ-HF"

Измерительная программа

Количество каналов

Измеряемые величины Рекомендации по применению
Виброконтроль ЭФБ-HF 3 (X, Y, Z)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения, скорости и перемещения  с

фильтрами A (виброускорение в заданной полосе частот),

V (виброскорость в заданной полосе частот),

D (виброперемещение в заданной полосе частот);

Текущие, максимальные и минимальные уровни ускорения в 1/3-октавных полосах частот в диапазоне  0,8 Гц -  10 кГц; Пик-фактор скорости в полосе частот 0,8 - 10 кГц

Анализ вибраций механизмов и машин



Базовые измерения вибрации  в строительстве

БПФ-вибро AXYZ 1 (Один из каналов A, X, Y или Z) Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу Анализ вибраций механизмов и машин

Спецификация режима «Виброконтроль ЭФБ-HF»

Назначение

Одновременное измерение по 3 каналам виброускорения, виброскорости и виброперемещения в задаваемых пользователем полосах частот, а также ускорения в 1/3-октавах в диапазоне от 0,8 Гц до 10000 Гц.

Измерительные каналы

Три канала по входам X, Y, Z

Датчики

Акселерометры: виброускорение, м/с2;

∫(виброускорение): виброскорость, м/с;

∫∫(виброускорение): перемещение, м.

Поддиапазоны измерений

Нет

Автокалибровка

Нет

Измеряемые параметры *)





























*)  Определение измеряемых параметров см. п.27



Обозначение

Краткое
наименование

Фильтры - для всех каналов: XYZ



1 сек

1 сек Max

1 сек Пик

Текущее СКЗ за 1 с

Максимальное СКЗ

Пиковое значение



A (виброускорение в заданной полосе частот),

V (виброскорость в заданной полосе частот),

D (виброперемещение в заданной полосе частот)





2 сек

2 сек Max

2 сек Пик

Текущее СКЗ за 2 с

Максимальное СКЗ

Пиковое значение



5 сек

5 сек Max

5 сек Пик

Текущее СКЗ за 2 с

Максимальное СКЗ

Пиковое значение



10 сек

10 сек Max

10 сек Пик

Текущее СКЗ за 10 с

Максимальное СКЗ

Пиковое значение



aT



aT Пик

Эквивалентное значение

Пиковое значение за полное время измерения



CF

Пик-фактор на интервале: 1с, 2с, 5с, 10с или за полное время измерения

V (виброскорость в полосе частот от 0.8 Гц до 10 кГц)



2 сек

Текущие уровни виброускорения в дБ с усреднением за 2 с

1/3-октавные фильтры
(0.8 Гц – 10 кГц)



5 сек

Текущие уровни виброускорения в дБ с усреднением за 5 с



Задержка индика-ции MAX и MIN

=15 c



Виды записи в память

Автозамер, запись в блокнот



Виды телеметрии

Результаты измерения (USB, DOUT) с темпом 3 замера в секунду,  выборка 24кГц на канал (USB, DOUT)



Расширенные возможности

  1. Возможность задания фильтров высоких и низких частот;
  2. Измерение скорости и перемещения вибрации методом интегрирования во временной области с помощью акселерометров;
  3. Индикация показаний измеряемой величины в дБ или в линейных единицах измерения. При выражении измеряемых величин в дБ используются опорные уровни из карточки датчика в «Диспетчере датчиков». Опорные уровни при заводских настройках для ускорения- 10-6 м/с2, для скорости - 50х10-9 м/с, для перемещения - 10‑12 м.







Спецификация режима «БПФ-Вибро AXYZ»

Назначение

Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу

Измерительные каналы

Один из каналов A, X, Y или Z

Датчики

Акселерометры: виброускорение (м/с2);

∫(виброускорение): виброскорость, мм/с;

∫∫(виброускорение): перемещение, мкм.

Поддиапазоны измерений

Переключение диапазонов возможно только для канала А:
Д1 (минимальный коэффициент усиления), Д2, Д3 (максимальный коэффициент усиления)

Автокалибровка

Нет

Измеряемые параметры

Узкополосные спектры: 200 / 400 / 800 линий в полосе частот 187 Гц/ 375Гц / 750 Гц / 1,5 кГц / 3 кГц / 6 кГц / 12 кГц / 24 кГц

Виды записи в память

Автозамер спектральный, запись в блокнот

Виды телеметрии

Результаты измерения (USB, DOUT) с темпом 3 замера в секунду

Расширенные возможности

  1. БПФ спектр виброускорения, виброскорости (интегрирование в частотной области), виброперемещения (двойное интегрирование в частной области) – спектрально усредненные / глобально усредненные (Leq).
  2. Индикация измеряемых величин в линейных и логарифмических единицах (по выбору пользователя)
  3. Гармонический курсор.
  4. Разметка оси частот в герцах, RPM (об/мин) или в порядках оборотной частоты (задается пользователем) и визуализация гармонических составляющих.
  5. Разметка порядков полос.
  6. Расчет суммарного значения  внутри выделенной зоны спектра.
  7. Выбор процента перекрытия временных окон БПФ: 50% / 75% / 87.5%.
  8. Выбор количества линий спектра БПФ: 200, 400, 800.
  9. Выбор типа временного окна БПФ: Вишнякова (модифицированное Flap-Top (ISO 18431)), прямоугольное, Ханна.
  10. Выбор времени спектрального усреднения БПФ спектра.

Цифровые измерители DIN. Набор измерительных программ

Набор "Цифровые измерители DIN" состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.

Примечание 1.  Для прибора Экофизика-110А в исполнении "110А-Белая" набор "Цифровые измерители DIN" не содержит программы из папки ОКТАФОН-110.

Примечание 2.  Для прибора Экофизика-110В в исполнении "110В-Белая" набор "Цифровые измерители DIN" не содержит программы из папки 110-IEPE-DIN.

Примечание 3. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнениях "110А-Белая" и "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio,  а прибор Экофизика-110В в исполнении "110В-Белая" содержит программу Регистратор сигналов.

Состав набора "Цифровые измерители DIN"

Измерительно-программный модуль Цифровой преобразователь

Количество каналов

Измеряемые величины Рекомендации по применению

П3-80-ЕH500

П3-80-ЕН500 1

Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц

Санитарно-эпидемиологические исследования, контроль качества
П3-80-Е300,
П3-80-Е400

Напряженность магнитного поля  в различных полосах частот в диапазоне от 5 Гц до 400 кГц

П3-80-Н300,
П3-80-Н400
П3-80-Е П3-80-Е 1 Напряженность электростатического поля Санитарно-эпидемиологические исследования, контроль качества
П3-81





П3-81-01





6

Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-01
П3-81-02 6 Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-02
Экотерма-1 Экотерма-1-DIN 4 Температура, влажность, индекс ТНС и др. Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
ТТМ-2-04 ТТМ-2-04-DIN 2 Скорость и температура потока воздуха Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
Эколайт-DIN Эколайт-01-DIN 2 Освещенность, яркость и коэффициент пульсаций Измерения показателей световой среды
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц.

Статистика процентилей Ln для корректированного ускорения

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Общая вибрация для 110-IEPE-DIN
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц.

Статистика процентилей Ln для корректированного ускорения

Измерения локальной вибрации
Локальная вибрация для 110-IEPE-DIN
ОКТАФОН-110

ОКТАФОН-110А-DIN


ОКТАФОН-110В-DIN

1

Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни  в октавных и третьоктавных полосах частот в диапазоне от 25 Гц до 20 кГц

Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений

ЭкоЗвук-DIN для ОКТАФОН-110
ОКТАФОН-110

ОКТАФОН-110А-DIN


ОКТАФОН-110В-DIN

1 Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр-DIN для ОКТАФОН-110

Принадлежности, поставляемые по дополнительному заказу для шумомеров и виброметров серий ОКТАВА и ЭКОФИЗИКА

АК-1000 Акустический калибратор 1 класса; применяется для калибровки шумомеров с 1/2-дюймовыми и 1/4-дюймовыми микрофонами
КВ-160 Портативный виброкалибратор: применяется для оперативной проверки вибрационных измерительных каналов
W2 Ветрозащита для 1/2-дюймовых микрофонов. Применяется при измерениях шума в условиях воздушных потоков до 5 м/с
EXCXXXR Удлинительный микрофонный кабель (XXX - длина в метрах). Применяется для установки микрофона на удалении от индикаторного блока и оператора
TRP001R Тренога для установки шумомера или микрофона
KIT-MA-1 Комплект установочных адаптеров для 1-компонентных датчиков вибрации
KIT-MA-3 Комплект установочных адаптеров для 3-компонентных датчиков вибрации с жестким диском
KIT-MA-4 Комплект установочных адаптеров для 3-компонентных датчиков вибрации с резиновым диском
