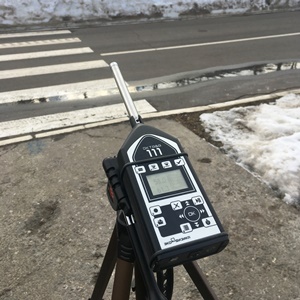

ОКТАВА-111. Шумомер-анализатор спектра 1 класса

Простота - Удобство - Эффективность

ОКТАВА-111 - это очень простой в обращении и недорогой прибор, который позволяет измерить все нормируемые показатели шума среды обитания человека.

Отличительной особенностью шумомера является очень низкий уровень собственных шумов. Благодаря этому прибор ОКТАВА-111 может выполнять измерения уровней звука до 18 дБ, а уровней звукового давления в наиболее проблемной октаве 8 кГц - до 12 дБ!

Прибор предназначен для промышленно-санитарных лабораторий, центров гигиены и эпидемиологии, испытательных лабораторий, занимающихся специальной оценкой условий труда, природоохранной деятельностью, инженерными изысканиями, а также для станций технического обслуживания автомобилей и органов, уполномоченных осуществлять контроль внешнего шума автотранспорта, находящегося в эксплуатации.

Методика прямых однократных измерений включена в руководство по эксплуатации в явном виде и соответствует обязательным метрологическим требованиям постановления  Правительства РФ № 1847 от 16.11.2020, приказа МВД от 08.11.2012 №1014.



Номер в государственном реестре средств измерений РФ: 69133-17

Номер в государственном реестре средств измерений РБ (Беларусь): РБ 03 12 6613 18

Номер в государственном реестре средств измерений РК (Казахстан): KZ.02.03.08207-2018/69133-17 (сертификат №1832, действителен до 31.10.2027 г.)



Функциональные возможности
  • Измерение уровней звука (класс 1 по ГОСТ 17187-2010 и МЭК 61672-1)
  • Измерение уровней звукового давления в октавных и третьоктавных полосах частот
  • Измерение пиковых уровней
  • Частотные коррекции A, AU, C, Z
  • Отсоединяемый микрофон (200В / 0 В поляризация), удлинительный кабель (опция)
  • Автоматическая запись в память
  • Канал телеметрии, дистанционное управление
Особенности и новые функции
  • Диапазон измерений уровней звука: 18...140 дБАU
  • Простота настройки: один режим измерения; все показатели измеряются одновременно
  • Удобство управления: все результаты сгруппированы в двух окнах
  • Эффективность: одновременное измерение текущих средних (СКЗ-1с) и эквивалентных уровней звука, уровней звука с временными коррекциями F. S. I и спектров звукового давления

Технические характеристики прибора ОКТАВА-111

Наименование параметра или характеристики Значение характеристики
Диапазон измерений корректированных по А уровней звука, дБ от 19 до 150*
Диапазон измерений корректированных по C уровней звука, дБ от 21 до 150*
Диапазон измерений корректированных по Z уровней звука, дБ от 24 до 150*
Диапазон измерений корректированных по АU уровней звука, дБ от 18 до 150*
Частотные характеристики A, C, Z, AU
Временные характеристики S, F, I, Пик, Leq, Leq,1c

Пределы допускаемой абсолютной погрешности измерений уровня звука, дБ



±0,5

Диапазон частот цифровых октавных фильтров, Гц

от 31,5 до 16 000

Диапазон частот цифровых третьоктавных фильтров, Гц

от 25 до 20 000

Линейный диапазон октавных фильтров от 31,5 Гц до 8 кГц, дБ

122

Линейный диапазон октавного фильтра 16 кГц, дБ

117

Линейный диапазон третьоктавных фильтров от 25 Гц до 8 кГц, дБ

126

Линейный диапазон третьоктавных фильтров от 10 кГц до 20 кГц, дБ

120

Пределы допускаемой погрешности измерений на опорных частотах, дБ



±0,4

Средняя наработка на отказ, ч, не менее

10000

Срок службы, лет

5

Напряжение питания постоянного тока (четыре аккумулятора типа АА), В



5

Сила потребляемого тока, мА

400

Масса прибора с аккумуляторами, кг, не более

0,55

Габаритные размеры (длина×ширина×высота), мм, не более

-с микрофоном

-без микрофона



305×86×36

190×86×36

Рабочие условия эксплуатации:



- температура окружающего воздуха, °С

от минус 10 до плюс 50

- относительная влажность окружающего воздуха, %, не более

от 25 до 90

- атмосферное давление, кПа

от 85 до 108

*В комплекте с микрофонами чувствительностью 50 мв/Па и 14 мв/Па

Диапазоны и показатели точности методики прямых измерений уровней звука и звукового давления, включенной в руководство по эксплуатации:

Таблица 1 Диапазоны и погрешности однократных измерений уровней звука (F, S, I, Leq) и уровней звукового воздействия

№

Используемый микрофонный капсюль

Диапазон измерения

Погрешность измерения, не более дБ

1

Микрофон ВМК-205, МК-265

19 – 140 дБА,

18 – 140 дБAU

21 – 140 дБС

24 – 140 дБZ

·     Тональный и широкополосный шум, не содержащий импульсов:
± 0,6 дБ (при уровне сигнала не менее +10 дБ от нижнего предела измерений);
± 0,9 дБ (при уровне сигнала вблизи нижнего предела измерений).

·     Импульсный шум:
±0,6 дБ (при длительности импульса до 200 мс, Fast-Max-Slow-Max< 6 дБ);
±1,0 дБ (при длительности импульса от 100 до 5 мс для характеристик Fast и Leq и от 100 до 50 мс для характеристики Slow).

2

Микрофон М-201, МК-233

30 – 151 дБА,

29 – 151 дБAU

32 – 151 дБС

35 – 151 дБZ





Таблица 2 Диапазоны и погрешности однократных измерений уровней звукового давления в октавных и третьоктавных полосах частот

№

Используемый микрофонный капсюль

Диапазон измерения

Погрешность измерения, не более дБ

1

Микрофон ВМК-205, МК-265

1/1-окт.: 19* – 140 дБ

1/3-окт.: 15* – 140 дБ

± 0,7 дБ (при уровне сигнала не менее в -40 дБ от верхнего предела измерений);
± 0,9 дБ (при уровне сигнала ниже -40 дБ от верхнего предела, но выше +10 дБ от нижнего предела);

± 1,0 дБ (при уровне сигнала ниже +10 дБ от нижнего предела);

2

Микрофон М-201, МК-233

1/1-окт.: 30 – 151 дБ

1/3-окт.: 26 – 151 дБ

* Нижние пределы измерений для отдельных частотных полос могут быть меньше указанных в таблице; значение нижних пределов могут быть оценены как уровень собственных шумов в соответствующей полосе для диапазона шкалы Д3 (Таблица 3) плюс 7 дБ.

Таблица 3. Спектры собственных шумов при закороченном входе с эквивалентом микрофона ЭКМ-101

Таблица 3.1. Уровни собственных шумов в октавных полосах частот 31,5 Гц – 16000 Гц

Гц

31,5

63

125

250

500

1000

2000

4000

8000

16000

Д1, дБ

15,0

18,0

20,0

23,0

25,0

28,0

30,0

33,0

35,0

38

Д2, дБ

5,0

4,0

4,0

6,0

8,0

10,0

13,0

15,0

17,0

20,0

Д3, дБ

4,0

2,0

0,0

-1,0

-2,0

-1,0

1,0

3,0

5,0

8,0



Таблица 3.2. Уровни собственных шумов в третьоктавных полосах частот 25 Гц - 630 Гц

Гц

25

31,5

40

50

63

80

100

125

160

200

250

315

400

500

630

Д1, дБ

10,0

10,0

11,0

12,0

13,0

14,0

14,0

15,0

16,0

17,0

18,0

19,0

20,0

20,0

21,0

Д2, дБ

1,0

0,0

0,0

0,0

-1,0

-1,0

-1,0

-1,0

0,0

0,0

1,0

1,0

2,0

3,0

4,0

Д3, дБ

1,0

0,0

-1,0

-2,0

-3,0

-4,0

-4,0

-5,0

-6,0

-6,0

-6,0

-6,0

-7,0

-7,0

-6,0



Таблица 3.3. Уровни собственных шумов в третьоктавных полосах частот 800 Гц - 20 кГц

Гц

800

1k

1,25k

1,6k

2k

2,5k

3,15k

4k

5k

6,3k

8k

10k

12,5k

16k

20k

Д1, дБ

22,0

23,0

24,0

25,0

26,0

26,0

27,0

28,0

29,0

30,0

30,0

31,0

32,0

33,0

35,0

Д2, дБ

4,0

5,0

6,0

7,0

8,0

9,0

9,0

10,0

11,0

12,0

13,0

13,0

14,0

16,0

17,0

Д3, дБ

-6,0

-6,0

-5,0

-5,0

-4,0

-3,0

-2,0

-2,0

-1,0

0,0

1,0

2,0

2,0

4,0

5,0

Примечание: для учета собственных шумов прибора при измерениях к значениям Таблицы 3 надо прибавить величину калибровочной поправки шумомера для применяемого микрофона.

ПРЕДУПРЕЖДЕНИЕ: При питании прибора от внешнего источника собственные шумы могут повышаться.
