П3-80. Измеритель электрических и магнитных полей

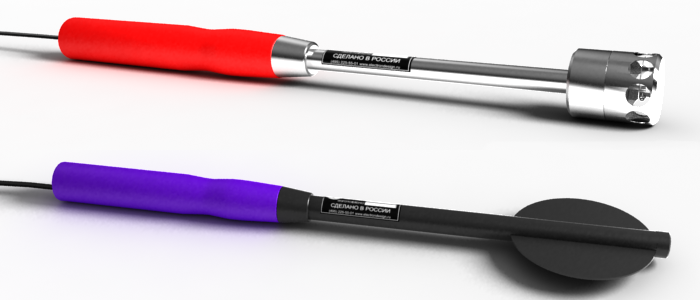

П3-80 - это обозначение прибора, включающего в себя цифровые преобразователи П3-80-ЕН500 и П3-80-Е (или хотя бы один из них) и индикаторный блок Экофизика-D. Индикатор Экофизика-D может быть интегрирован в измерители Экофизика-110А, Экофизика-110В, Экофизика, а может быть представлен и в автономном исполнении Экотерминал.

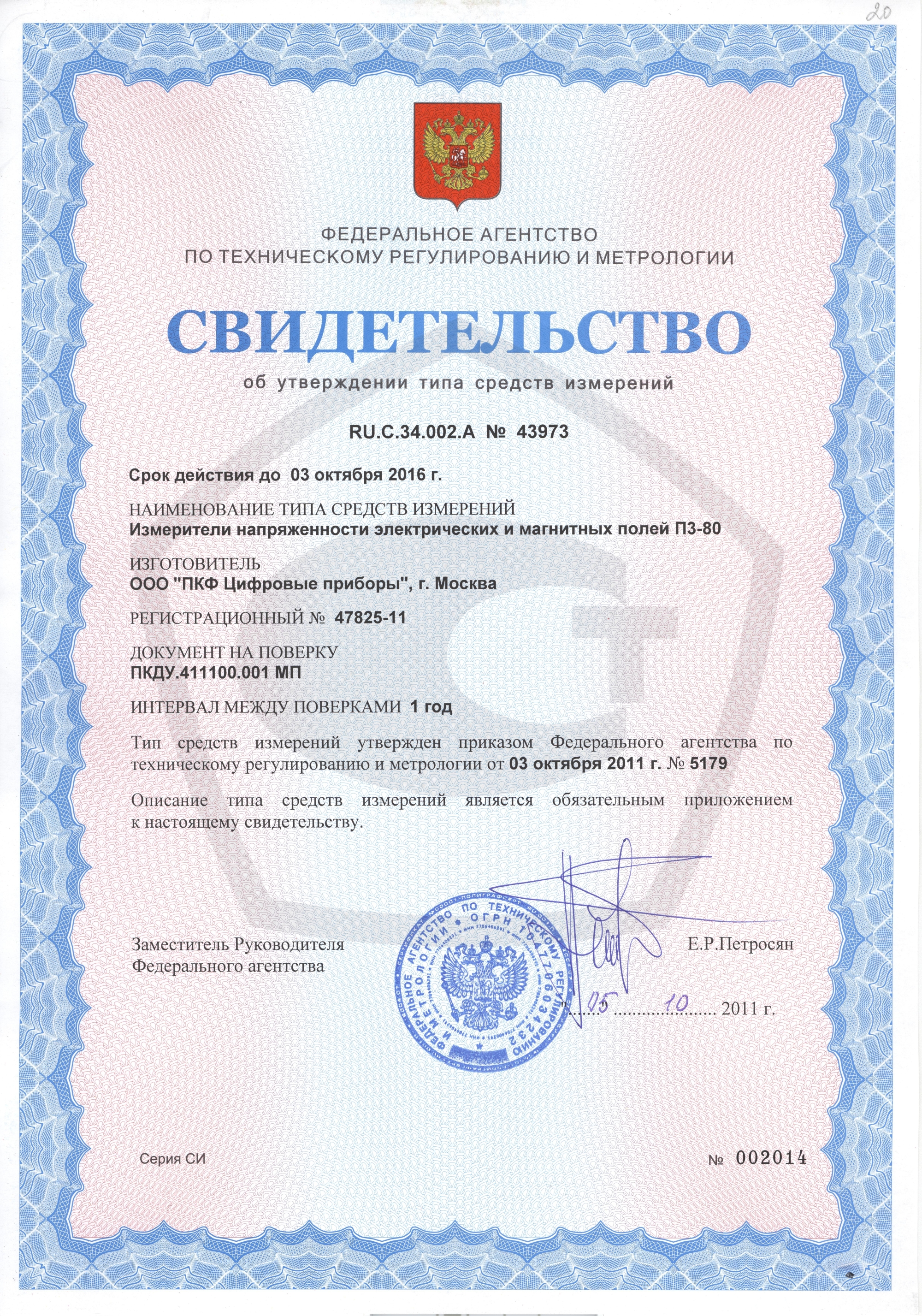

Номер в Госреестре СИ:

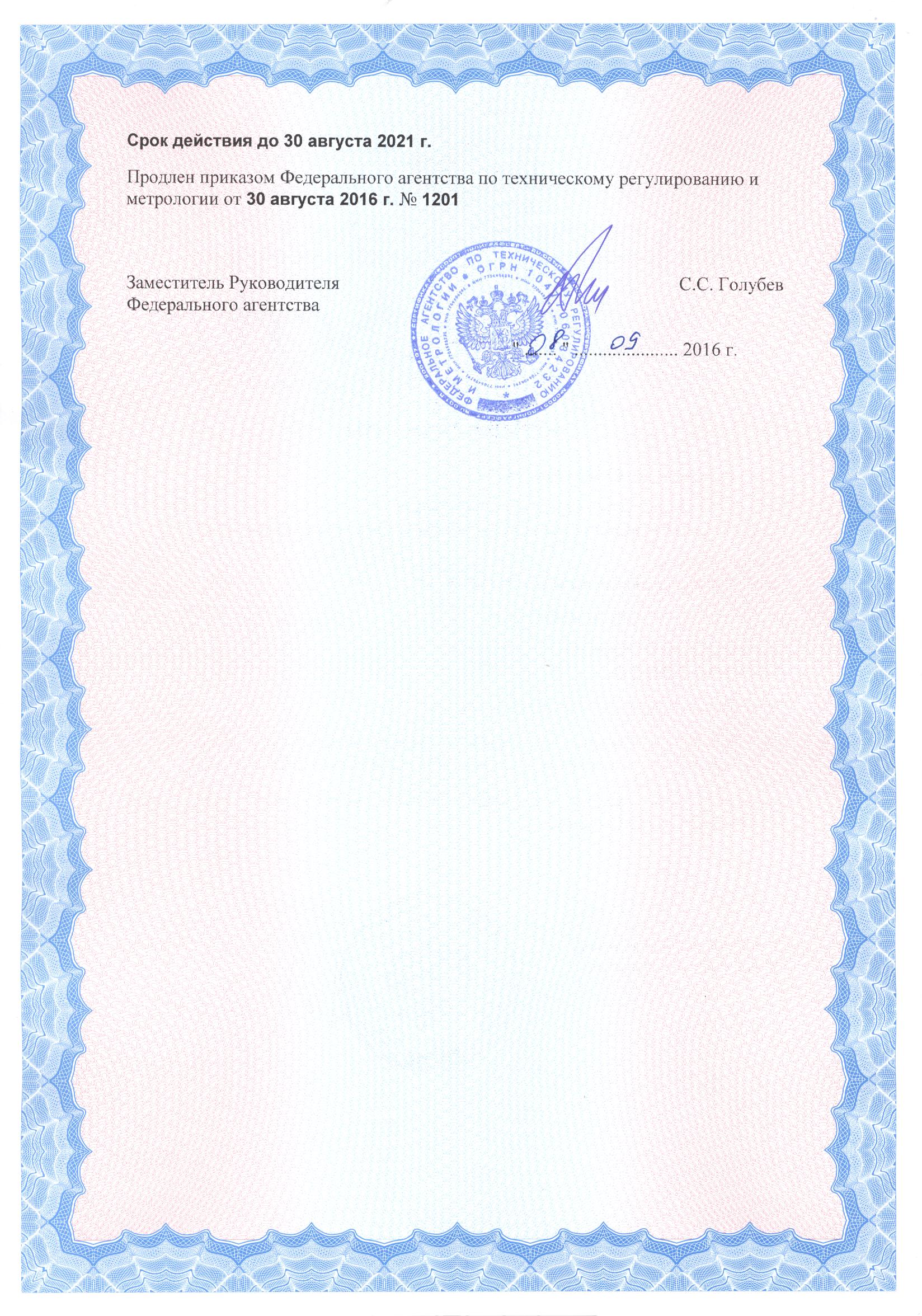

Россия: 47825-11 (срок действия продлен до 30.08.2021)

Белоруссия: РБ 03 13 4968 12

Казахстан: KZ.02.03.07736-2017/47825-11 продлен до 30.08.2021

Функциональные возможности
  • Измерение напряженности электростатических полей (П3-80-Е)
  • Измерение напряженности низкочастотных электрических и магнитных полей (П3-80-ЕН500)
  • Одновременное измерение напряженности поля в полосах частот промчастоты и её субгармоник, 5-2000 Гц (с режекцией 50 Гц), 2-400 кГц, 10-30 кГц
  • Одновременное измерение напряженности поля в полосах частот 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц
  • Автоматическая запись в память, усреднение, удержание максимума
Особенности
  • Измерение переменных электрических и магнитных полей одной антенной (П3-80-ЕН500)
  • Частотный анализ переменных электрических и магнитных полей
  • Совместимость с индикаторными блоками приборов серии Экофизика
  • Измерение напряженности и индукции переменного магнитного поля

Технические характеристики цифрового измерительного преобразователя П3‑80‑ЕН500

Пределы допускаемой относительной погрешности измерения напряженности электрического и магнитного поля на опорных частотах

Режим индикации Режим фильтрации Опорная частота Напряженность ЭП Погрешность Напряженность МП Погрешность
П3-80-Е400
П3-80-Н400
50 Гц узкая полоса 50 Гц 420 мВ/м - 100,0 кВ/м ± 15% 50 мА/м - 1,8 кА/м ± 15%
РЕЖ:50 Гц 75 Гц 2,0 В/м - 1,5 кВ/м ± 15%

200 мА/м - 100 А/м

100 мА/м - 100 А/м

± 10%
± 15%

5-2000 Гц 50 Гц не нормируется

0,3-1,0 А/м
1 А/м - 1,8кА/м

± 20%
± 15%

5-2000 Гц 75 Гц 2,0 В/м - 1,5 кВ/м ± 15%

500 мА/м - 100 А/м

200 мА/м - 100 А/м

± 10%
± 15%
10-30 кГц 20 кГц 100 мВ/м - 0,5 кВ/м ± 10% 5 мА/м - 100 А/м ± 10%
2-400 кГц 20 кГц 100 мВ/м - 20 В/м ± 15% 10,0 мА/м - 20 А/м ± 10%
П3-80-Е300
П3-80-Н300
50 Гц узкая полоса 50 Гц 420 мВ/м - 100,0 кВ/м ± 15% 50 мА/м - 1,8 кА/м ± 15%
30-300 Гц 50 Гц 1 В/м - 100,0 кВ/м ± 15%

0,3-1,0 А/м
1 А/м – 1,8 кА/м

± 20%
± 15%

300-3000 Гц 500 Гц 2,0 В/м - 1,5 кВ/м ± 10% 100 мА/м - 100 А/м ± 15%
3-30 кГц 10 кГц 100 мВ/м - 0,5 В/м ± 10% 5 мА/м - 100 А/м ± 15%
30-300кГц 100 кГц 200 мВ/м - 20 В/м ± 10% 5,0 мА/м - 20 А/м ± 15%

Габаритные размеры: длина: 500 мм; диаметр чувствительного элемента: 110 мм

Масса: не более 250 г

Интерфейс: DIN

Методика измерения напряженности переменных электрических и магнитных полей измерителем П3-80 (П3-80-ЕН500)

Методика измерений включена в руководство по эксплуатации измерителя П3-80: ПКДУ.411100.001РЭ.

Правила проведения измерений соответствуют действующим документам на методы измерения электрических и магнитных полей. Измерительная процедура по настоящей методике эквивалентна прямому измерению напряженности электрического или магнитного поля прибором ненаправленного приема с допустимой относительной погрешностью 20% (заключение метрологической экспертизы от 24.08.2016).

Диапазоны измерений по данной методике:

Режим фильтрации Напряженность электрического поля Напряженность магнитного поля
50 Гц (или любая другая узкая полоса из ряда 25 Гц...675Гц) 420 мВ/м ... 100 кВ/м 50 мА/м ... 1,8 кА/м
5-2000 Гц Реж50 2,0 В/м ... 1,5 кВ/м 100 мА/м ... 100 А/м
5-2000 Гц 2,0 В/м ... 1,5 кВ/м 100 мА/м ... 100 А/м
10-30 кГц 100 мВ/м ... 500 В/м (1500 В/м в симметр. поле) 5 мА/м ... 100 /м
2-400 кГц 100 мВ/м ... 20 В/м 10 мА/м ... 20 А,м
30-300 Гц 1 В/м ... 100 кВ/м 300 мА/м ... 1,8 кА/м
300-3000 Гц 2 В/м ... 1,5 кВ/м 100 мА/м ... 100 А/м
3-30 кГц 100 мВ/м ... 500 В/м (1500 В/м в симметричном поле) 5 мА,м ... 100 А/м
30 Гц ... 300 кГц 200 мВ/м ... 20 В/м 5 мА/м ... 20 А/м



Относительная расширенная неопределенность прямого однократного измерения при доверительной вероятности 95%

Режим фильтрации Расширенная неопределенность НЭ Расширенная неопределенность НМП
50 Гц (или любая другая узкая полоса из ряда 25 Гц...675Гц) 23% 23%
5-2000 Гц Реж 23%
  • 23% при H<0,2 А/м
  • 20% при Н>=0,2 А/м
5-2000 Гц 23%
  • 27% при H<1 А/м
  • 20% при Н>=1 А/м
10-30 кГц 20% 20%
2-400 кГц 23% 20%
30-300 Гц 23%
  • 27% при H<1 А/м
  • 20% при Н>=1 А/м
300-3000 Гц, 3-30 кГц, 30 - 300 кГц 20% 23%

Технические характеристики цифрового преобразователя П3-80-Е

Диапазон измерения напряженности электростатического поля (НЭСП) 0,3 кВ/м – 200 кВ/м
Пределы допускаемой погрешности измерения НЭСП ±15%
Габаритные размеры 473×34×34 мм (исполнение 1)
420×40×40 мм (исполнение 2)
Масса не более 250 г
Интерфейс DIN
