Измерение коэффициента звукопоглощения, коэффициента отражения
Комплект МультиЭкоФон предназначен для определения акустических характеристик звукопоглощающих материалов с помощью метода многоточечного анализа распределения звукового давления в импедансной трубе (SPDA).
*SPDA – Sound Pressure Distribution Analysis
Состав комплекта:

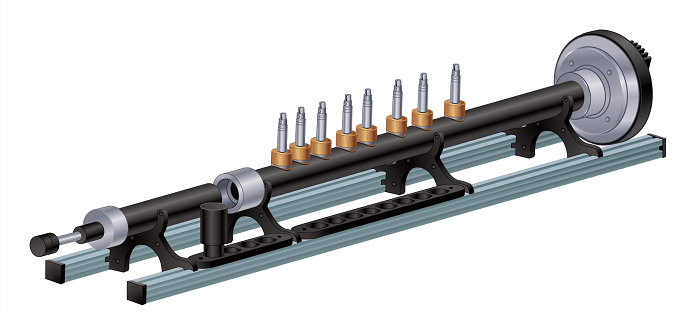

- Импедансная труба со встроенным динамиком и гнездами для микрофонных держателей
- Усилитель мощности OED PA120
- От 3 до 8 наборов микрофонов в составе: преполяризованный ¼-дюймовых микрофонный капсюль, предусилитель Р200(К)-ИТ, адаптер микрофона для герметичного монтажа в гнездо
- Система сбора данных на базе восьмиканального измерителя µФизика-500 со встроенным генератором (модификация 8MIC-1GEN)
- ПО управления измерениями и обработки результатов по методу SPDA
Технические характеристики
- Внутренний диаметр трубы: 30 мм
- Длина исследуемого образца до 200 мм
- Количество микрофонов: от 3 до 8 шт.; 6 шт. в стандартной поставке
- Рабочий диапазон частот: 100 Гц – 6500 Гц
- • Определение действительной и мнимой части отношения комплексных амплитуд падающей и отраженной звуковых волн в заданном сечении
- • Определение действительной и мнимой части коэффициента отражения
- • Определение коэффициента звукопоглощения
- Определение удельного акустического импеданса
- Измерение авто- и взаимных спектров для решения частных прикладных задач
- Синхронная запись временных реализаций сигналов микрофона
- Когерентные режимы работы с сигналами генератора «белый шум» и «тон»
- Метод многоточечного анализа распределения звукового давления (SPDA) позволяет выполнять измерения акустических характеристик материалов без выполнения процедуры точной калибровки акустоэлектрических микрофонных трактов
- Самокалибровка импедансной трубы, автоматическое определение значения скорости звука и коэффициента затухания в трубе, возможность применения поправки на их частотные зависимости
- Режим генерации тональных сигналов, обеспечивающий заданное звуковое давление на поверхности образца или заданное значение интенсивности падающей волны
