Измерительные микрофоны и предусилители

Шумомеры и измерители уровней звукового давления нашего производства  поставляются с прецизионными микрофонами и предусилителями. В типовом варианте приборы оснащаются микрофонными капсюлями свободного поля ВМК-205, МК-265, МК-233, М-201, ВМК-201 российского производства. Для специальных задач могут поставляться микрофоны иных типов - ZT-333, ВМК-206, ВМК-402А и другие.

Для согласования сигналов микрофонных капсюлей мы производим микрофонные предусилители типов Р200, Р110, Р410.

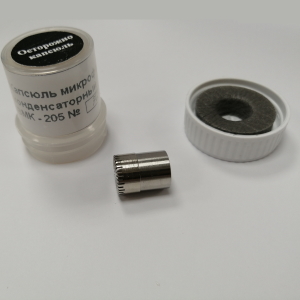

Микрофоны ВМК-205, МК-265

ВМК-205 и МК-265 - это микрофоны свободного поля, которые используются в шумомерах и анализаторах спектра серий ОКТАВА и ЭКОФИЗИКА для измерений шума в помещениях жилых и общественных зданий, территории и на рабочих местах, а также для замеров инфразвука.

Технические характеристики

Модель ВМК-205 МК-265
Характеристика направленности Свободного поля Свободного поля
Номинальная чувствительность 45 мВ/Па 50 мВ/Па
Частотный диапазон 1,6 Гц - 20000 Гц 1,6 Гц - 20000 Гц
Максимальный измеряемый УЗД 146 дБ 144 дБ
Поляризация Внешняя, 200В Внешняя, 200В
Диаметр с сеткой 13,2 мм (½") 13, 2 мм  (½")
Резьба для соединения 11,7 - 60 UNS 11,7 - 60 UNS

Микрофоны МК-233, М-201, ВМК-201

МК-233 и ВМК-201 (М-201) - это российские микрофоны свободного поля, которые используются в шумомерах и анализаторах спектра серий ОКТАВА и ЭКОФИЗИКА для измерений шума, инфразвука и воздушного ультразвука в производственных помещениях и на территориях.

Технические характеристики

Модель М-201/ВМК-201 ВМК-206 МК-233
Характеристика направленности Свободного поля

Давления/

диффузного поля

 Свободного поля
Номинальная чувствительность 14 мВ/Па 14 мВ/Па 14 мВ/Па
Частотный диапазон 1,6 - 40000 Гц 1,6 - 40000 Гц 1,6 - 40000 Гц
Максимальный измеряемый УЗД 162 дБ отн. 20 мкПа 162 дБ отн. 20 мкПа 160 дБ отн. 20 мкПа
Поляризация Внешняя, 200В Внешняя, 200В Внешняя, 200В
Диаметр с сеткой 13,2 мм  (½") 13,2 мм  (½") 13, 2 мм  (½")
Резьба для соединения 11,7 - 60 UNS 11,7 - 60 UNS 11,7 - 60 UNS

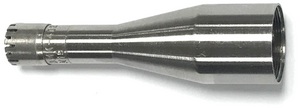

Микрофон ВМК-402А

ВМК-402А - это микрофонные капсюли, которые используются для измерений воздушного ультразвука в диапазоне частот до 100 кГц. Микрофонный капсюль поставляется в комплекте с адаптером для подсоединения к 1/2-дюймовым предусилителям (Р200 и аналогичным).

Технические характеристики

Модель ВМК-402А
Характеристика направленности по давлению
Номинальная чувствительность 1,5 мВ/Па
Частотный диапазон 5 - 100 000 Гц
Максимальный измеряемый уровень звукового давления 170 дБ
Поляризация 200 В
Диаметр адаптера 12,7 мм
Диаметр по сетке 7,0 мм  (¼")
Высота с адаптером 1/4" - 1/2" 45 мм
Микрофонная резьба 5,7 - 60 UNS
Резьба для соединения предусилителя к адаптеру 11,7 - 60 UNS



Микрофоны МС-204, МС-402А

МС-204 и МС-402А - это микрофоны малой чувствительности, которые используются в анализаторах спектра серии ЭКОФИЗИКА для контроля высоких уровней звукового давления, в том числе импульсных акустических процессов, избыточного звукового давления в ударно-воздушных волнах, высоких уровней звука при испытаниях изделий на  устойчивость к акустическому воздействию и т.п.

Технические характеристики

Модель МС-204 МС-402А
Характеристика направленности Свободного поля Давления
Номинальная чувствительность 3 мВ/Па 0,4 мВ/Па
Частотный диапазон 1,6 Гц - 20 000 Гц 8 Гц - 20 000 Гц
Максимальный измеряемый УЗД 172 дБ 176 дБ
Поляризация Внешняя, 200В Внешняя, 200В
Диаметр с сеткой 13,2 мм (½") 7,0 мм  (¼")
Резьба для соединения 11,7 мм - 60 UNS 5,7 мм - 60 UNS

Микрофонные капсюли ZT-333

ZT-333 - это преполяризованные микрофоны свободного поля фирмы Z-Tech (Китай), которые могут использоваться в приборах серий ОКТАВА и ЭКОФИЗИКА совместно с предусилителями Р110, Р410 и Р200. Эти микрофоны удобно применять для построения многоканальных систем. По характеристикам микрофоны ZT-333 являются аналогами микрофонов MP201.



Модель ZT-333
Характеристика направленности свободного поля
Номинальная чувствительность 50 мВ/Па
Частотный диапазон 4 - 20000 Гц
Максимально измеряемый уровень звукового давления 146 дБ
Поляризация 0 В
Емкость 15 пФ
Диаметр с сеткой 13,2 мм (½")
Резьба для соединения 11,7 - 60 UNS

Микрофонные капсюли МР201

МР201 - это преполяризованные микрофоны свободного поля фирмы BSWA (Китай), которые могут использоваться в приборах серий ОКТАВА и ЭКОФИЗИКА совместно с предусилителями Р110, Р410 и Р200. Эти микрофоны удобно применять для построения многоканальных систем.



Модель МР201
Характеристика направленности свободного поля
Номинальная чувствительность 50 мВ/Па
Частотный диапазон 6,3 - 20000 Гц
Максимально измеряемый уровень звукового давления 146 дБ
Поляризация 0 В
Емкость 16 пФ
Диаметр с сеткой 13,2 мм (½")
Резьба для соединения 60UNS-2B

Микрофоны ZT-343

ZT-343 - это преполяризованные микрофонные капсюли типоразмера 1/4", которые могут использоваться в анализаторах спектра серии ЭКОФИЗИКА для измерений воздушного ультразвука в диапазоне частот до 90 кГц.

Технические характеристики

Модель ZT-343
Характеристика направленности свободного поля
Номинальная чувствительность 4 мВ/Па
Частотный диапазон 5 - 90 000   Гц
Максимальный измеряемый уровень звукового давления 165 дБ
Поляризация 0 В
Емкость 7,0 пФ
Диаметр с сеткой 7,0 мм  (¼")
Резьба для соединения 5,7 - 60 UNS *

* Для работы с предусилителем Р200 микрофон поставляется с переходником ADP1412-OED.

Основные технические характеристики микрофонных капсюлей

  ВМК-205 МК-265

ВМК-201

М-201

 МК-233 ВМК-206 МС-204 ZT-333 ВМК-402А МС-402А ZT-343
Диаметр ½" ½" ½" ½" ½" ½" ½" ¼" ¼" ¼"

Внешняя

поляризация

 200 В 200 В 200 В 200 В 200 В 200 В 0 В 200 В 200 В 0 В

Характеристика

направленности

FF

FF

FF

 FF P/RF FF FF P P FF

Номинальная

чувствительность,

мВ/Па

 45 50 14 14 14 3 50 1,5 0,4 4

Частотный

диапазон

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

4 Гц-

20 кГц

5 Гц-

100 кГц

8 Гц-

20 кГц

4 Гц-

90 кГц

Максимальный

измеряемый УЗД,

дБ отн. 20 мкПа

 146 144 162 160 162 172 146 170 176 165

Рекомендуемый

предусилитель

 Р200 Р200 Р200 Р200 Р200

Р200

Р200-ВУ

Р410

Р110

Р200

Р200-ВУ

Р200

Р200-ВУ

 Р700
  • FF - свободного поля
  • RF - диффузного поля
  • P - давления

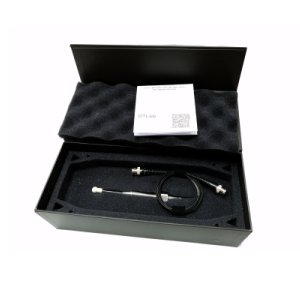

Датчик динамического давления 5V120TD-1

5V122TD-1 - это датчик для измерений переменного давления, в том числе в звуковом диапазоне частот, в жидких и газообразных средах - воздухе, воде, газовых смесях и т.п. Датчик имеет встроенный усилитель, выполнен по технологии ICP/IEPE и совместим с приборами Октава и Экофизика.

Модификации 5V120TD-хх и 5М122TD-хх отличаются наличием крепёжной резьбы на корпусе датчика.



Технические характеристики

Модель 1V122TD-1
Номинальная характеристика направленности сферический
Номинальная чувствительность

45 В/МПа

0,045 мВ/Па
Верхняя граница рабочего диапазона частот 25 кГц
Максимальный измеряемый уровень звукового давления

0,1 МПа

194 дБ*
Максимальный измеряемый уровень при подключении к входам X, Y, Z приборов Экофизика 188 дБ
Максимальный измеряемый уровень при подключении к входам MIC** и А приборов Экофизика 194 дБ
Уровень собственных шумов в октавных полосах частот 125-1000 Гц не более 70 дБ
Уровень собственных шумов в октавных полосах частот 2000-8000 Гц не более 80 дБ
Взвешенный по А уровень собственных шумов не более 82 дБ
Масса (без кабеля) 110 г
Диаметр корпуса 14 мм
Диаметр чувствительного элемента 10 мм

* - все дБ указаны относительно опорного уровня 20 мкПа

** - для подключения к входам MIC требуется адаптер ICP входа 110А-IEPE

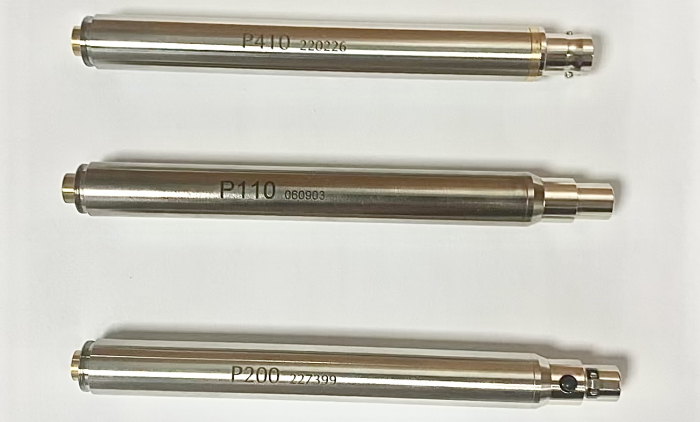

Микрофонные предусилители Р200, Р110 и Р410

Предусилители Р200 применяются в шумомерах ОКТАВА-110А, ОКТАВА-110А-ЭКО, ЭКОФИЗИКА, ЭКОФИЗИКА-110А для согласования сигналов, поступающих от микрофонов с внешней поляризацией (200В) и от преполяризованных микрофонов.

Предусилители Р110 могут применяться в шумомерах ОКТАВА-110А, ОКТАВА-110А-ЭКО, ЭКОФИЗИКА, ЭКОФИЗИКА-110А для работы с преполяризованными микрофонами.

Предусилители Р410 предназначены для подключения преполяризованных микрофонов к устройствам, имеющим вход для ICP (IEPE) датчиков. Например, эти предусилители совместимы со входами X, Y, Z анализаторов ЭКОФИЗИКА и ЭКОФИЗИКА-110А (исполнение HF).

Технические характеристики Р200 и Р110

Модель Р200 Р110

Диапазон частот (емкость капсюля 18 пФ)

2,4 Гц … 200 кГц (при неравномерности АЧХ  ±  0,15 дБ)

0,45 Гц … 500 кГц  (по уровню -3 дБ)

Максимальная скорость нарастания выходного сигнала

10 В/мкс

Входной импеданс

18 ГОм; 0,1 пФ

Выходной импеданс

≤100 Ом

Размах выходного напряжения (пик-пик)

 ± 15 В

Шум (измеренный при емкости 18 пФ)

< 2,8 мкВ (для частотной характеристики А по ГОСТ 17187,
МЭК 61672-1)

< 5 мкВ (2 Гц … 20 кГц)

Коэффициент передачи

(-0,3 ± 0,3) дБ

Рекомендуемое сопротивление нагрузки

не менее 4 кОм

Напряжение питания

± 18 В; 1,5 мА без входного сигнала; < 5 мА (при нагрузке 4 кОм)

Диапазон температур

рабочий:    -40…+60 °С

хранения:  -40…+70 °С

Размеры

диаметр:  12,8 мм

длина:       125 мм

Микрофонная резьба

11,7 - 60 UNS

Разъем

Switchcraft TA5FL

поддерживает подачу напряжения поляризации от 0 до 200 В

Switchcraft TA5FL

не поддерживает подачу напряжения поляризации

Вес

50 г

 50 г

Технические характеристики Р410

Модель Р410

Диапазон частот (емкость капсюля 18 пФ)

25 Гц … 20 кГц (при неравномерности АЧХ  ±  0,15 дБ)

6 Гц … 200 кГц  (по уровню -3 дБ)

Максимальная скорость нарастания выходного сигнала

10 В/мкс

Входной импеданс

18 ГОм; 0,1 пФ

Размах выходного напряжения (пик-пик)

 ± 5 В

Шум (измеренный при емкости 18 пФ)

< 15 мкВ (для частотной характеристики А по ГОСТ 17187-81,
МЭК 61672-1)

< 100 мкВ (2 Гц … 20 кГц)

31,5 Гц – 4 мкВ/√Гц
63 Гц – 2 мкВ/√Гц
125 Гц – 1 мкВ/√Гц
250 Гц – 0,5 мкВ/√Гц
500 Гц – 0,25 мкВ/√Гц
1000 Гц – 0,12 мкВ/√Гц
2000 Гц – 0,08 мкВ/√Гц
4000 Гц – 0,06 мкВ/√Гц
8000 Гц – 0,05 мкВ/√Гц

Коэффициент передачи

0,0 ± 0,3 дБ

Рекомендуемое сопротивление нагрузки

не менее 4 кОм

Питание

U = +18 В,  I > 3 мА

Диапазон температур

рабочий:     -40…+60 °С

хранения:   -40…+70 °С

Размеры

диаметр:  12 мм

длина:       120 мм

Микрофонная резьба

11,7 - 60 UNS

Разъем

BNC

Вес

50 г

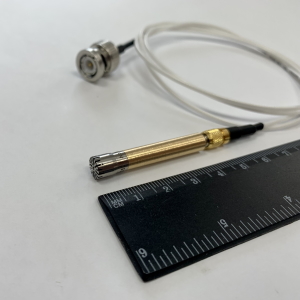

Микрофонный предусилитель Р700

Предусилители Р700 предназначены для подключения преполяризованных микрофонов типоразмера 1/4" к устройствам, имеющим вход для ICP (IEPE) датчиков. Например, эти предусилители совместимы со входами X, Y, Z анализаторов ЭКОФИЗИКА и ЭКОФИЗИКА-110А (исполнение HF) или ICP входами приборов серии Экофизика-500

Технические характеристики Р700

Модель Р700

Коэффициент передачи

0,0 ± 0,3 дБ

Рекомендуемое сопротивление нагрузки

не менее 4 кОм

Питание

U = +18 В,  I > 3 мА

Диапазон температур

рабочий:     -40…+60 °С

хранения:   -40…+70 °С

Размеры

диаметр:  6 мм

длина:       40 мм

Микрофонная резьба

5.7 мм - 60 UNS

Разъем

MicroDot (10-32 UNF)

Микрофонный предусилитель Р200-27 с шунтирующей ёмкостью

Микрофонный предусилитель Р200-27 (семейство предусилителей Р200-ВУ) предназначен для согласования сигнала, поступающего с микрофонного капсюля на вход вторичного измерительного прибора, и обеспечивает измерение высоких уровней звука и звукового давления.

Предусилитель Р200-27 используется с конденсаторными микрофонами типоразмера ½" или ¼" (последнее - при использовании адаптеров RA0019R).  Предусилитель Р200-27 может использоваться как с микрофонным капсюлями, требующими внешней поляризации, так и с преполяризованными.



Технические характеристики Р200-27

Модель Р200-27

Нижний предел диапазона частот при входном сигнале 0,1 В СКЗ (емкость капсюля 6 пФ)

При неравномерности АЧХ ±0,15 дБ: 0,6 Гц

По уровню ‒3 дБ: 0,11 Гц
Нижний предел диапазона частот при входном сигнале 0,1 В СКЗ (емкость капсюля 18 пФ)

При неравномерности АЧХ ±0,15 дБ: 0,4 Гц

По уровню ‒3 дБ: 0,08 Гц
Верхний предел диапазона частот при входном сигнале 10 В СКЗ 100 кГц

Максимальная скорость нарастания выходного сигнала

10 В/мкс

Входной импеданс

18 ГОм; 0,1 пФ

Выходной импеданс

≤100 Ом

Размах выходного напряжения (пик-пик)

 ± 15 В

Собственные шумы для частотной характеристики А (по ГОСТ 17187-2010, ГОСТ Р 53188.1, МЭК 61672-1)

< 2,9 мкВ
Собственные шумы для 1/3-октавной полосы 2 Гц … 20 кГц < 6,0 мкВ

Рекомендуемое сопротивление нагрузки

не менее 4 кОм

Напряжение питания

± 18 В; 1,5 мА без входного сигнала; < 5 мА (при нагрузке 4 кОм)

Коэффициент передачи (в зависимости от емкости капсюля)

при ёмкости капсюля 6 пФ:    ‒15,32 дБ

при ёмкости капсюля 18 пФ:    ‒8,11 дБ

Размеры

диаметр:  12,8 мм

длина:       125 мм

Микрофонная резьба

11,7 - 60 UNS

Разъем

Switchcraft TA5FL

поддерживает подачу напряжения поляризации от 0 до 200 В

Вес

50 г

ОКТАФОН-М. Технические характеристики и кратное описание

ОКТАФОН-М - микрофонный блок питания для подключения измерительных конденсаторных микрофонов, антенн П6-70/П6-71 и других первичных преобразователей к вторичным приборам: вольтметрам, осциллографам, анализаторам спектров и системам сбора данных.


Технические характеристики



ОКТАФОН-М

(выпускается с 2015 года)
Количество входных каналов 3 (разъем типа Switchcraft 5-pin)
Питание предусилителя ± 18 В (биполярное)
Напряжение поляризации микрофонных капсюлей 0 В; 200 В (переключение)
Усиление сигнала 0 дБ
Максимальное входное напряжение ± 15 В
Выходы сигнала 3 (BNC)
Дополнительные выходы для прослушивания сигнала нет
Питание Съёмные аккумуляторные батареи или внешний источник питания 5В USB, 500 мА
Габаритные размеры 125 х 85 х 35 мм
Масса менее 500 г
Блок питания измерительных микрофонов и антенн

Р302. Усилитель малошумящий

Малошумящий усилитель Р302 предназначен для согласования слабых сигналов, подаваемых на вход анализаторов спектра, вольтметров и т.д.

Питание устройства осуществляется от четырех элементов типа АА либо от внешнего источника постоянного тока 5VDC.

Для подключения к сети переменного тока (220 VAC) следует использовать поставляемый по отдельному заказу сетевой адаптер и кабель USB/Switchcraft 6-pin.

Усилитель имеет два канала (A и B), которые независимы друг от друга и могут задействованы одновременно или по отдельности.

Тестовый канал AUX предназначен для проверки работоспособности канала усиления путем подачи на соответствующий вход слабого гармонического электрического сигнала (частота тестового сигнала 80±1 Гц, напряжение от 0,1 до 0,5 Вскз)

Технические характеристики усилителя Р302

Количество входных каналов

2 (разъемы BNC)

Усиление (на опорной частоте 1000 Гц) Кус, дБ



Канал



A

26,0

B

25,9

Максимальное напряжение (каналы A и B)



Макс. размах выходного переменного напряжения (Uвых)

±6 Впик

Макс. скорость нарастания входного сигнала

15 В/мкс

Макс. входное переменное напряжение (Uвх)

Uвых10-0.05Кус, Впик

Предельно допустимое напряжение на входе (с учетом постоянной и переменной составляющих)

±25 В

Коэффициент нелинейных искажений (на частотах 1000 Гц, 10000 Гц)

<0,05%

Рекомендуемое сопротивление нагрузки

4 кОм

Входной импеданс

Канал A: 5 МОм

Канал B: 100 кОм

Спектральные характеристики (на примере зав. номера 190003)

Усиление (Кус) и спектральная плотность собственных шумов (σ)

Канал А

f, Гц

1,25

2

4

8

16

31,5

63

125

250

500

1000

2000

4000

8000

16000

Kус, дБ

23,9

26,0

26,1

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,8

σ, нВ/Гц^0,5

25,0

22,3

15,1

13,1

10,1

8,8

7,5

6,7

6,7

6,4

6,4

6,3

6,3

6,4

6,7



Канал B

f, Гц

31,5

63

125

250

500

1000

2000

4000

8000

16000

Kус, дБ

22,1

25,5

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,8

σ, нВ/Гц^0,5

7,1

5,7

4,6

4,6

4,2

4,1

4,0

4,0

4,0

4,2





Питание

4 элемента типа АА, внешнее питание (DIN) 5 В DC,

макс. ток потребления 150 мА

Габаритные размеры

Не более 185 х 85 х 35 мм

Масса с аккумулятором

Не более 550 г





EXC0XR. Кабель микрофонный удлинительный, X м

Микрофонные кабели EXC00XR предназначены для подключения микрофонных предусилителей, а также измерительных антенн П6-70 и П6-71 к микрофонному входу приборов Октава и Экофизика.

Кабели EXC00XR поставляются типовой длины 2, 5, 10 и 15 метров (EXC002R, EXC005R, EXC010R и EXC015R). Кабели допускают последовательное подключение-наращивание. Не рекомендуется подключать микрофонные предусилители к измерительно-индикаторному блоку шумомеров с использованием кабельных линий длиной 20 и более метров.

Внимание:  приборы Экофизика-110А (исполнение HF) соответствуют требованиям к шумомерам класса 1 только при использовании с удлинительным микрофонным кабелем.



КШМ-5, кабель шлейфовый микрофонный

КШМ-5 - шлейфовый микрофонный кабель с плоским сечением. Разработан для удобства прокладывания через закрываемые окна и двери. Длина 5 метров, разъёмы кабеля - Swichcraft 5 pin. Может использоваться с приборами серии Октава и Экофизика (с микрофонным каналом MIC) при работе с предусилителями Р200, Р200-ВУ, Р110, адаптерами 110A-IEPE и другими аналогичными устройствами.

W2. Ветрозащита для 1/2" микрофонов

Ветрозащита W2 предназначена для использования с микрофонами 1/2". Она применяется при измерениях шума на улице, а также в помещениях, при присутствии потоков воздуха.
Измерять шум с ветрозащитой возможно при скорости движения воздуха на улице до 5 м/с. Если скорость движения воздуха больше 5 м/с, измерять шум нельзя даже с ветрозащитой.

Рекомендуется использовать ветрозащиту не только при измерениях на улице, но и при любых других измерениях в целях защиты микрофонного капсюля от механических повреждений, пыли, грязи.

При обработке результатов измерений шума, выполненных с использованием ветрозащиты, необходимо учитывать дополнительные поправки. Для приборов серии Октава и Экофизика такие поправки приведены в приложении к руководству по эксплуатации, методике выполнения прямых однократных измерений МИ ПКФ-12-006.

Методики однократных прямых измерений (МИ ПКФ-12-006 и другие)
