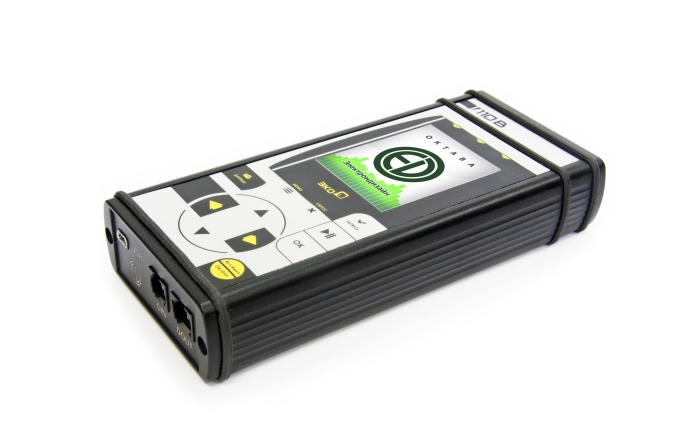

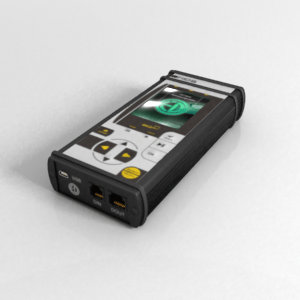

Экофизика-110В

Виброметр-анализатор спектра трехканальный

Экофизика-110В – это трехканальный виброметр-анализатор спектра, предназначенный для оценки воздействия вибрации на человека, конструкции зданий и сооружений, а также для исследований вибрационной активности машин.

Номер в Госреестре: 48433-11 (Беларусь: РБ 03 06 5015 12).

С ноября 2014 года прибор поставляется в исполнении Экофизика-110В (Белая) с расширенными функциональными возможностями.

С 01 января 2017 года производство приборов Экофизика-110В прекращено. Вместо них стал производится прибор Экофизика-111В.

Функциональные возможности
  • Прямое подключение вибродатчиков со встроенной электроникой (IEPE, ICP и т.п.)
  • Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041)
  • Измерение уровней вибрации в октавных и 1/3-октавных полосах частот по трем направлениям одновременно
  • Металлический корпус, прочность к внешнему воздействию
  • Автоматическая запись в память результатов измерений и оцифрованных сигналов
  • Режим постобработки записанных сигналов
  • Энергонезависимая память 4 гигабайта
  • Канал телеметрии, дистанционное управление и работа с прибором
  • Подключение цифровых измерительных преобразователей
Особенности
  • Количество аналоговых каналов: 3
  • Отсутствие кабельного эффекта благодаря применению датчиков со встроенной электроникой
  • Линейный рабочий диапазон более 100 дБ без переключения усиления
  • Одновременное измерение спектров по трем каналам в диапазоне частот до 10 кГц (20 кГц для исполнения "Белая")
  • Измерение вибрации одновременно в трех точках в диапазоне частот до 10 кГц
  • Возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN
  • Измерение процентилей Ln, дозы вибрации и других статистических показателей
  • Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда)

Расширенные возможности приборов Экофизика-111В и Экофизика-110В (Белая)

  • Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
  • Список доступных датчиков открывается непосредственно в измерительной программе.
  • Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
  • Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
  • Постобработка файлов мультизаписи теперь  может осуществляться самим прибором без применения компьютера.
  • Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
  • Встроенный блокнот - рабочий журнал измерений в текстовом формате.
  • 1/3-октавный анализ с экранными коррекциями спектра.
  • БПФ-анализ по трем каналам одновременно.
  • Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
  • 3-канальный  регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
  • Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

Области применения приборов Экофизика-110В и Экофизика-111В

  • Санитарно-гигиеническая оценка вибрации на рабочем месте (производственный контроль, СОУТ, надзор)
  • Санитарно-гигиеническая оценка вибрации в помещениях жилых и общественных зданий
  • Измерение вибрационных характеристик оборудования и строительных конструкций
  • Аттестация вибростендов
  • Оценка воздействия вибрации на здания и сооружения
  • Научно-исследовательские и опытно-конструкторские работы

Белая Экофизика. Диспетчер датчиков

В приборах Экофизика-111В, Экофизика-110В (Белая), Экофизика-110А (Белая) имееется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков».

Диспетчер датчиков включает в себя следующие составные части:

  • реестр измеряемых величин (единиц измерения);
  • картотека зарегистрированных первичных преобразователей;
  • картотека зарегистрированных калибраторов;
  • журнал диспетчера.

Диспетчер датчиков позволяет:

  • хранить калибровочные данные для разнообразных первичных преобразователей; для некоторых видов первичных преобразователей (например,  датчиков ускорения) пользователь может предусмотреть использование вторичных единиц единиц (например, измерять скорость или перемещение  с помощью датчика ускорения);
  • выбирать в измерительных программах датчики нужного типа; при этом прибор автоматически задействует параметры калибровки;
  • хранить параметры калибраторов и использовать их при автоматической калибровке;
  • регистрировать в журнале все изменения, связанные с калибровкой.

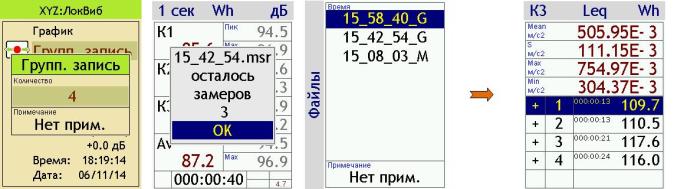

Белая Экофизика. Групповая запись

Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров  сохраняются в общем файле для удобства последующей обработки.

Белая Экофизика может осуществлять постобработку файла  Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).

После открытия файла Групповой записи мы попадаем в окно сводки.

Внизу этого окна находится таблица замеров. Над таблицей замеров показаны результаты расчета по группе: средние (Mean), минимальные (Min) и максимальные (Max) значения выбранной величины по всем замерам, отмеченным знаком «+», а также стандартное отклонение (S), или стандартная неопределенность по типу А, для этого многократного измерения.

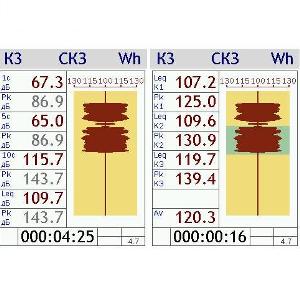

Белая Экофизика. Хронограмма измерений в реальном времени

В наши дни большинство профессиональных измерительных приборов обладают энергонезависимой памятью и могут хранить внутри себя большое количество результатов измерений. Однако доступ к этим данным часто неудобен, и их полноценная обработка осуществляется, как правило, на компьютере в «домашних» условиях. Оперативная предыстория – это альтернативное решение, которое позволяет быстро проанализировать акустические явления непосредственно в контрольной точке. В процессе измерений приборы серии «Белая Экофизика» сохраняют часть результатов в оперативной памяти. В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события). Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.

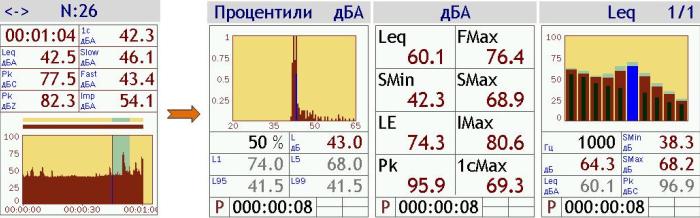

Белая Экофизика. Анализ хронограмм мультизаписей

Мультизапись - это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин. Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборах серии «Белая Экофизика» обработка мультизаписи может быть выполнена самим прибором без компьютера.

При вызове из памяти файла мультизаписи  на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения.

Вы можете выделить интересующий участок (зону обработки) и рассчитать для него средние, максимальные и иные показатели.

Зону обработки можно выделить двумя способами.

  • Способ 1: отметить на графике начало и конец интересующего вас участка.
  • Способ 2: указать минимальный уровень, который вас интересует: в зону обработки будут включены все измерения, совпадающие или превышающие указанный вами порог.

Примечание. Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-110В (Белая):

  • ЭкоЗвук ЭФБ-110А,
  • Общая вибрация ЭФБ-110В,  -ЭФБ-110А,  -ЭФБ-HF,
  • Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF.

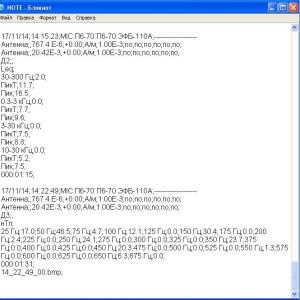

Белая Экофизика. Электронный блокнот протоколов измерений

В приборах серии Белая Экофизика есть новый вид записи в память: Запись в Блокнот.

Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом.

Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране.

Таким образом, все записи блокнота хранятся в общем файле независимо от того, в каком режиме они были сделаны.

При превышении максимального объема файла NOTE.TXT прибор стирает самую старую запись (из начала файла) и записывает новую информацию в конец файла.

Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись.

Технические характеристики прибора Экофизика-110В в качестве виброметра

Удовлетворяемые стандарты, показатели точности ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004,
ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра Общая вибрация, Локальная вибрация
Количество каналов 1-3 (определяется типом и количеством вибродатчиков)
Тип вибропреобразователя Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV - для исполнения "Экофизика-110В (Белая )"
Частотные коррекции общей вибрации (измеряются одновременно) Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно) Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2

59 - 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)

Для исполнения "Экофизика-110В (Белая )": 54 - 165 (Wm), 56-165 (Wk), 56-165 (Wd), 57-165 (Wb, Wc), 54-165 (We), 59-165 (Wj), 61-165 (Fk, Fm), 42-164 (Wh), 57-164 (Fh)

Пределы основной относительной погрешности измерения виброускорения на опорной частоте +/-0,3 дБ

Технические характеристики прибора Экофизика-110В в качестве анализатора спектра

Удовлетворяемые стандарты и показатели точности Класс1 по МЭК 61260
Наборы фильтров октавные и 1/3-октавные фильтры
Диапазон частот анализа в реальном времени в режиме
"Общая вибрация"

октавные фильтры 1 Гц - 125 Гц

1/3-октавные фильтры 0,8 Гц - 160 Гц

Диапазон частот анализа в реальном времени в режиме
"Локальная вибрация"

октавные фильтры 8 Гц - 1000 Гц

1/3-октавные фильтры 6,3 Гц - 1250 Гц

Диапазон частот анализа в реальном времени в режиме "1/3-октавный Анализатор"

1/3-октавные фильтры 0,8 - 10000 Гц

Линейный рабочий диапазон октавных фильтров

Общая вибрация: 116 дБ

Локальная вибрация: 105 дБ

Линейный рабочий диапазон 1/3-октавных фильтров

Общая вибрация: 116 дБ

Локальная вибрация: 115 дБ

Анализ-3-EF: 100 дБ

Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) 4,6 В пик-пик

Технические характеристики прибора в качестве анализатора спектра для исполнения "Экофизика-110В (Белая )"

Удовлетворяемые стандарты и показатели точности Класс1 по ГОСТ Р 8.714-2010
(МЭК 61260)
Наборы фильтров октавные и 1/3-октавные фильтры
Диапазон частот анализа в реальном времени в режиме
"Общая вибрация ЭФБ-110В"

октавные фильтры 1 Гц - 125 Гц

1/3-октавные фильтры 0,8 Гц - 160 Гц

Диапазон частот анализа в реальном времени в режиме
"Локальная вибрация ЭФБ-110В"

октавные фильтры 8 Гц - 1000 Гц

1/3-октавные фильтры 6,3 Гц - 1250 Гц

Диапазон частот анализа в реальном времени в режиме "1/3-октавный анализатор XYZ"

1/3-октавные фильтры 0,8 - 20 000 Гц

Линейный рабочий диапазон октавных фильтров

Общая вибрация ЭФБ-110В: 130 дБ

Локальная вибрация ЭФБ-110В: 112 дБ

Линейный рабочий диапазон 1/3-октавных фильтров

Общая вибрация ЭФБ-110В: 131 дБ

Локальная вибрация ЭФБ-110В: 117 дБ

1/3-октавный анализатор XYZ: 100 дБ

Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) 4,6 В пик-пик

Технические характеристики узкополосного анализа в режиме "БПФ-анализатор XYZ" для исполнения "Экофизика-110В (Белая)":

  • Количество каналов: 3.
  • Количество точек в окне анализа: 1024.
  • Диапазон анализа (полоса БПФ):  187 Гц,  375 Гц,  750 Гц,  1,5 кГц,  3 кГц,  6 кГц,
    12 кГц, 24 кГц.
  • Объем выборки (в зависимости от диапазона анализа): от 375 до 48000.
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
  • Количество линий БПФ, выводимых на индикатор: 200.
  • Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
  • Диапазон ZOOM: от 4 до 32.
  • Усреднение: линейное, линейное с накоплением.
  • Временное окно: модифицированное Flap-Top (ISO 18431)

Общетехнические характеристики приборов Экофизика-110В и Экофизика-111В

  • Питание прибора
    • Питание прибора осуществляется от комплекта аккумуляторов.
    • Энергопотребление: максимально 500 мА.
    • Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
  •  Габаритные размеры и масса
    • Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
    • Масса (без первичных преобразователей): не более 0,6 кг.
  • Прочие характеристики
    • Индикатор: OLED(320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
      • Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
    • Клавиатура: пленочная.
    • Память: >4 Гбайт, энергонезависимая.
    • Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
  • Рабочие условия эксплуатации
    • Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
    • Относительная влажность: до 90 % при +40 гр.С (без конденсата).
    • Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).

Многоканальные измерения с применением блока Октафон-М

Приборы Экофизика-110А в исполнении HF и Экофизика-110В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-110В и Экофизика-110А (HF)

  • Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
  • Подключение через микрофонный блок питания Октафон-М (рекомендуемое).

Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.

Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже.



Прямое подключение
IEPE- предусилителей

Подключение через микрофонный блок питания Октафон-М

Применяемые микрофонные предусилители
  • P410
  • Р200
  • P110
Применяемые микрофонные капсюли

Только преполяризованные



  • MP201 или аналоги

Как преполяризованные, так и требующие внешней поляризации 200 В

  • МК-265, ВМК-205 и аналоги
  • МК-233, М-201 и аналоги
  • МК301 и аналоги
  • MP201
Возможная длина соединительных кабелей до 10 метров до 30 метров
Возможность измерения уровней звукового давления в слышимом диапазоне по 2-4 каналам Да Да
Возможность измерения инфразвука Нет Да

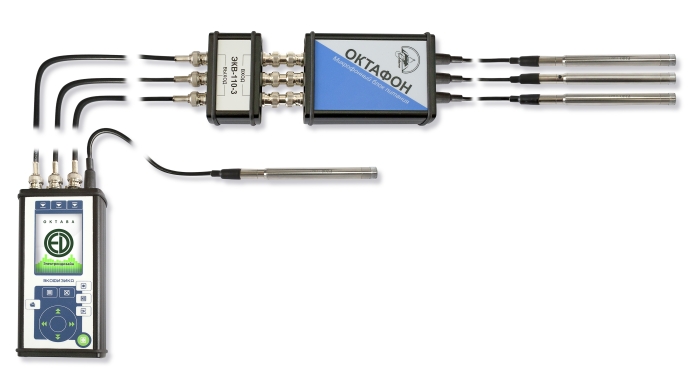

Подключение микрофонов через блок питания Октафон-М реализуется следующим образом:

  1. Микрофонные капсюли устанавливаются на стандартные микрофонные предусилители.
  2. Предусилители подключаются к микрофонному блоку питания Октафон-М. Длина соединительных кабелей может быть от 0,5 до 30 метров.
  3. Блок питания Октафон-М обеспечивает подачу питания на предусилители и подачу напряжения поляризации 200В (отключаемая опция). Выходы блока питания Октафон-М имеют разъём BNC.
  4. Для подключения блока Октафон-М к ICP/IEPE-входам приборов Экофизика-110А или Экофизика-111В используется адаптер прямого входа ЭКВ-110-3.

При подключении микрофонов через блок питания Октафон-М в разных измерительных режимах обеспечивается измерение следующих акустических параметров.

Прибор, исполнение Режим Измеряемые и регистрируемые параметры

Экофизика-110А,

исполнение  HF

Анализ-4-LF

Уровни звукового давления (УЗД) в 1/3-октавных полосах в диапазоне 0,8-160 Гц.

Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)

Анализ-4-HF

УЗД в 1/3-октавных полосах в диапазоне 25-10000 Гц по трём каналам и 25-40000 Гц по четвёртому каналу.

Индикация уровня звука по 4-м каналам (прибор не является 4-х канальным шумомером утверждённого типа)

Анализ-4-EF УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 10 кГц по 4-м каналам
Регистр. 4Kх96кГц

Регистрация сигнала по 4-м каналам с темпом записи 96 кГц.

Измеряемых параметров нет

Экофизика-110А,

исполнение  HF (Белая)

MXYZ: 1/3окт

УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 20 кГц по четырём каналам.

Экранные коррекции (для каждого из каналов):

УЗД в 1/1-октавных полосах в диапазоне 1 Гц - 16 кГц;

УЗД в 1/3-октавных полосах частот, взвешенные по А;

Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне

MXYZ: БПФ-4 БПФ спектры звукового давления по 4-м каналам
Регистратор

Регистрация сигнала по 1-4 каналам с настраиваемым темпом записи.

Измеряемых параметров нет

Экофизика-110В Анализ-3-EF УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 10 кГц по 3-м каналам
Анализ-3-LF

УЗД в 1/3-октавных полосах в диапазоне 0,8-160 Гц.

Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)

Экофизика-111В





Экофизика-110В,

исполнение (Белая)

XYZ:1/3окт

УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 20 кГц по трём каналам.

Экранные коррекции (для каждого из каналов):

УЗД в 1/1-октавных полосах в диапазоне 1 Гц - 16 кГц;

УЗД в 1/3-октавных полосах частот, взвешенные по А;

Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне

XYZ:БПФ-3 БПФ спектры звукового давления по 3-м каналам
Регистратор

Регистрация сигнала по 1-3 каналам с настраиваемым темпом записи.

Измеряемых параметров нет
