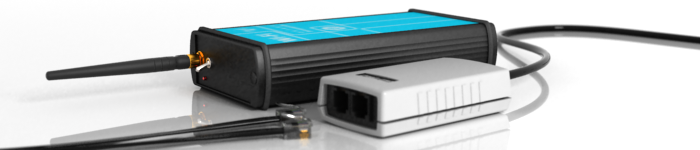

ЭКО-DIN-DOUT, ЭКО-DINx2

Адаптеры телеметрии

Адаптеры телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 предназначены для передачи результатов измерений из прибора в компьютер в режиме реального времени. Применяются в системах мониторинга виброакустических и иных физических величин, а также в распределенных измерительных системах с большим количеством точек. Используются для дистанционного управления измерительными приборами.

Для работы с адаптерами телеметрии рекомендуется использовать программное обеспечение Signal+, 110-DM (Диспетчер данных), которое приобретается дополнительно.
Для разработки собственных пользовательских приложений обработки данных телеметрии предоставляется библиотека OctavaSignal.dll, содержащая функции поддержки интерфейса и структуры данных.

Функциональные возможности
  • Два канала передачи данных
  • Подключение цифровых преобразователей семейства -DIN (П3-80-ЕН500, П3-80-Е, П3-81-Х, ОКТАФОН-110А(В), 110-IEPE-DIN, ЭКОТЕРМА-1-DIN и др.)
  • Подключение всех приборов семейства ОКТАВА и ЭКОФИЗИКА
  • Поддержка интерфейсов USB и Wi-Fi для связи с компьютером
Особенности
  • Варианты исполнения: L (кабельное соединение с компьютером) и RF (комбинированное соединение: беспроводное и кабельное с переключением)
  • Комбинации каналов передачи данных: DINx2 - два канала DIN; DIN-DOUT - один канал DIN, один канал DOUT
  • Не требует дополнительных внешних источников питания

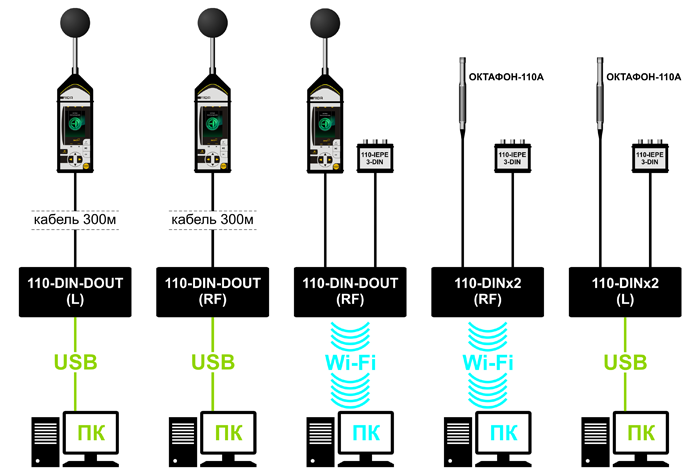

Схемы коммутации адаптеров телеметрии

Технические характеристики

  ЭКО-DIN-DOUT(L) ЭКО-DINx2(L) ЭКО-DIN-DOUT(RF) ЭКО-DINx2(RF)
Кол-во каналов DIN 1 2 1 2
Кол-во каналов DOUT 1 - 1 -
USB Есть Есть Есть Есть
Радиоканал Wi-Fi - - Есть Есть
Скорость потока 2 Мбит/с 2 Мбит/с 2 Мбит/с
200 кбит/с (с Wi-Fi)

2 Мбит/с
200 кбит/с (с Wi-Fi)

Питание USB USB USB, аккумуляторы USB, аккумуляторы
Материал корпуса HIPS HIPS Al Al
Габаритные размеры
(без кабелей и антенн)
90x50х25мм 90х50х25мм 170х85х35мм 170х85х35мм
