Оборудование для испытаний и поверки. Эквиваленты микрофонов серии ЭКМ

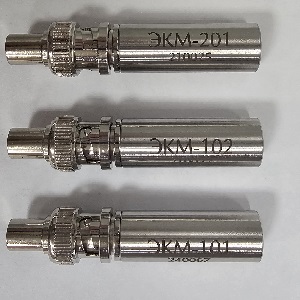

Электрические эквиваленты микрофонов ЭКМ-101М, ЭКМ-102 и ЭКМ-201 предназначены для тестирования электрических характеристик шумомеров и иных акустических измерителей, а также для определения их уровня собственных шумов.

При использовании электрический эквивалент накручивается на микрофонный предусилитель вместо микрофона, на вход  подают сигналы от генератора в соответствии с методикой тестирования.

Для определения уровня собственных шумов вход эквивалентна закорачивают заглушкой (50 Ом), входящей в комплект поставки.

Таблица совместимости эквивалентов микрофонов

Наименование Емкость Совместимые предусилители Эквивалентные микрофоны
ЭКМ-101М 18 пФ Р200 (все модификации), Р110, Р401, КММ400,   1/2-дюймовые конденсаторные микрофоны емкостью
16-20 пФ (ВМК-205, М-201, ВМК-201, ВМК-206, МК-265, МК-233, ZT-333, BSWA MP201 и аналогичные)
ЭКМ-102 6 пФ Р200 (все модификации), Р401, КММ400, 1/4-дюймовые конденсаторные микрофоны (ВМК-402А, МК-401, МК-301, 4135, 4146, 40BF и аналогичные)
ЭКМ-201   Р110 BSWA MP205
