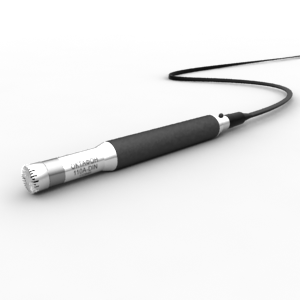

ОКТАФОН-110А-DIN. Цифровой измерительный преобразователь

Измеритель уровней звука и звукового давления

Цифровой преобразователь ОКТАФОН-110А-DIN – это полноценный шумомер-анализатор без индикатора. Он умещается в корпусе обычного микрофонного предусилителя и проводит измерения уровней звука и спектров звукового давления по первому классу точности.

Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.

При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь ОКТАФОН-110А-DIN превращается в шумомер-анализатор спектра ОКТАФОН-110.

Технические характеристики цифрового преобразователя ОКТАФОН-110А-DIN

Технические характеристики в качестве шумомера в режиме ЭКОЗВУК-DIN

  • Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
  • Частотные характеристики А, AU, C, Z
  • Временные характеристики: S, F, I, Пик, Leq, LE
  • Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ): 39 - 139 дБА

Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN

  • Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
  • Третьоктавные фильтры: 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
  • Линейный диапазон: не менее 100 дБ

Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN

  • Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1;  1,5;  2,2;  3,3;  4,7;  6,8;  10;  15;  22;  33;  47;  68;  100 Гц
  • Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
  • Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц
  • Пределы погрешности определения среднеквадратичного значения: не более 1,5% (в диапазоне 50 Гц – 45000 Гц); в диапазоне 30 Гц – 50 Гц -  не более 5%

Параметры БПФ

  • Количество точек в окне анализа: 1024
  • Объем выборки (в зависимости от диапазона анализа): от 375 до 96000
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 256
  • Количество линий БПФ, выводимых на индикатор: 200
  • Величина перекрытия окон БПФ: 87%
  • Диапазон ZOOM: от 4 до 32
  • Усреднение: линейное, линейное с накоплением
  • Временное окно: модифицированное Flap-Top (ISO 18431)

Габаритные размеры: 140 х 16 х 16 мм

Интерфейс: DIN
