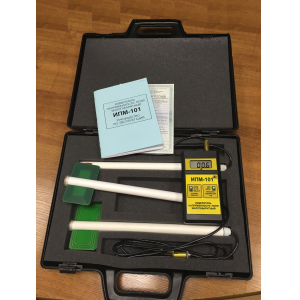

ИПМ-101. Измеритель напряженности поля малогабаритный

Измеритель ИПМ-101 предназначен для измерения среднеквадратических значений напряженности переменного электрического поля и напряженности переменного магнитного поля источников известной частоты в диапазонах от 30 кГц до 1,2 ГГц и от 2,4 ГГц до 2,5 ГГц.

Это недорогое средство измерений мы рекомендуем для оснащения тех лабораторий, для которых контроль электромагнитных излучений в радиочастотном диапазоне является редкой задачей.

Прибор ИПМ-101 не следует путать с модифицированной версией ИПМ-101М, которая выпускается НПП «Доза».

Оба прибора используют одни и те же антенные преобразователи, коэффициент преобразования (чувствительность) которых сильно зависит от частоты. Для выполнения точного измерения необходимо знать частоту источника.

Микропроцессорный прибор ИПМ-101М хранит в своей памяти калибровочные коэффициенты и при выполнении измерения пользователю достаточно ввести в него частоту измеряемого поля.

Более дешевый измеритель ИПМ-101 не имеет такой возможности: при проведении измерений калибровочные коэффициенты необходимо брать из паспорта  вручную.

Технические характеристики измерителя ИПМ-101 с антенной Е01

Измеряемая величина напряженность электрического поля (НЭП)
Тип антенного преобразователя антенна дипольная направленная
Диапазон частот измеряемой НЭП от 30 кГц до 1,2 ГГц
от 2,4 ГГц до 2,5 ГГц

Диапазон измерения НЭП в зависимости от частоты

1,15 В/м - 115 В/м (30-50 кГц)
1,0 В/м - 100 В/м (0,05  - 300 МГц)
0,85 В/м - 85 В/м (300 - 500 МГц)
0,7 В/м - 70 В/м (500 - 700 МГц)
0,5 В/м - 50 В/м (700 - 1000 МГц)
0,35 В/м - 35 В/м (1 Гц - 1,2 ГГц)

0,5 В/м - 50 В/м (2,4 - 2,5 ГГц)

Основная относительная погрешность измерения СКЗ НЭП с гармонической временной зависимостью +/-[20 + 0,2 KF (E0 / Ex)] , %  *

* ПРИМЕЧАНИЕ.  Е0 = 100 В/м;   ЕX - измеренное значение НЭП в В/м;
КF - частотный коэффициент АП  Е01 на частоте измерения (варьируется от 1,15 до 0,5).



Технические характеристики измерителя ИПМ-101 с антенной Е02

Измеряемая величина напряженность электрического поля (НЭП)
Тип антенного преобразователя антенна дипольная направленная
Диапазон частот измеряемой НЭП от 30 кГц до 1,2 ГГц
от 2,4 ГГц до 2,5 ГГц

Диапазон измерения НЭП в зависимости от частоты

5,75 В/м - 575 В/м (30-50 кГц)
5,0 В/м - 500 В/м (0.05  - 700 МГц)
4,25 В/м - 425 В/м (700 - 1200 МГц)
0,6 В/м - 600 В/м (2,4 - 2,5 ГГц)

Основная относительная погрешность измерения СКЗ НЭП с гармонической временной зависимостью +/-[20 + 0,2 KF (E0 / Ex)] , %  *

* ПРИМЕЧАНИЕ. Е0 = 500 В/мЕX - измеренное значение НЭП в В/м
КF - частотный коэффициент АП  Е02 на частоте измерения (варьируется от 1,15 до 0,5).



Технические характеристики измерителя ИПМ-101 с антенной Н01

Измеряемая величина напряженность магнитного поля (НМП)
Тип антенного преобразователя антенна рамочная плоская направленная
Диапазон частот измеряемой НМП от 30 кГц до 3 МГц

Диапазон измерения НМП в зависимости от частоты

0,75 А/м - 75 А/м (30-50 кГц)
0,6 А/м - 60 А/м (50  - 70 кГц)
0,5 А/м - 50 А/м (70 кГц - 3 МГц)

Основная относительная погрешность измерения СКЗ НМП с гармонической временной зависимостью

±[20 + 2 КF0 / НX)], %, при НX < Н0КF ,

±[20 + (2 / КF) (НX / Н0)], %, при НX > Н0КF  *

* ПРИМЕЧАНИЕ. H0 = 5 А/м; HX - измеренное значение НМП в А/м
КF - частотный коэффициент АП  Н01 на частоте измерения (варьируется от 1,5 до 1,0).



Технические характеристики измерителя ИПМ-101 с антенной Н02

Измеряемая величина напряженность магнитного поля (НМП)
Тип антенного преобразователя антенна рамочная плоская направленная
Диапазон частот измеряемой НМП от 1 МГц до 50 МГц

Диапазон измерения НМП в зависимости от частоты

0,15 А/м - 15 А/м (1-1,5 МГц)
0,12 А/м - 12 А/м (1,5  - 3 МГц)
0,1 А/м - 10 А/м (3  - 50 МГц)

Основная относительная погрешность измерения СКЗ НМП с гармонической временной зависимостью

±[20 + 2 КF 0 / НX)], %, при НX < Н0КF ,

±[20 + (2 / КF) (НX  / Н0)], %, при НX > Н0КF  *

*  ПРИМЕЧАНИЕ.  H0 = 5 А/м; HX - измеренное значение НМП в А/м
КF - частотный коэффициент АП  Н01 на частоте измерения (варьируется от 1,5 до 1,0).



Общие технические характеристики измерителя ИПМ-101

Время установления рабочего режима не более 3 мин
Диапазон рабочих температур от 5 до 40 °С
Продолжительность автономной работы не менее 16 ч
Питание батареи типа "Крона", "Корунд"
Потребляемые мощность и ток 0,05 Вт, 5 мА
Габаритные размеры антенн Е01, Е02, Н01, Н02 350 мм х 110 мм х 25 мм
Габаритные размеры индикаторного блока 160 мм х 85 мм х 32 мм
Масса антенн Е01, Е02, Н01, Н02 не более 200 г
Масса индикаторного блока не более 250 г
