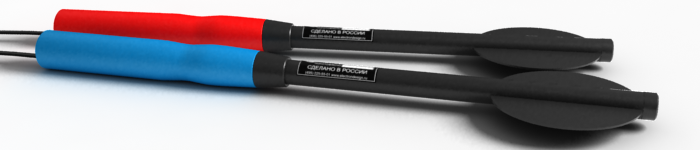

П6-70, П6-71, П6-73. Измерительные антенны

Антенны П6-70, П6-71 и П6-73 предназначены для измерений напряженности магнитного (П6-70, П6-73) и электрического (П6-71) поля в диапазоне частот 5 Гц – 500 кГц. Чувствительность антенн оптимизирована для контроля биологически опасных уровней ЭМП, указанных в гигиенических нормативах.
Антенны могут подсоединяться к анализаторам спектра, осциллографам, вольтметрам и иным вторичным приборам с помощью блока питания ОКТАФОН, ОКТАФОН-М, а также напрямую к микрофонным входам приборов Экофизика-110А, Экофизика, Октава-110А, Октава-110А-ЭКО, Октава-111.

Приборы ЭКОФИЗИКА и ЭКОФИЗИКА-110А имеют специальные режимы фильтрации сигналов антенн П6-70 и П6-71, при которых обеспечиваются прямые показания напряженности поля в нормируемых полосах частот.

Номер в Госреестре СИ РФ: 36631-07; 36632-07, 92435-24

Технические характеристики

Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот ƒ, кГц

от 0,005 до 400 включ.

Диапазон изменения коэффициента калибровки, дБ (1 Ом-1·м-1)

от 30 до 90 включ.

Пределы допускаемой погрешности коэффициента калибровки*, дБ



– в диапазоне частот от 0,005 до 0,02 кГц включ. при измерении НМП до 3000 А·м-1 включ.



±2,0

– в диапазоне частот св. 0,020 до 0,075 кГц включ. при измерении НМП до 12000 А·м-1 включ.



±1,2

– в диапазоне частот св. 0,075 до 1,00 кГц включ. при измерении НМП до 1000 А·м-1 включ.



±1,5

– в диапазоне частот св. 1,0 до 10,0 кГц включ. при измерении НМП до 500 А·м-1 включ.



±1,5

– в диапазоне частот св. 10,0 до 100,0 кГц включ. при измерении НМП до 100 А·м-1 включ.



±1,5

– в диапазоне частот св. 100,0 до 400,0 кГц включ. при измерении НМП до 3 А·м-1 включ.



±2,5

* По дополнительному заказу антенна может поставляться с протоколом точного определения коэффициента калибровки  на отдельных частотах.

Основные технические характеристики



  • Коэффициенты калибровки (K), верхняя граница диапазона измерений напряженности магнитного поля (Hmax), спектральная плотность собственных шумов (SH):
f, кГц 0,005 0,02 0,05 0,1 0,3 1 2 3 10 30 100 400
K, дБ (1/Ом х м) 85,8 73,8 65,8 59,8 50,4 40,8 36,8 35,4 34,0 33,8 33,8 35,0
Hmax, дБ (1 А/м) 74,0 74,0 74,0 74,0 64,5 55,0 51,0 49,6 48,1 48,0 39,8 25,8
SH, дБ (А/м Гц^0,5) -49.5 -57.0 -72.0 -78.5 -88.5 -99.0 -104.5 -106.5 -111.0 -112.0 -112.0 -111.0
  • Диапазоны измерений НМП антенн П6-70, П6-73 с индикаторно-измерительными блоками приборов ЭКОФИЗИКА и ЭКОФИЗИКА-110А:
Полоса 50 Гц 5-2000 Гц 10-30 кГц 2-400 кГц
Минимальная воспринимаемая НМП, А/м 1,0 мА/м 30 мА/м 0,5 мА/м 3,0 мА/м
Максимальная воспринимаемая НМП, А/м 19,6 кА/м 0,69 кА/м 0,49 кА/м 0,064 кА/м



  • Питание: биполярное, от источника постоянного напряжения от +/-6,5В до +/-18В
  • Габаритные размеры (не более): 510 мм х 111 мм х 40 мм
  • Масса: 305 г

Технические характеристики

  • Рабочий диапазон частот: 0,005 - 400 кГц
  • Коэффициенты калибровки (K), верхняя граница диапазона измерений напряженности электрического поля (Emax), спектральная плотность собственных шумов (SE):
f, кГц 0,005 0,02 0,05 0,1 0,3 1 2 3 10 30 100 400
K, дБ (1/м) 102,0 90,0 82,0 76,0 66,6 57,0 53,0 51,6 50,2 50,0 50,0 50,0
Emax, дБ (1 В/м) 100,0 100,0 100,0 94,0 84,6 75,0 71,0 69,6 68,2 68,0 56,0 42,0
SH, дБ (В/м Гц^0,5) -6,0 -19,5 -27,5 -33,5 -43,4 -53,5 -58,8 -61,6 -66,8 -68,0 -69,0 -69,0
  • Диапазоны измерений НЭП антенны П6-71 с индикаторно-измерительными блоками приборов ЭКОФИЗИКА и ЭКОФИЗИКА-110А:
Полоса 50 Гц 5-2000 Гц 10-30 кГц 2-400 кГц
Порог чувствительности 120 мВ/м 0,9 В/м 46 мВ/м 200 мВ/м
Нижний предел измерений 420 мВ/м 4,8 В/м 190 мВ/м 750 мВ/м
Верхний предел измерений 100 кВ/м 4,4 кВ/м 3,0 кВ/м 3,0 кВ/м
  • Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот 20 Гц - 100 кГц: +/-1,5 дБ
  • Питание: биполярное, от источника постоянного напряжения от +/-6,5В до +/-18В
  • Максимальная потребляемая мощность: не более 0,2 Вт
  • Габаритные размеры: 500 мм х 111 мм х 41 мм
  • Масса: 305 г

П3-81-ЭКО. Типовой комплект

Комплект П3-81-ЭКО предназначен для измерения сильных индустриальных электрических и магнитных полей: постоянных магнитных полей до 50 мТл, электрических полей частоты 50 Гц (промчастоты) до 100 кВ/м, магнитных полей частоты 50 Гц (промчастоты)  до 35 мТл, переменных электрических и магнитных полей в диапазоне частот 10-30 кГц.

Состав комплекта:

  • одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая),
  • антенны измерительные магнитные и электрические П6-70, П6-71,
  • цифровой измерительный преобразователь П3-81-02,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководства по эксплуатации, паспорта,
  • аттестованные методики измерений МИ ПКФ-16-038, МИ ПКФ-16-039 и Сборник №3,
  • набор измерительно-программных модулей "Санитарная виброакустика",
  • набор измерительно-программных модулей "Цифровые измерители DIN",
  • поставляется с первичной поверкой.

Комплект антенн Поле-30 предназначен для дооснащения приборов Экофизика и Экофизика-110А средствами измерения  электрических и магнитных полей.

Комплект позволяет измерять:

  • индукцию постоянного магнитного поля до 50 мТл,
  • напряженность электрического поля частоты 50 Гц (промчастоты) до 100 кВ/м,
  • напряженность магнитного поля частоты 50 Гц (промчастоты)  до 35 мТл,
  • напряженность переменных электрических и магнитных полей в диапазоне частот 10-30 кГц,
  • напряженность переменных электрических и магнитных полей от ПЭВМ в диапазонах частот 5-2000 Гц, 5-2000 Гц с реж. 50 Гц и 2-400 кГц

Внимание! В комплект не входит индикаторный блок. Антенны из набора Поле-30 вместе с индикаторным блоком Экофизика-110А формируют комплект П3-81-Эко.

Состав комплекта:

  • антенны измерительные магнитные и электрические П6-70, П6-71,
  • цифровой измерительный преобразователь П3-81-02,
  • руководства по эксплуатации, паспорта,
  • антенны поставляются с первичной поверкой.

Для проведения измерений антеннами из комплекта Поле-30 подходят следующие методики:

  • МИ ПКФ-15-023. Методика измерений  напряженности электрического поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории (приобретается дополнительно),
  • МИ ПКФ-15-024. Методика измерений  напряженности магнитного поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории (приобретается дополнительно),
  • МИ ПКФ-16-038. Методика измерения напряженности электрического поля в полосах частот 5-2000 Гц, 10-30 кГц, 2-400 кГц на рабочем месте (приобретается дополнительно),
  • МИ ПКФ-16-039. Методика измерений напряженности магнитного поля в полосах частот 5 – 2000 Гц, 10 – 30 кГц, 2 – 400 кГц на рабочем месте (приобретается дополнительно),
  • Методика выполнения прямых однократных измерений прибором П3-81 (содержится в руководстве по эксплуатации).
